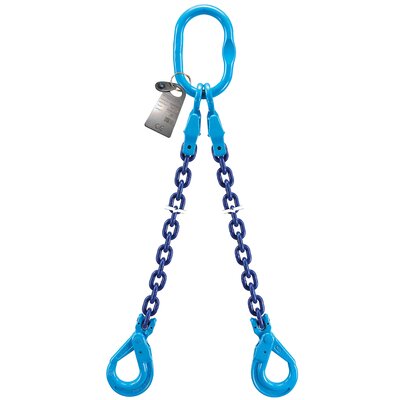

Notre système unique d'élingues chaîne en grade 100 se compose d'élingues à 1 et 2 brins qui peuvent être utilisées directement dès la sortie de leur emballage.
Les élingues peuvent être instantanément assemblées au crochet d’une grue pour lever des charges.
Caractéristiques :
- Élingue chaîne multifonctionnelle grade 100 emballée dans un carton avec tous les marquages et documents nécessaires et prête à l'emploi.
- L'étiquette en acier inoxydable donne des informations sur la CMU de l'élingue telle qu'elle est configurée, mais aussi lorsqu'elle est utilisée dans une combinaison PCSB de 1 à 4 brins.
- Deux élingues PCSB à 1 ou 2 brins peuvent être assemblées facilement et en toute sécurité sur un crochet de grue pour effectuer des opérations de levage à 2, 3 ou 4 brins grâce aux informations de l'étiquette.
- Capacité de levage (CMU) supérieure de 25 % à celle des élingues standard de grade 80.
- Poids léger grâce aux crochets raccourcisseurs intégrés à l’anneau.
- Pas de déclassement de la CMU de l’élingue lors du raccourcissement grâce aux appuis élargis du crochet en contact avec le maillon.
- Crochets de sécurité robustes et à verrouillage automatique.
- Sécurité - Chaque anneau ovale de tête et chaque maillon de chaîne soudé sont soumis en usine à un test de charge de 2,5 x CMU avant la livraison.
- Sécurité - Chaque crochet et chaque composant de raccordement forgé est soumis à un test de détection des fissures et des échantillons sont soumis à un essai de charge en usine avant la livraison.
- Les composants sont résistants à la fatigue jusqu'à +20 000 cycles à 1,5 fois le poids total en charge selon la norme EN-1677.
- La chaîne de levage et chaque composant sont marqués d'un code de traçabilité qui permet de remonter jusqu'à la matière première.
- Chaînes de levage de fabrication européenne.
- Les élingues sont équipées d'une plaque avec puce RFID inoxydable (HF 13,56 Mhz).
- QR code pour un accès internet aux manuels d'utilisation multilingues.
- Conforme à la norme EN 818-4 (+25 % CMU) et à la directive Machines 2006/42/CE.
- Certificat et déclaration de conformité CE POWERTEX type 2.2 en 14 langues.
- Manuel d'utilisation POWERTEX en 14 langues inclus.
- Matériau: Acier allié trempé et revenu de qualité Grade 100
- Marquage: Selon la norme, Marqué CE, CMU, taille chaîne, Grade 100, Numéro de série, Date, QR code pour le manuel d'instructions
- Plage de température d'utilisation: -40ºC jusqu'à +200°C sans réduction de CMU
- Finition: Peinture bleue
-
Norme:
EN 818-4
(+ 25% WLL) et ASTM A973
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
