La puissance des outils à entraînement hydraulique réside dans le fait que vous pouvez déplacer une charge importante par fluide sous haute pression (700 bar / 10 000 Ppi). Un vérin hydraulique (que l'on retrouve aussi par association dans nos produits tels que les crics, etc.) est utilisé pour déplacer des objets lourds. Cela peut être fait en soulevant, en abaissant, en poussant, en tirant, en appuyant, en écartant.

Nos vérins hydrauliques fonctionnent grâce au principe de la haute pression. Cela signifie que les vérins peuvent supporter une pression de service de 700 bars / 10 000 psi. La pompe hydraulique force l’huile présente dans le vérin. La pression dans le cylindre augmente, ce qui pousse le piston du cylindre vers l’extérieur, ce qui vous permet de soulever, abaisser, pousser, tirer ou écarter.

Nos vérins 700 bars / 10 000 psi sont disponibles en 3 types de retour différents :

RETOUR SOUS CHARGE (ex. HJ50G30)

Retour du piston à l'aide de la charge ou d'une autre force externe.

RETOUR PAR RESSORT (ex. HGC25S25)

Retour du piston à l'aide d'un ressort dans le vérin.

RETOUR HYDRAULIQUE (ex. HAC50H10)

Retour du piston à l'aide de la pression hydraulique. Egalement appelés vérins à "double effet".

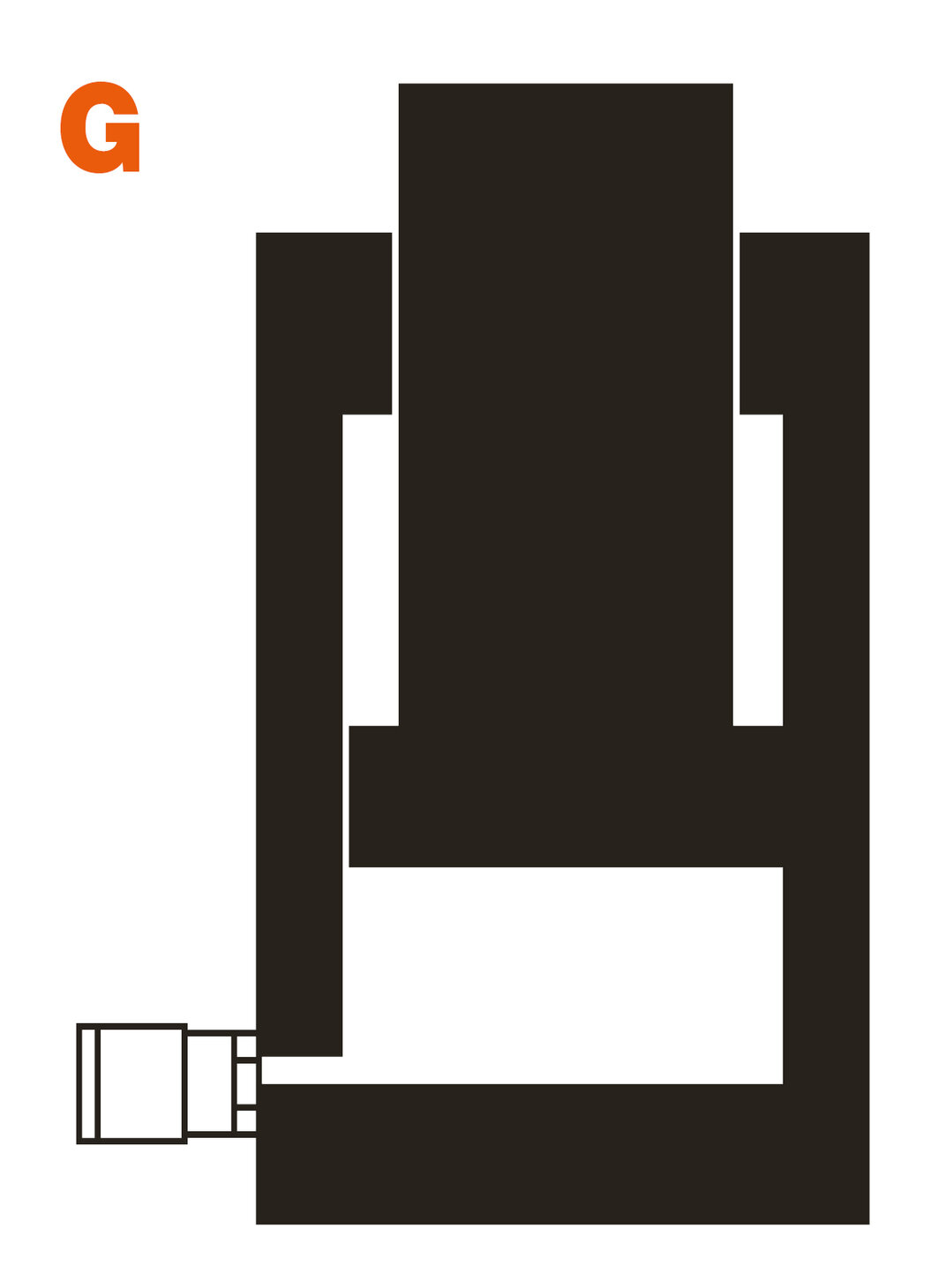

Retour sous charge

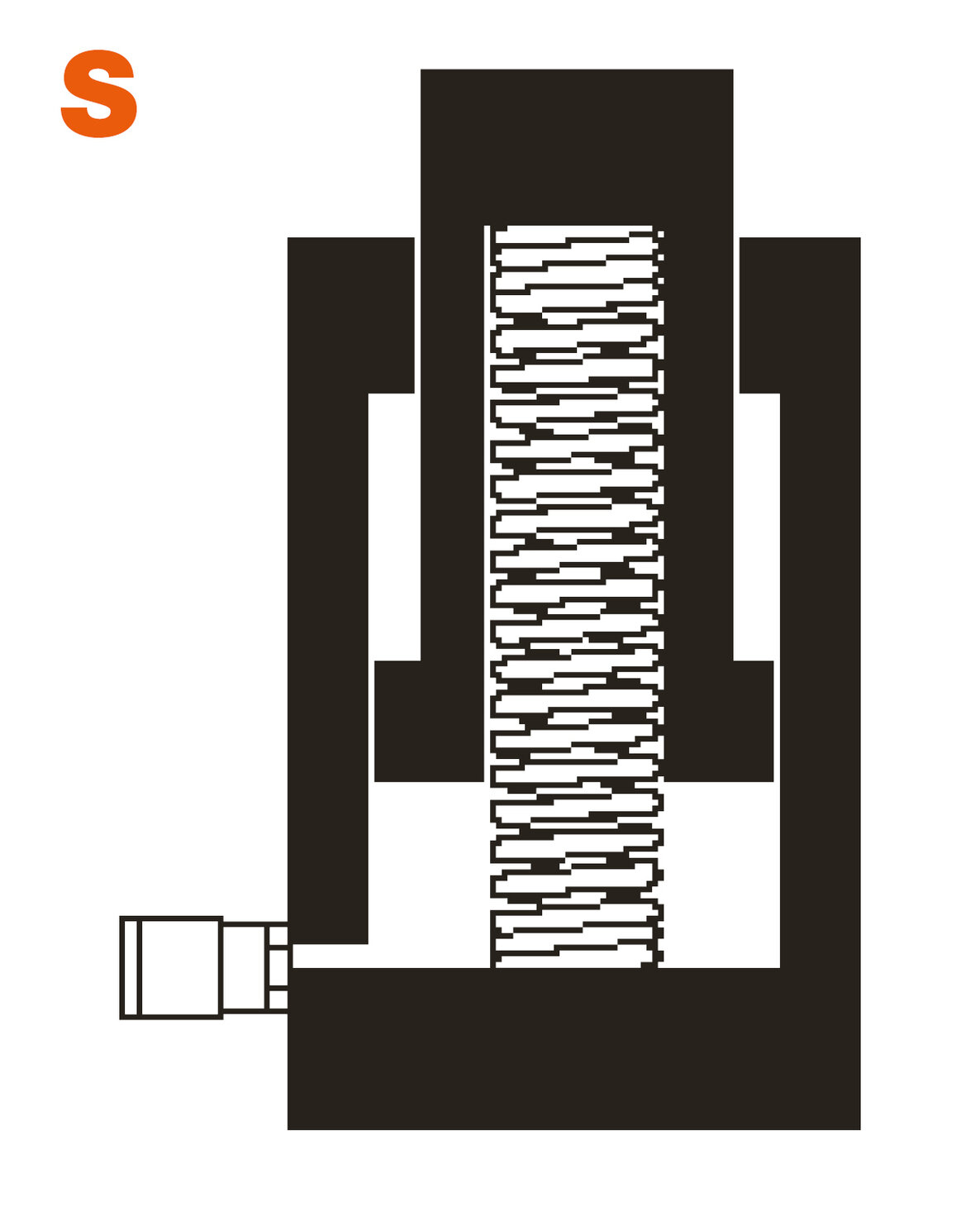

Retour par ressort

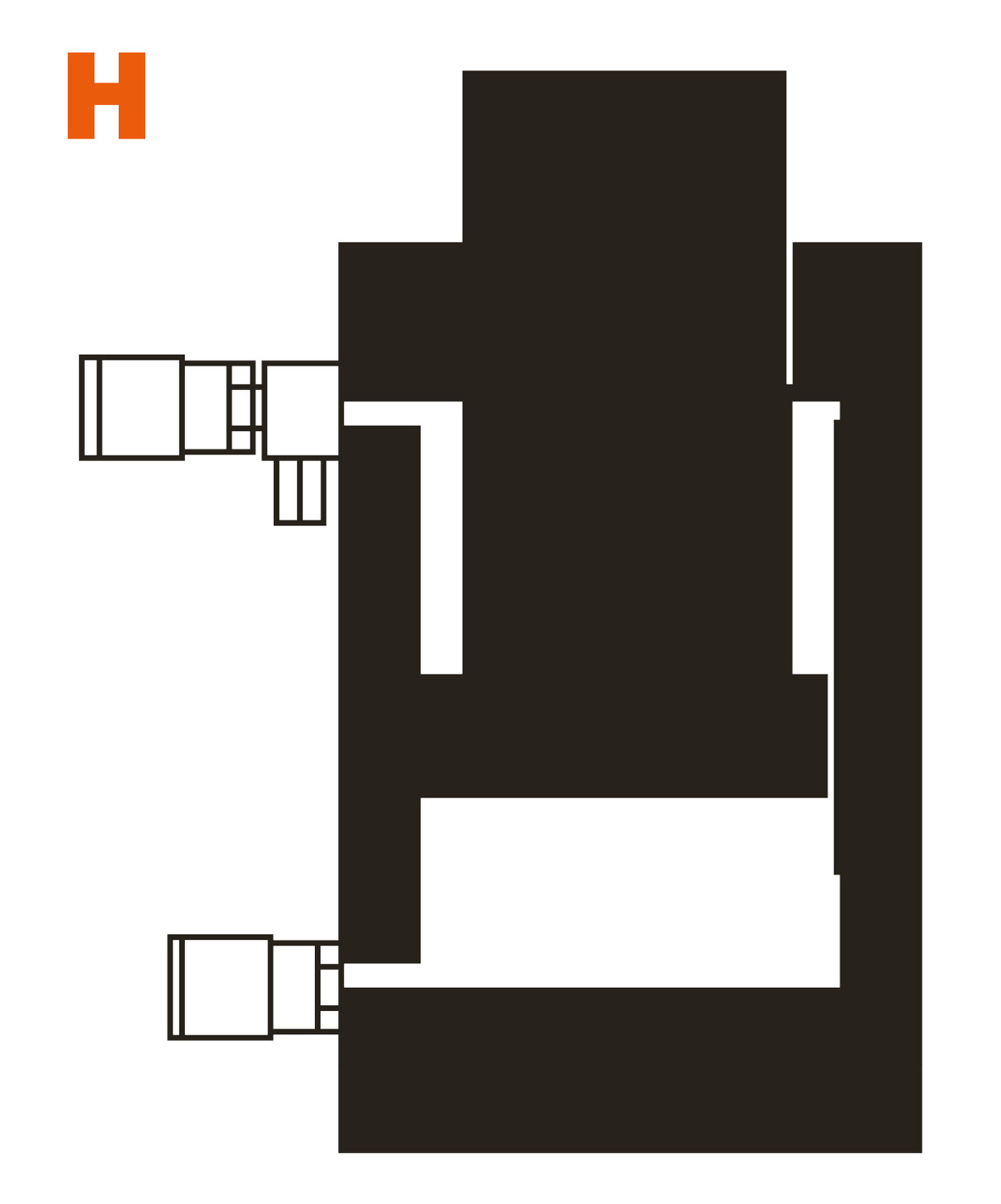

Retour hydraulique

Nos conseils techniques pour vos outils hydrauliques (de levage)

Travailler avec 700 bars, est complexe. Par conséquent, gardez toujours ces règles de base à l’esprit lorsque vous travaillez avec de l’hydraulique haute pression :

Capacité totale conseillée du vérin

CAPACITÉ TOTALE CONSEILLÉE DU VÉRIN

Étant donné les diverses incertitudes, nous recommandons toujours un système ayant une capacité supplémentaire suffisante :

  • Le poids exact de la charge totale
  • La répartition de la charge entre les vérins
  • Le déplacement possible de la charge en cas d'incident

(F)ORCE D’UN VÉRIN = P X A 

La force (capacité) générée par un vérin est égale à la pression hydraulique (P) multipliée par la surface de pression effective (A) du piston.

CAPACITÉ EFFECTIVE MINIMALE RÉSERVOIR POMPE

(volume huile vérin 1 + 2 + …) x 1,2 (20 %) 

VITESSE DE FONCTIONNEMENT SOUHAITÉE

(volume d’huile des vérins 1 + 2) ÷ débit pompe


Vous souhaitez travailler en toute sécurité ? Utilisez le BRAIN !

 Believe : Croyez en la création d’un environnement de travail sûr et ordonné.

 Read : Lisez les instructions et utilisez l’équipement selon les spécifications.

 Always : Toujours travaillez avec un équipement de protection individuelle.

 Inspect : Inspectez vos équipements, veillez à leur entretien régulier et à leur certification.

 Never : Ne jamais travailler avec un équipement endommagé !


Un entretien correct et périodique peut éviter des dommages, des coûts et des situations dangereuses inutiles.  

Pour vous assurer que vous travaillez en toute sécurité avec l’hydraulique haute pression, faites tester et entretenir régulièrement vos outils :

  • Au moins une fois par an
  • Avec l’utilisation de tests dynamiques

Il n’y a qu’une seule façon correcte de déterminer si un système hydraulique peut être utilisé en toute sécurité : les tests dynamiques. Les test dynamiques consistent à simuler une situation d’utilisation maximale du vérin hydraulique sur toute la course dans un environnement contrôlé. Ce faisant, tout défaut caché peut être identifié très tôt, garantissant la fiabilité, la sécurité et la durée de vie de vos outils.

  • Cette méthode de test est spécialement conçue pour l’hydraulique haute pression supérieure à 500 bars
  • Avec une marge de sécurité de 105 % par rapport à la pression maximale du système.

Quels éléments de votre système hydraulique nécessitent un entretien périodique, afin de travailler en toute sécurité ? 

  • Pompe hydraulique : sert de moteur à votre système ; régule le débit d’huile et la pression de travail.
  • Flexible : Le flexible transporte l’huile de la pompe hydraulique au(x) vérin(s). Un bon entretien du flexible est essentiel pour éviter les fuites ou les ruptures et assurer la sécurité de l’écoulement du fluide hydraulique.

CONSEIL : assurez-vous d’avoir toujours un outil de décompression à portée de main !

  • Vérin : Le vérin hydraulique est l’outil principal utilisé pour soulever, pousser, tirer, caler un tonnage élevé et exercer une force sur une petite surface. Un entretien régulier du vérin est essentiel pour le maintenir dans un état optimal pour un fonctionnement sûr et efficace.

L’ensemble du système hydraulique fonctionne sous haute pression (> 500 bars). Les composants du système peuvent présenter des dysfonctionnements visibles et invisibles. Les tests dynamiques, qui simulent des situations d’utilisation maximales, sont un aspect clé  pour garantir la sécurité et la fiabilité du système hydraulique.

Notices d'utilisation de nos produits

On observe régulièrement une utilisation des outils hydrauliques haute pression non conforme aux exigences professionnelles. Nos notices d'utilisation énumèrent clairement, selon une rédaction simple et pratique, ce qu’il faut et ce qu’il ne faut pas faire lorsqu’on travaille avec des outils hydrauliques de levage. Elles sont indispensables partout où l’on utilise des outils hydrauliques.
