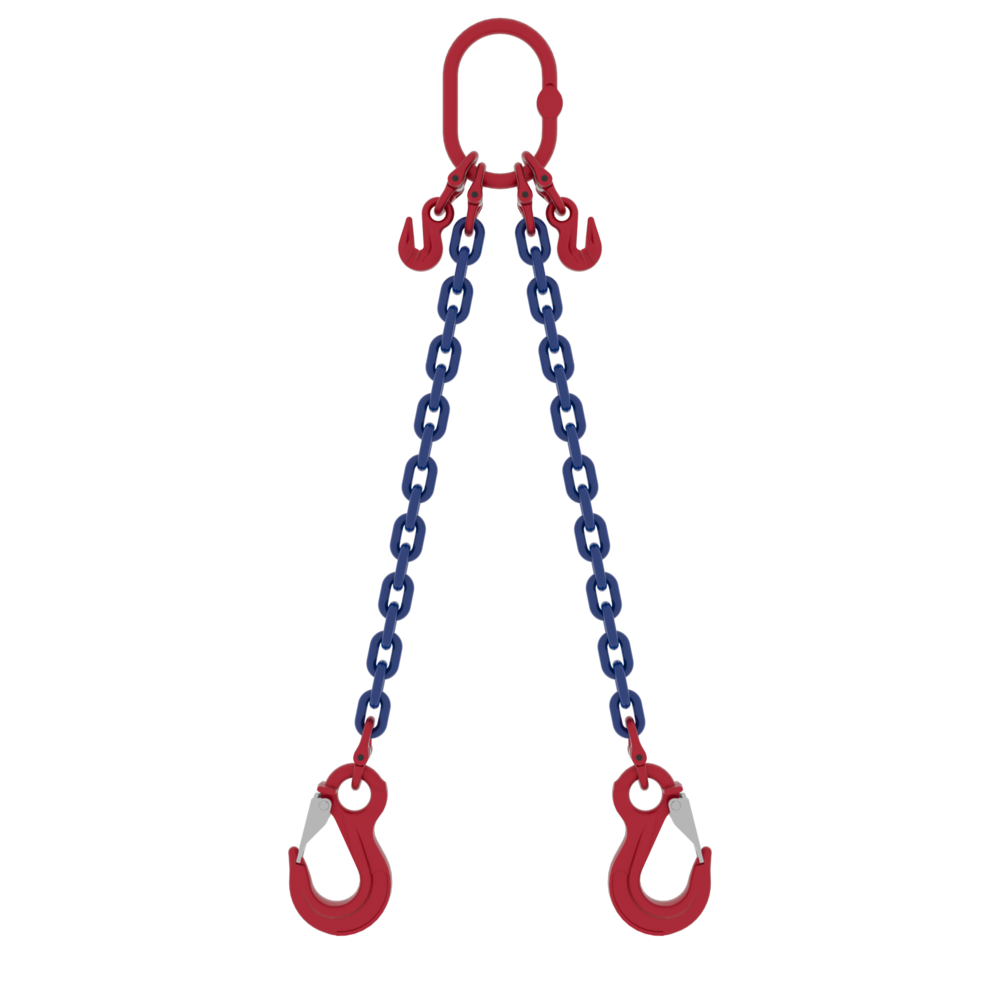

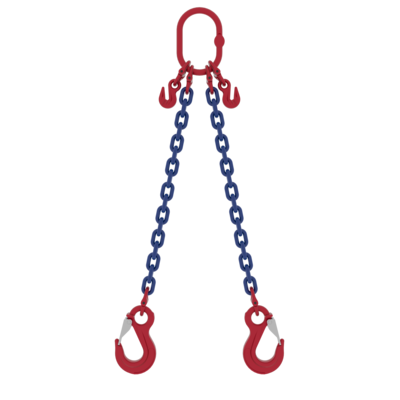

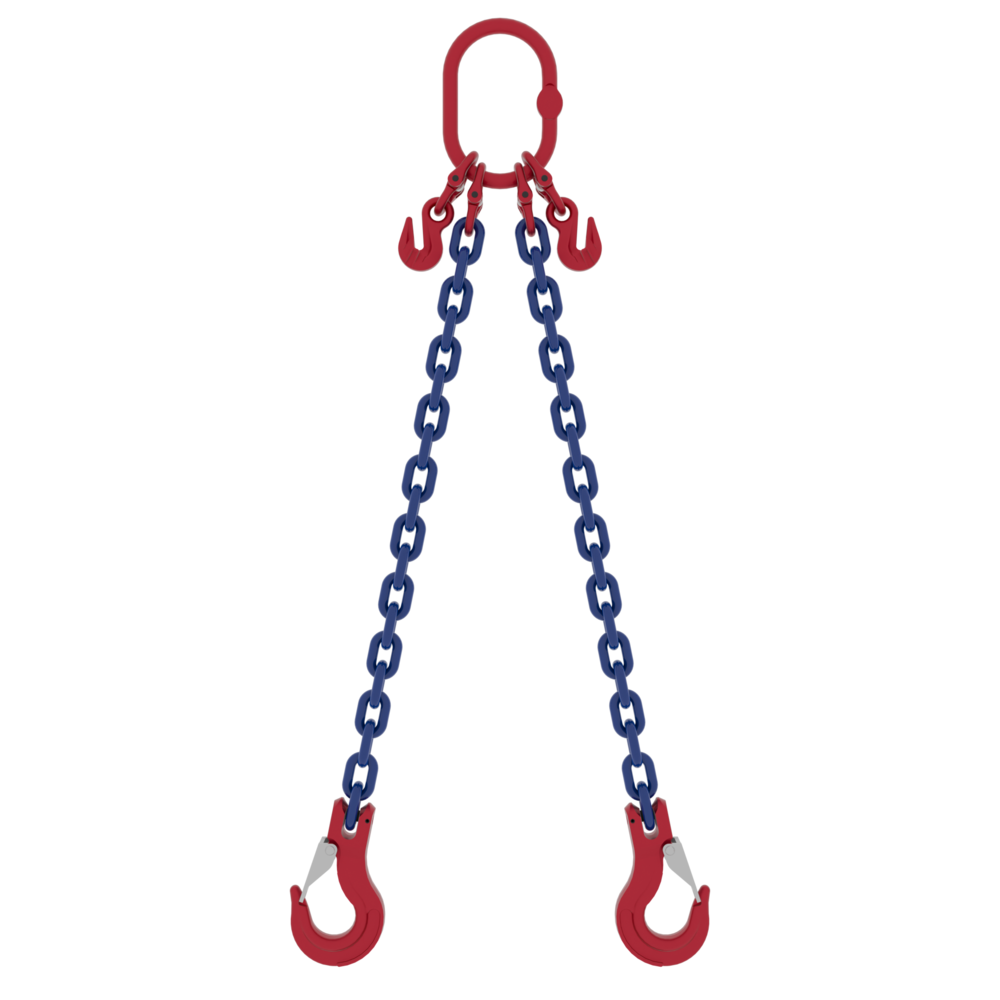

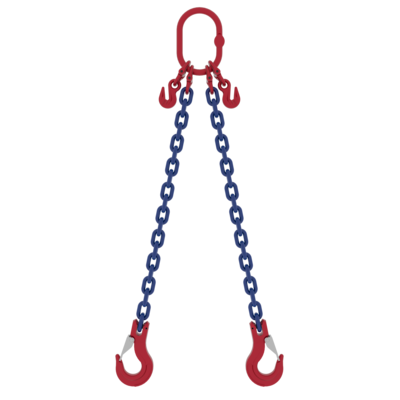

L’élingue chaîne à 2 brins avec crochets à linguet POWERTEX est un assemblage destiné à une utilisation industrielle générale. Elle est conçue pour le levage équilibré lorsque la répartition de la charge sur deux points de levage, la rapidité de connexion et des performances prévisibles sont requises.
L’assemblage standard comprend un anneau ovale, des chaînes en grade 100, des crochets raccourcisseurs, des crochets à linguet et une plaquette de marquage avec la CMU. Cela offre une configuration complète et prête à l’emploi pour les opérations de levage quotidiennes.
L’élingue peut également être fournie, sur demande, dans d’autres configurations avec différents crochets, anneaux ovales ou options de raccourcissement.
Quand faut-il choisir cette élingue ?
- Pour le levage équilibré utilisant deux points de levage.
- Pour les opérations de levage répétitives où un accrochage rapide du crochet améliore l’efficacité.
Quels sont les avantages de cette élingue ?
- Le crochet à linguet permet un accrochage rapide et sécurisé, réduisant le temps de connexion lors des opérations de levage répétitives.

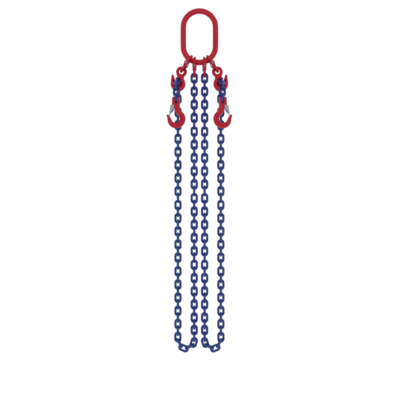

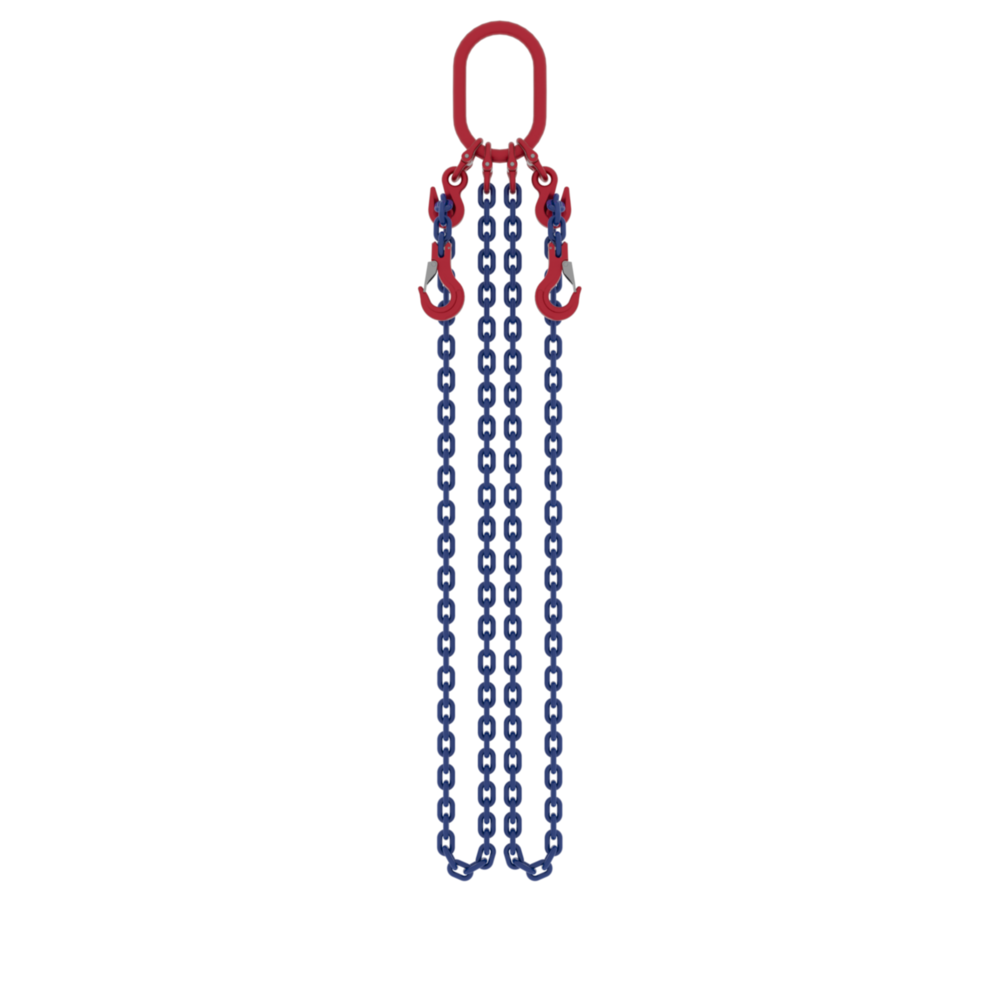

- Le crochet raccourcisseur permet de réduire la longueur de chaîne, facilitant un positionnement précis de la charge sans composants supplémentaires.
- La chaîne en grade 100 offre une capacité supérieure à celle en grade 80, permettant des configurations compactes sans augmenter le diamètre de la chaîne
- Les composants sont soumis à un contrôle par détection de fissures, et des échantillons sont testés en charge d’épreuve.
- Résistance à la fatigue testée à 20 000 cycles à 1,5 x la CMU, contribuant à des performances prévisibles dans les applications de levage répétitives.
- La plaquette de marquage indique la CMU en fonction de l’angle, simplifiant la planification des charges et réduisant les erreurs d’interprétation sur site.
Notes :
- Les assemblages jusqu’à 22 mm peuvent être équipés d’une connexion à chape, tandis que toutes les variantes peuvent également être réalisées avec des maillons de jonction.
- Les élingues de levage à partir de chaîne de 26 mm sont fournies avec des crochets à œil et des maillons de jonction.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU.
- Finition: Poudre rouge
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
