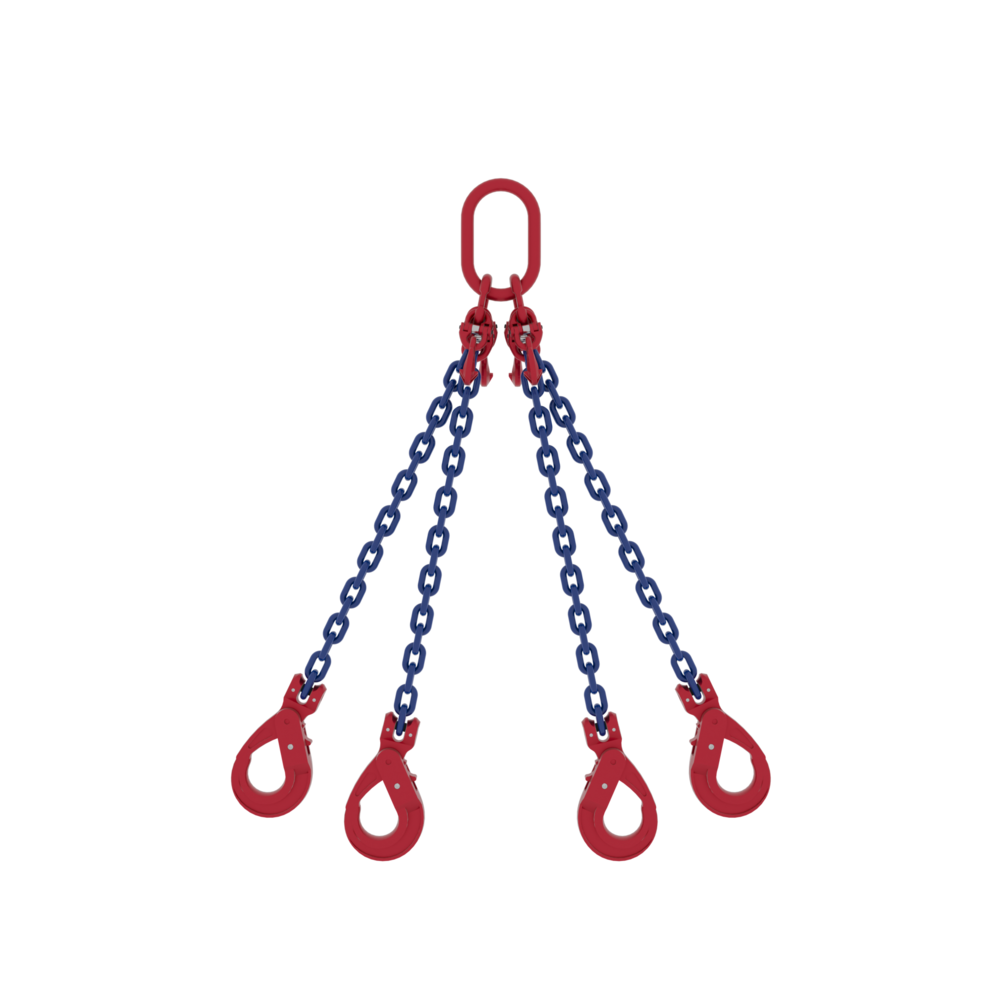

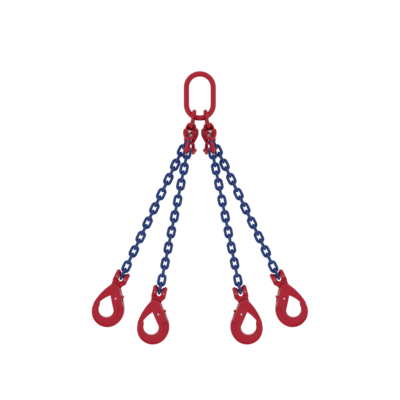

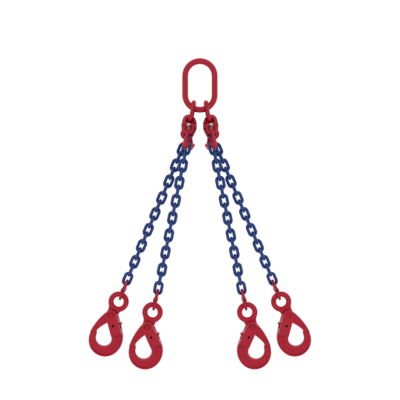

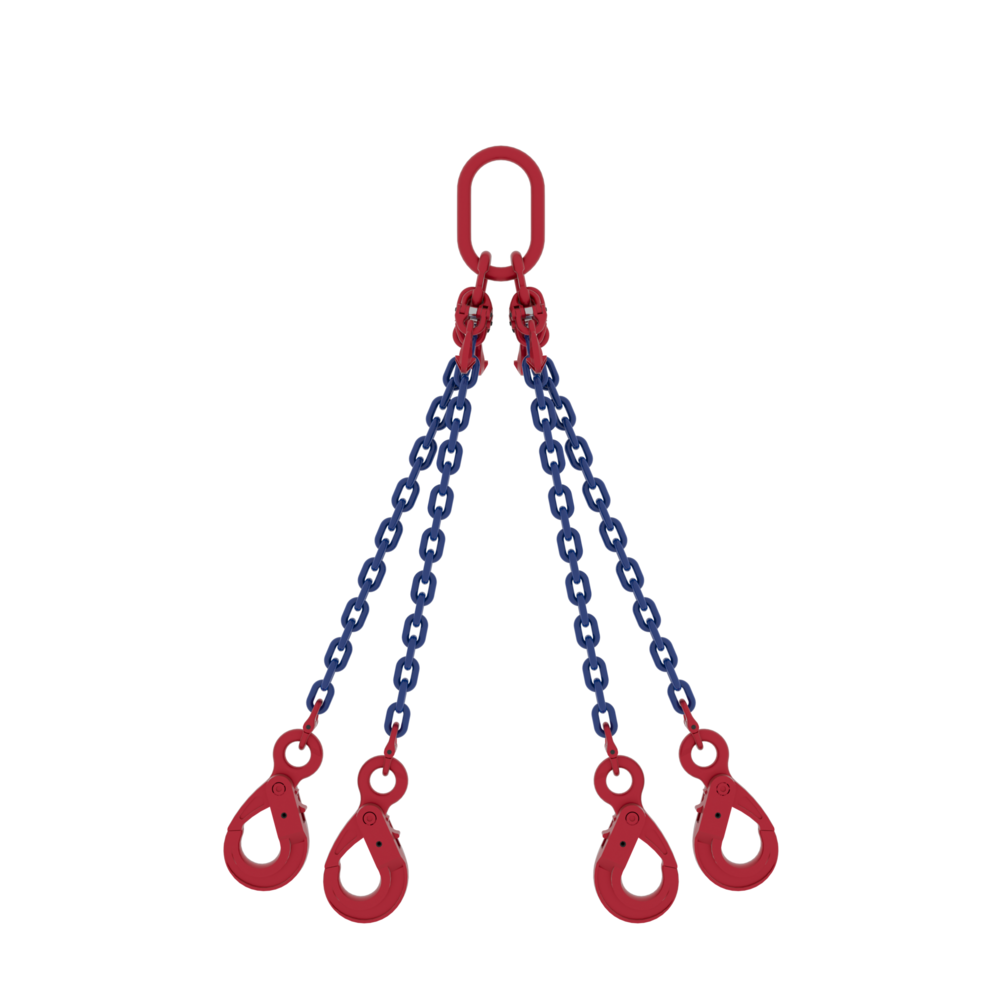

L'élingue chaîne à 4 brins avec crochets à verrouillage automatique est un ensemble destiné à une utilisation industrielle générale. Elle est conçue pour le levage multipoints lorsque la répartition de la charge, une fixation sécurisée et des performances prévisibles sont requises.
L’assemblage standard comprend un anneau ovale, de la chaîne en grade 100, des crochets raccourcisseurs, des crochets à verrouillage automatique et une plaquette de marquage avec la CMU. Cela fournit une configuration complète et prête à l’emploi pour les opérations de levage quotidiennes.

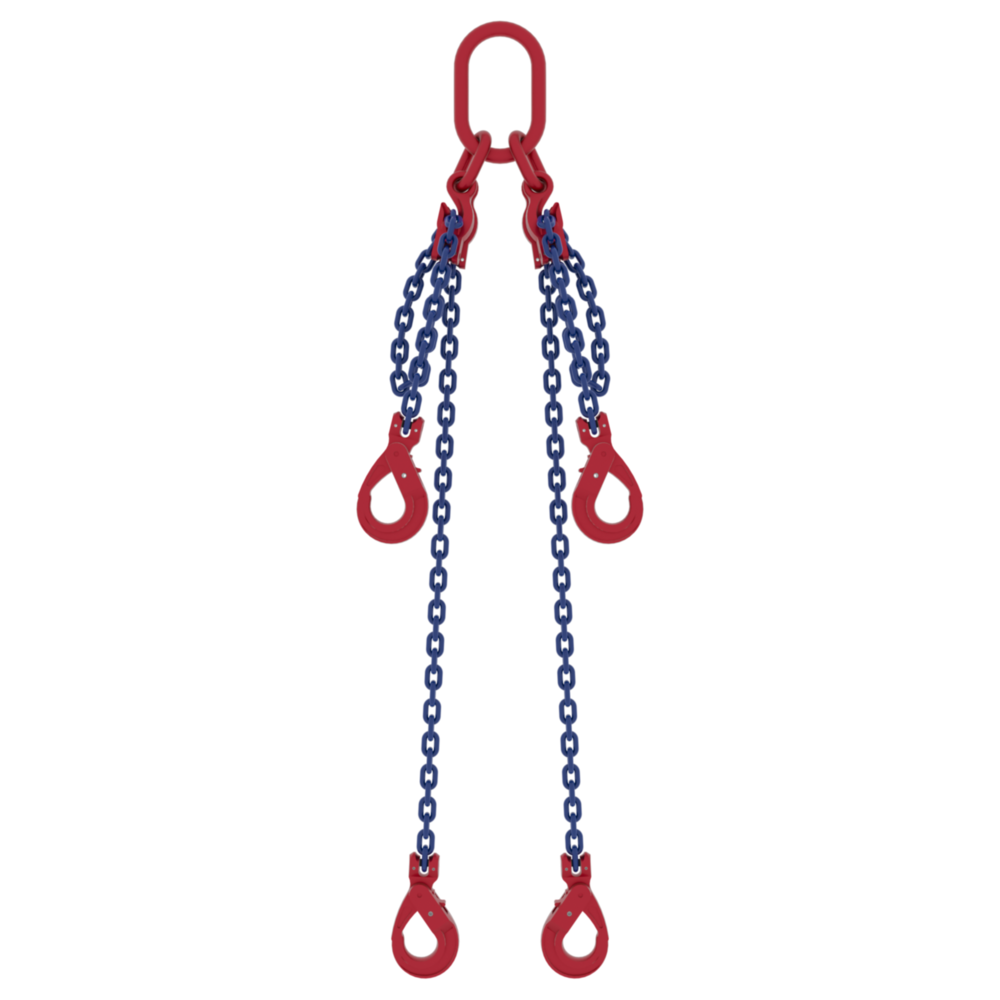

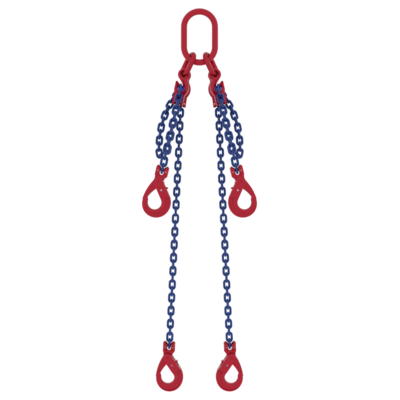

L’élingue peut également être fournie, sur demande, dans d’autres configurations avec différents crochets, anneaux ovales ou options de raccourcissement.
Quand faut-il choisir cette élingue ?
- Pour le levage de charges nécessitant plusieurs points pour la stabilité.
- Pour les applications où l’on privilégie une fermeture sécurisée du crochet pendant le levage.
Quels sont les avantages de cette élingue ?
- Les crochets à verrouillage automatique offrent une liaison plus sûre, ce qui aide à réduire le risque de décrochage involontaire pendant le levage.
- Les crochets raccourcisseurs permettent d’ajuster chaque brin individuellement, améliorant l’équilibrage et le positionnement de la charge.
- La configuration à quatre brins favorise la répartition de la charge sur plusieurs points de levage, contribuant à stabiliser les charges complexes ou irrégulières.
- La chaîne en grade 100 offre une capacité plus élevée que celle en grade 80, permettant des configurations compactes sans augmenter le diamètre de la chaîne.
- Les composants sont contrôlés par détection de fissures, et des échantillons de chaque lot sont soumis à un essai de charge, garantissant un contrôle qualité constant.
- Résistance à la fatigue testée à 20 000 cycles à 1,5 × la CMU, contribuant à maintenir un comportement prévisible lors des levages répétitifs.
- La plaquette de marquage indique la CMU en fonction des angles, ce qui simplifie la planification des charges et réduit les erreurs d’interprétation sur site.
Note : Les ensembles jusqu’à 22 mm peuvent être équipés de liaisons à chape, tandis que toutes les variantes peuvent également être réalisées avec des maillons de jonction. Les élingues chaîne à partir de 26 mm de diamètre de chaîne sont fournies avec des crochets à œil et des maillons de jonction.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU
- Finition: Poudre rouge
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
