Calculateur de la tension d'une élingue

Poids total de la charge (kg):

Nombre de brins de l'élingue:

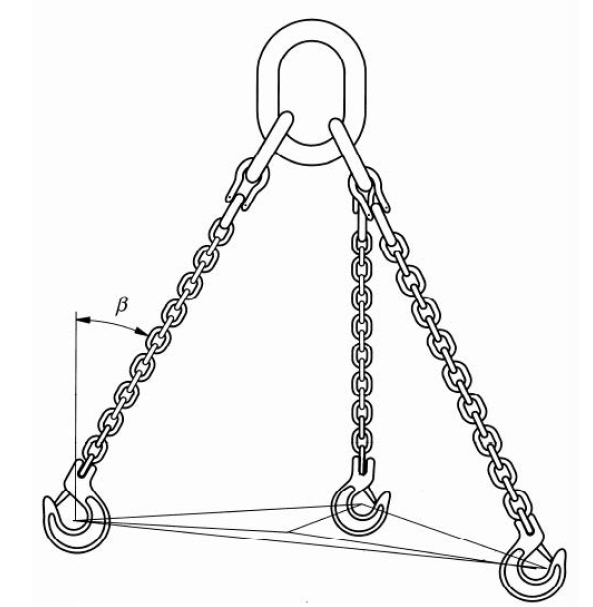

Angle de levage par rapport à la verticale (β°, recommandé 30°–60°):

Le calcul suppose une charge symétrique et des angles égaux. Vérifiez toujours avec les normes d’élingage. Se référer aux normes EN 13155, EN 1492, EN 818. À utiliser uniquement sous la supervision de professionnels.

Pourquoi la tension d'une élingue mérite plus d'attention sur le chantier

Si vous travaillez avec des élingues, voici un point qui peut vous surprendre : l’effort dans chaque brin d’élingue est souvent bien supérieur au poids réel de la charge. Pourquoi ? Parce que la tension dans les élingues augmente lorsque l’angle entre l’élingue et l’horizontale diminue – un détail facile à négliger, mais crucial pour la sécurité.

C’est pour cela que comprendre la tension dans les élingues n’est pas réservé aux ingénieurs. C’est indispensable pour toute personne qui prépare ou réalise un levage – que ce soit dans un chantier, en offshore ou en atelier de fabrication.

Ce qui se passe vraiment avec la tension dans les élingues

À moins que vos élingues ne soient parfaitement verticales (ce qui n’arrive presque jamais), l’effort dans chaque brin sera supérieur à la simple moitié ou au quart de la charge. Pourquoi ? Parce qu’à partir du moment où vous inclinez les élingues par rapport à la verticale – même légèrement – vous introduisez une force horizontale dans l'équation. Et cette force supplémentaire augmente la tension dans chaque brin.

Voici la formule que la plupart des élingueurs utilisent pour s'y retrouver :

Charge = Poids total levé
Nombre de brins = généralement 2, 3, ou 4
Angle = mesuré par rapport à la verticale, et non à l'horizontale

Prenons un exemple :

Vous levez 2 000 kg avec une élingue 2 brins, à 30° par rapport à la verticale. Le cosinus de cet angle est d’environ 0,87. On injecte ces valeurs dans la formule :

Tension par brin = 2000 / (2 x cos(30°)) ≈ 2000/(2x0.87) = 1,149 kg par brin

Maintenant, si vous réduisez encore cet angle – par exemple à 15° par rapport à la verticale – la tension grimpe en flèche. C’est pourquoi les professionnels du levage cherchent à garder les angles proches de la verticale, idéalement pas en dessous de 45°, pour réduire les tensions et stabiliser la charge.

Pourquoi les calculs de tension des élingues sont essentiels ?

Bien calculer la tension dans les élingues, c’est souvent la différence entre un levage sécurisé et une défaillance catastrophique. Voilà ce que cela permet d’éviter :

Elingues ou manilles surchargées
Crochets déformés ou points de levage tordus
Chutes de charge ou accidents
Non-conformités aux normes comme l'EN 1492

En résumé ? Calculer la tension, ce n’est pas juste des maths : c’est protéger les personnes, le matériel et le planning du chantier.

Quels sont les facteurs influencant la tension dans les élingues ?

Il n’y a pas que le poids de la charge. D’autres éléments jouent un rôle majeur :

Le centre de gravité de la charge
Le nombre de brins (et la répartition ou non de la charge)
L’angle horizontal entre les élingues et la charge
L’écartement entre les points de levage
Le type d'élingue (textile, câble, chaîne)

Même l’allongement des élingues peut fausser les résultats si on ne le prend pas en compte.

Laissez nos spécialistes du levage vous aider !

Vous préparez un levage délicat ? Des angles complexes ou une charge avec une forme particulière ? Notre équipe est là pour vous aider à déplacer vos charges en toute sécurité, efficacement et en toute confiance.
