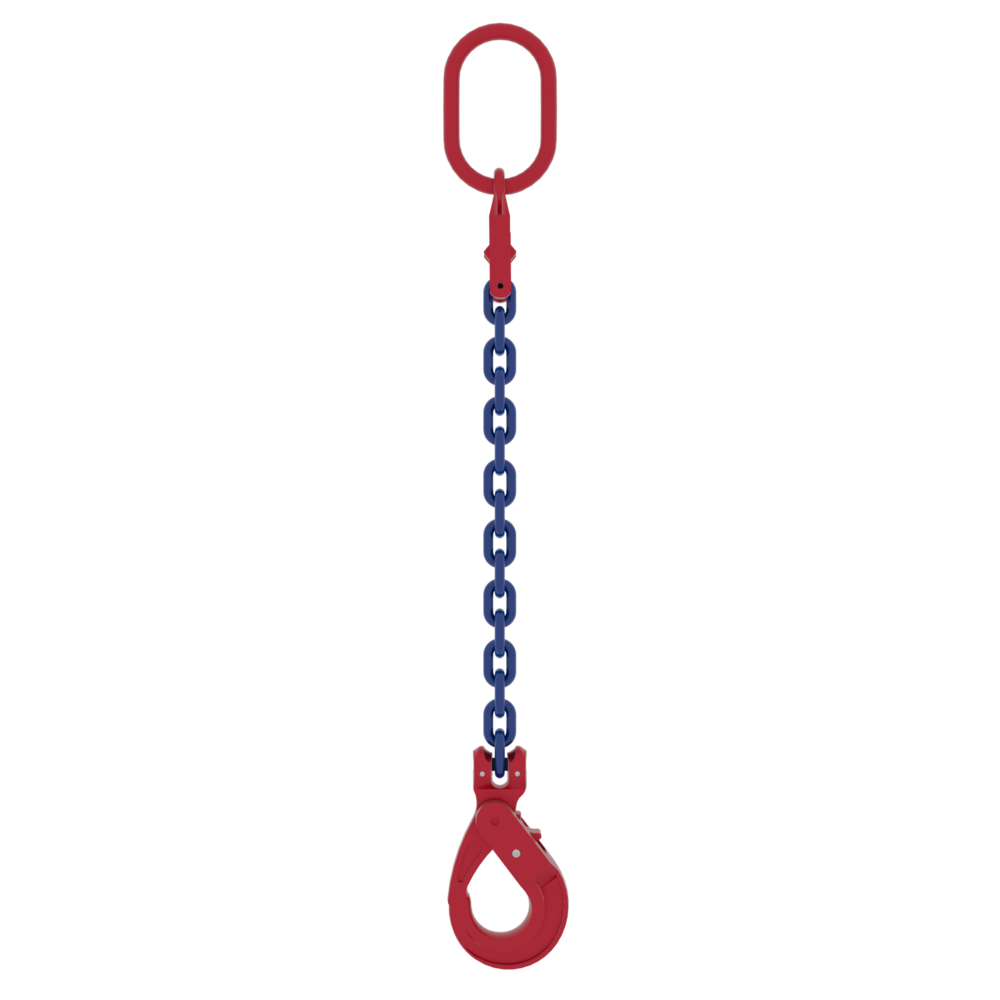

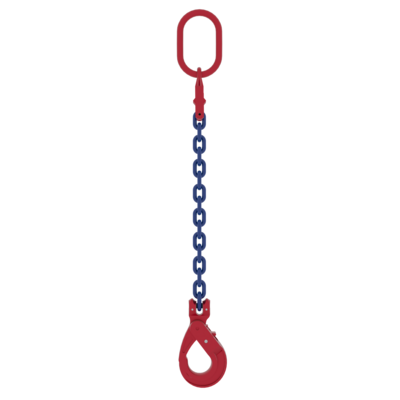

L’élingue chaîne à 1 brin avec anneau ovale MC1 et crochet à verrouillage automatique POWERTEX est un assemblage pour une utilisation industrielle générale. Elle est équipée d’un anneau ovale MC1 avec fonction de raccourcissement intégrée, ce qui réduit le nombre de composants et crée une configuration de levage plus compacte et mieux organisée.
Elle est conçue pour le levage vertical contrôlé, lorsque l’on a besoin d’un accrochage sécurisé, d’un réglage rapide de la longueur et de performances prévisibles.
L’assemblage comprend l’anneau ovale MC1, une chaîne en grade 100, un crochet à verrouillage automatique et une plaquette de marquage avec la CMU, offrant une configuration complète et prête à l’emploi.
Quand faut-il choisir cette élingue ?
- Pour les levages verticaux avec un seul point de levage.
- Pour les applications où une configuration compacte avec fonction de raccourcissement intégrée est préférable.
- Pour les applications de levage où une fermeture sécurisée du crochet est nécessaire pour réduire le risque de décrochage involontaire.
Quels sont les avantages de cette élingue ?
- L’anneau ovale MC1 avec raccourcisseur intégré réduit le nombre de composants séparés, simplifiant la mise en place et la manutention.
- La fonction de raccourcissement intégrée permet un réglage rapide de la longueur sans crochets ni connecteurs supplémentaires.
- L’assemblage compact facilite la manutention et offre une meilleure visibilité lors des inspections.
- Le crochet à verrouillage automatique assure une fermeture fiable, contribuant à réduire le risque de décrochage involontaire pendant le levage.
- La chaîne en grade 100 offre une capacité supérieure à celle en grade 80, permettant des configurations compactes sans augmentation du diamètre de chaîne.
- Les composants sont contrôlés par ressuage, et des échantillons de chaque lot sont testés en épreuve, garantissant un contrôle qualité constant.
- Résistance à la fatigue testée à 20 000 cycles à 1,5 x la CMU, pour des performances prévisibles dans les applications de levage répétitives.
- La plaquette de marquage indique la CMU en fonction de l’angle, simplifiant la planification des charges et réduisant les erreurs d’interprétation sur site.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU.
- Finition: Poudre rouge
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
