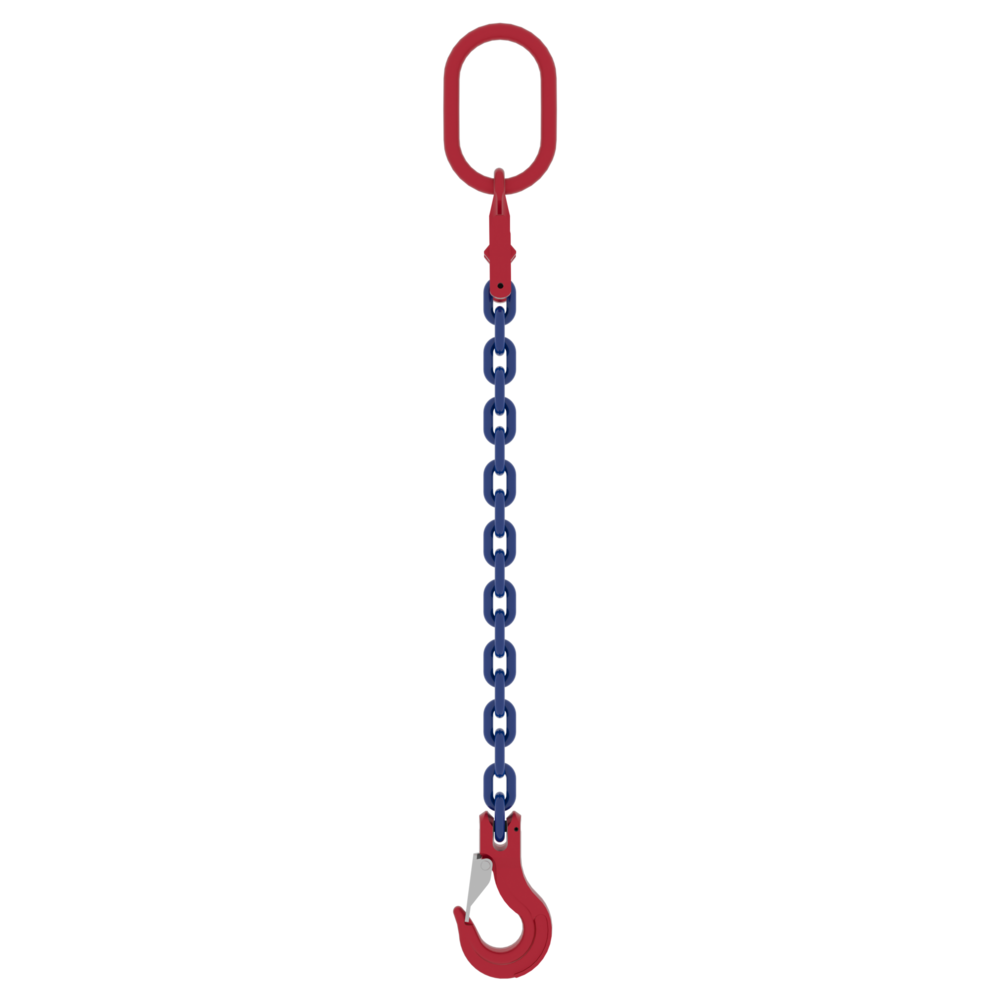

L’élingue chaîne à 1 brin avec anneau ovale MC1 et crochet à linguet POWERTEX est idéale pour une utilisation industrielle générale. Elle est équipée d’un anneau ovale MC1 avec fonction de raccourcissement intégrée, ce qui réduit le nombre de composants libres et offre une configuration de levage plus compacte et plus facile à manipuler.
Elle est conçue pour le levage vertical contrôlé, là où une connexion rapide, un réglage rapide de la longueur et des performances prévisibles sont nécessaires.
L’ensemble comprend l’anneau ovale MC1, une chaîne en grade 100, un crochet à linguet et une plaque de marquage avec la CMU, fournissant une configuration complète et prête à l’emploi.
Quand faut-il choisir ce produit ?
- Pour les levages verticaux avec un seul point de levage.
- Pour les applications pour lesquelles une configuration compacte avec raccourcissement intégré est préférée.
- Pour les opérations de levage répétitives où une accroche rapide et efficace du crochet améliore la cadence de manutention.
Quels sont les avantages de cette élingue ?
- L’anneau MC1 intègre une fonction de raccourcissement, réduisant les composants libres et simplifiant la configuration de l’assemblage.
- Le raccourcissement intégré permet un réglage rapide de la longueur sans ajout de crochets de raccourcissement séparés.
- Le design compact offre une meilleure visibilité pendant l’utilisation et l’inspection, contribuant à réduire les erreurs de manutention.
- Le crochet à linguet permet une fixation rapide et sécurisée, réduisant le temps de connexion lors des opérations de levage répétitives.
- La chaîne en grade 100 offre une capacité supérieure à celle en grade 80, permettant des configurations plus compactes sans augmenter le diamètre de la chaîne.
- Les composants sont contrôlés par ressuage (détection de fissures) et des échantillons de chaque lot sont soumis à un essai de charge, garantissant un contrôle qualité constant.
- Résistance à la fatigue testée à 20 000 cycles à 1,5 × la CMU, assurant des performances prévisibles dans les levages répétitifs.
- La plaque de marquage indique la CMU selon les angles, simplifiant la planification des charges sur site.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU.
- Finition: Poudre rouge
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
