L’élingue chaîne à 1 brin avec crochet à verrouillage automatique POWERTEX est adaptée à un usage industriel général. Elle est conçue pour le levage vertical contrôlé lorsque l’accrochage sécurisé, le raccourcissement optionnel et des performances prévisibles sont nécessaires.

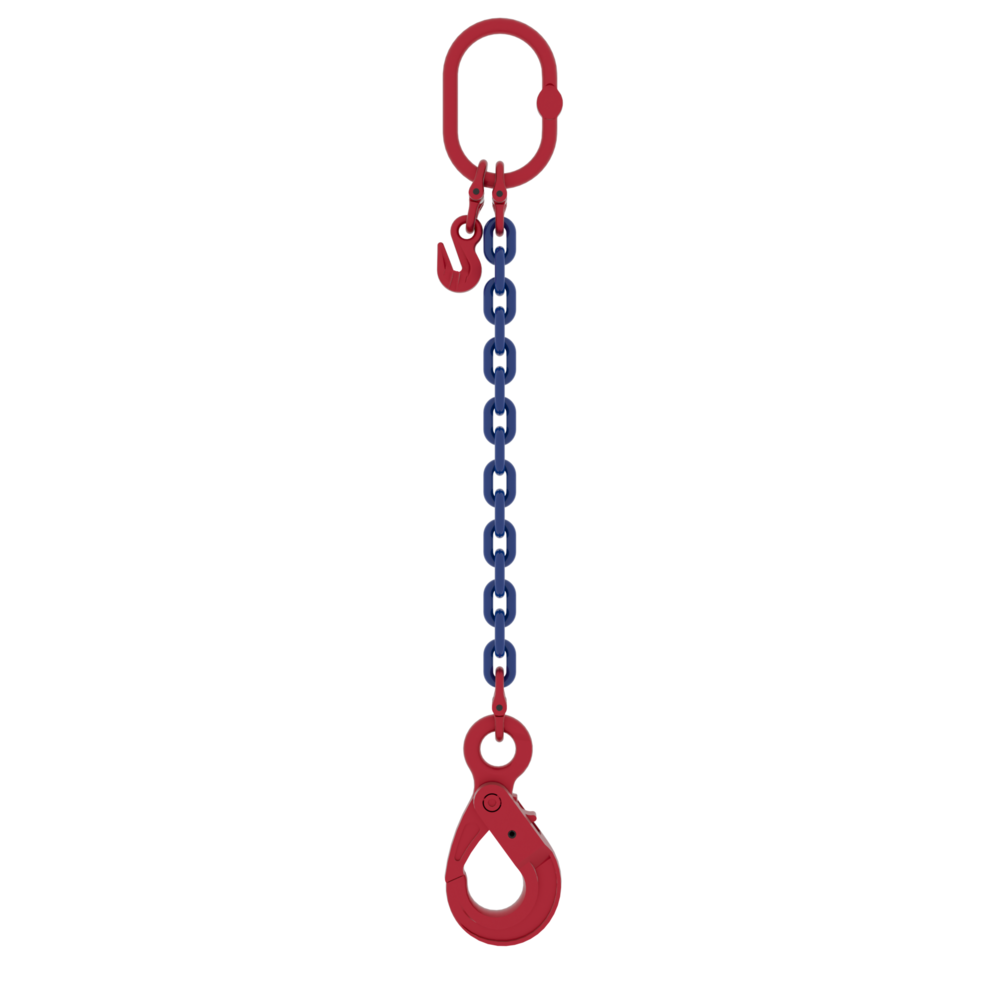

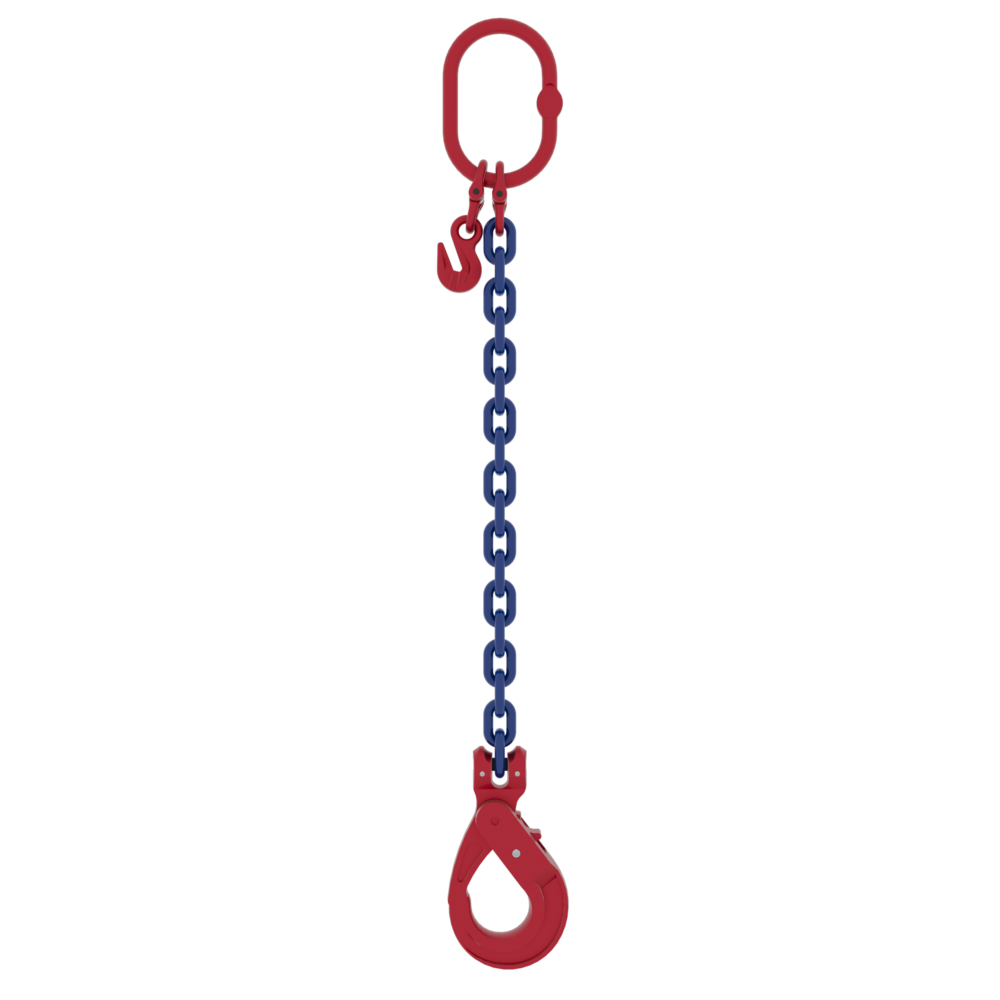

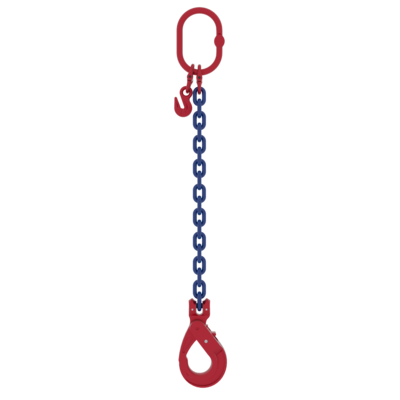

L’assemblage standard comprend une maille de tête, une chaîne en grade 100, un crochet raccourcisseur, un crochet à verrouillage automatique et une plaquette de marquage avec la CMU. Cela offre une configuration complète, prête à l’emploi pour les opérations de levage quotidiennes.
L’élingue peut également être fournie dans d’autres configurations, avec différents crochets, maille de tête ou options de raccourcissement, sur demande.
Quand faut-il choisir cette élingue ?
- Pour les levages verticaux avec un seul point de levage.
- Pour les applications où une fermeture de crochet sécurisée est privilégiée pendant le levage.
Quels sont les avantages de cette élingue ?
- Le crochet à verrouillage automatique offre une connexion plus sûre, réduisant le risque de décrochage involontaire pendant le levage.
- Le crochet raccourcisseur permet d’ajuster la longueur de la chaîne, facilitant un positionnement précis de la charge sans composants supplémentaires.
- La chaîne en grade 100 offre une capacité supérieure à celle en grade 80, permettant des configurations compactes sans augmenter le diamètre de la chaîne.
- Les composants sont testés pour détecter les fissures et des échantillons de chaque lot sont testés à l’épreuve, assurant un contrôle qualité constant.
- Résistance à la fatigue testée jusqu’à 20 000 cycles à 1,5 x la CMU, contribuant à un comportement prévisible dans les applications de levage répétitives.
- La plaquette de marquage indique la CMU selon les angles, simplifiant la préparation des levages et réduisant les erreurs d’interprétation sur site.
- La traçabilité complète grâce au marquage de lot facilite les inspections périodiques et la gestion documentaire.
Note : Les assemblages jusqu’à 22 mm peuvent être équipés de connexions à chape, tandis que toutes les variantes peuvent également être réalisées avec des maillons de jonction. Les élingues à partir d’un diamètre de 26 mm sont fournies avec des crochets à œil reliés par maillons de jonction.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU.
- Finition: Poudre rouge.
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
