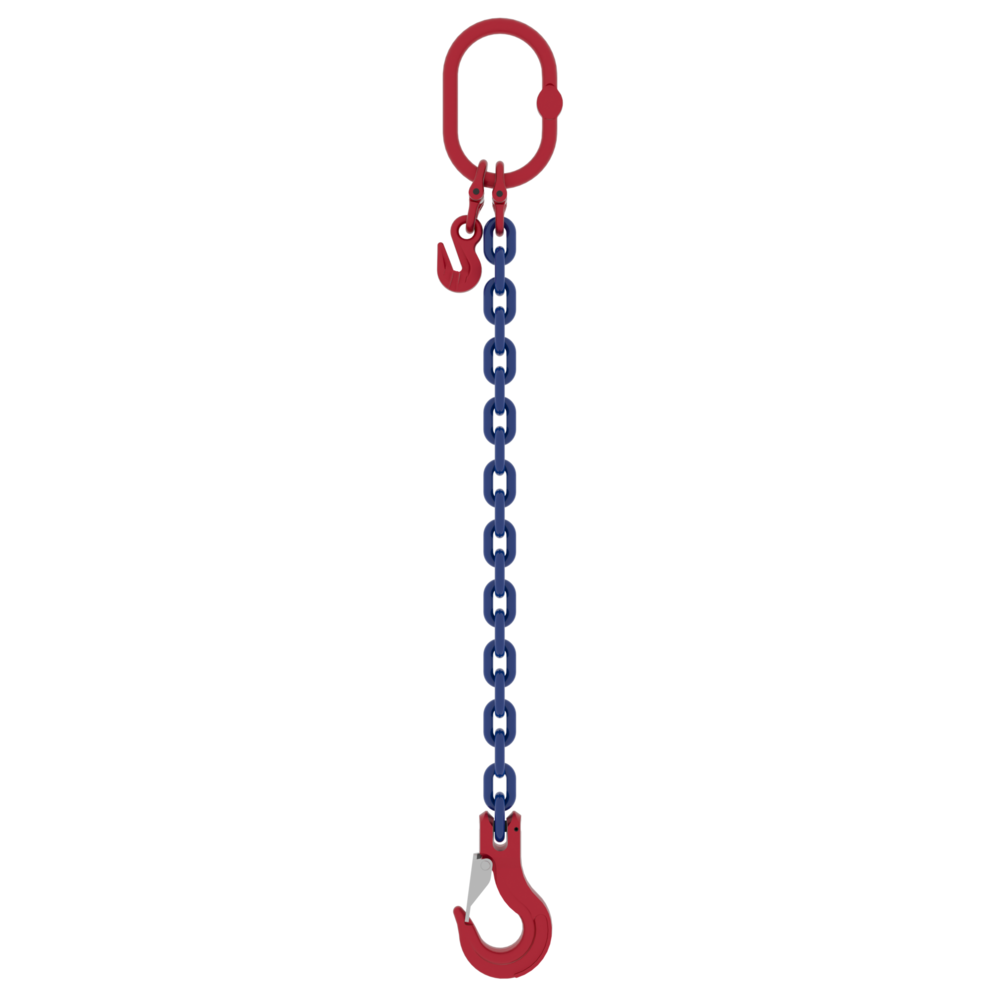

L'élingue chaîne à 1 brin avec crochet à linguet POWERTEX est idéale pour un usage industriel général. Elle est conçue pour le levage vertical contrôlé lorsque des connexions rapides, un raccourcissement optionnel et des performances prévisibles sont nécessaires.
L’assemblage comprend une maille de tête, une chaîne en grade 100, un crochet raccourcisseur, un crochet à linguet et une plaquette de marquage avec la CMU. Cela permet d'avoir une élingue complète, prête à l’emploi, pour les opérations de levage quotidiennes.
L’élingue peut également être fournie dans d’autres configurations, avec différents crochets, mailles de tête ou options de raccourcissement, sur demande.
Quand faut-il choisir cette élingue ?
- Pour les levages verticaux avec un seul point de levage.
- Pour les opérations où l’accrochage rapide du crochet améliore l’efficacité.
Quels sont les avantages de cette élingue ?
- Le crochet à linguet permet un accrochage rapide et sécurisé, réduisant le temps de connexion lors des opérations de levage répétitives.

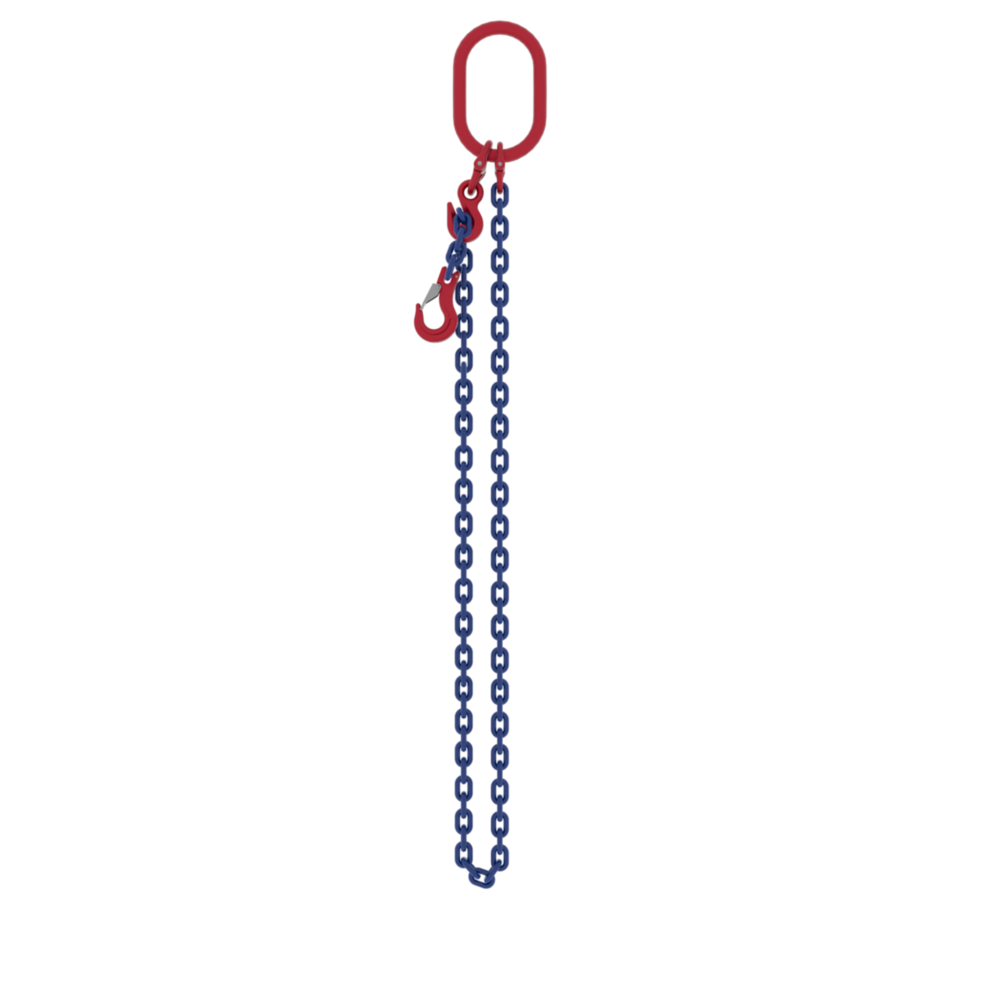

- Le crochet raccourcisseur intégré permet de raccourcir la chaîne, facilitant un positionnement précis de la charge sans ajouter de composants supplémentaires.
- La chaîne en grade 100 offre une capacité supérieure à celle en grade 80, permettant des configurations plus compactes sans augmenter le diamètre de la chaîne.
- Les composants sont testés pour détecter les fissures et des échantillons sont testés à l’épreuve.
- Résistance à la fatigue testée jusqu’à 20 000 cycles à 1,5 x la CMU, contribuant à un comportement prévisible dans les applications de levage répétitives.
- La plaquette de marquage indique la CMU selon les angles, simplifiant la préparation des levages et réduisant les erreurs d’interprétation sur site.

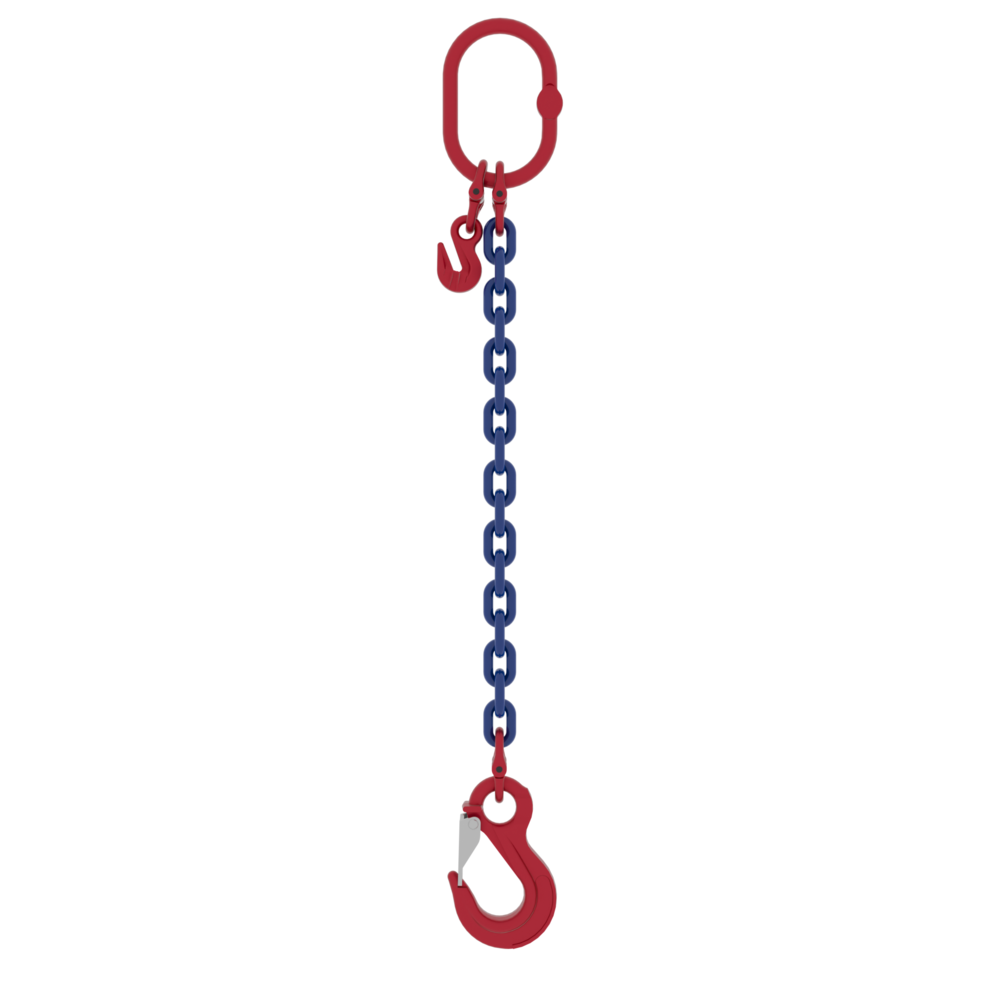

Notes : Les assemblages jusqu’à 22 mm peuvent être équipés d’une connexion à chape, tandis que toutes les variantes peuvent également être réalisées avec des maillons de jonction. Les élingues chaîne à partir d’un diamètre de 26 mm sont fournies avec des crochets à œil et des maillons de jonction, ainsi qu’avec des crochets raccourcisseurs à œil reliés par maillons de jonction.
- Matériau: Acier allié
- Marquage: Selon la norme, Marqué CE
- Plage de température d'utilisation: De -40°C à +200°C sans réduction de la CMU
- Finition: Poudre rouge
-
Norme:
EN 818-4
(+25 % CMU)
- Coefficient de sécurité: 4:1
- Grade: 10
Elingue chaîne grade 100
EN 818-4, mais avec une CMU plus élevée
|
Coefficient de sécurité 4:1 |
Ø chaîne | 1 brin | 2 brins | 3-4 brins | Sans fin | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Direct | Nœud coulant | En panier | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Direct | Nœud coulant | En panier | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Facteur (K)L) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Lorsqu'une élingue multi-brins est utilisée en nœud coulant, réduisez les valeurs de 20% | |||||||||||
