Crosby
  • Conviennent à une utilisation avec des chaînes grade 80 ou grade 100
  • Charge d'épreuve : 2.5 x CMU
  • Système de verrouillage permettant un assemblage et un démontage simple, aucun outil spécial n'est requis
  • Matériel: Acier allié, trempé et revenu
  • Marquage: Code et grade.
  • Finition: Peint.
  • Coefficient de sécurité: 4:1
  • Grade: 10

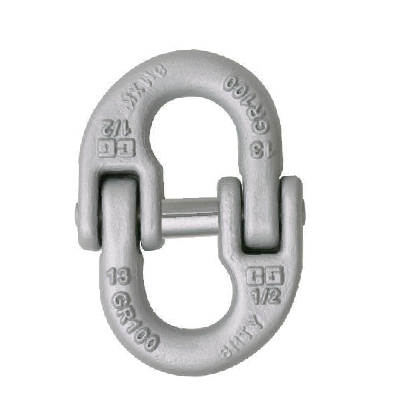

Maillon de jonction
Chaîne de levage
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Chaine
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Poids
kg
CAD
11.06101510 2 7 9,7 49,3 48,3 20,6 17,5 14,5 0,12 -
154005 2,5 8 9,40 59,7 52,6 25,1 18,3 16,3 0,16 -
153995 4 10 12,2 68,6 62,7 28,4 22,9 19,8 0,34 -
154009 6,8 13 17,3 87,6 84,1 36,6 28,4 24,6 0,73 -
154012 10,2 16 20,6 105 99,1 43,7 34,3 29,0 1,3 -
154010 16 20 23,6 118 118 53,1 40,4 32,5 2,26 -
154011 19,4 22 26,9 140 143 58,7 50,0 36,6 3,41 -
11.061015181 27,1 25 31,0 152 157 63,5 56,4 47,8 5 -
11.061015181 41 32 38,1 189 194 78,5 64,3 55,6 9,25 -
