Palan à levier - Traction Levage

Généralité : Appareil léger et compact de fabrication japonaise.

Mécanisme unique de débrayage de chaîne avec sécurités intégrées contre le débrayage accidentel en charge.

Poignée de levier robuste.

Rapport de réduction souple pour une manipulation sans effort.

Chaîne de charge nickelée nuance 100 (V) (1000 N/mm²) conformément à la norme 818-7.

Linguets des crochets avec blocage de sécurité.

Palan à levier KITO série LB

Palan à levier

Appareil de levage

Palan à chaîne

Palan à levier

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

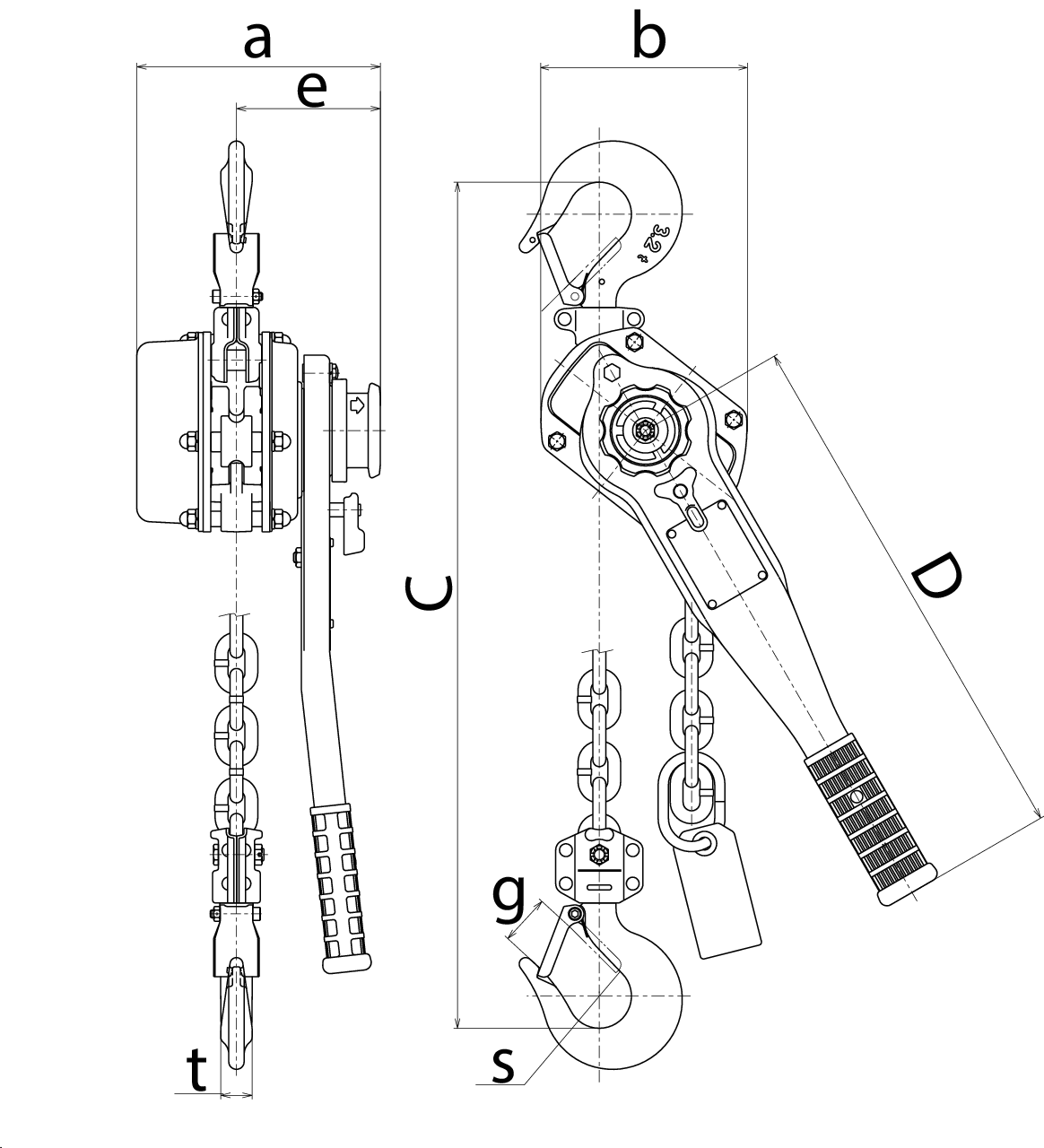

Réf.	Code	CMU Tonnes	Hauteur de levée m	Charge mini kg	Tirage manuel pour soulever une charge complète daN	Ø chaîne de charge mm	Brins (#)	A mm	B mm	C mm	D mm	E mm	g mm	S mm	t mm	Poids kg
164291	LB008	0,8	1,5	25	28,4	5,6 x 15,7	1	114	119	280	245	97	23,5	32,5	14	5,7
16.20LB010S015	LB010	1	1,5	25	35,3	5,6 x 15,7	1	114	119	300	245	97	29	42,5	15	5,9
164020	LB016	1,6	1,5	38	33,3	7,1 x 19,9	1	159	126	335	265	100	32	42,5	19	8
16.20LB025S015	LB025	2,5	1,5	54	36,3	8,8 x 24,6	1	173	150	375	265	102	36,5	47	21	11,2
16.20LB032S015	LB032	3,2	1,5	35	36,3	10,0 x 28,0	1	190	159	395	415	112	39	50	24,5	15
165484	LB063	6,3	1,5	90	37,2	10,0 x 28,0	2	190	217	540	415	112	50	60	34	26
16.20LB090S015	LB090	9	1,5	130	38,2	10,0 x 28,0	3	190	304	680	415	112	72,5	85	41,5	40

Description

Get CAD

Télécharger

Palan à levier KITO série LB
