Kito

Généralité : Appareil léger et compact de fabrication japonaise.

Mécanisme unique de débrayage de chaîne avec sécurités intégrées contre le débrayage accidentel en charge

Poignée de levier robuste

Rapport de réduction souple pour une manipulation sans effort

Chaîne de charge nickelée nuance 100 (V) (1000 N/mm²) conformément à la norme 818-7

Linguets des crochets avec blocage de sécurité

  • Marquage: CMU, logo CE, numéro d'identification
  • Finition: Peint
  • Coefficient de sécurité: 4:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

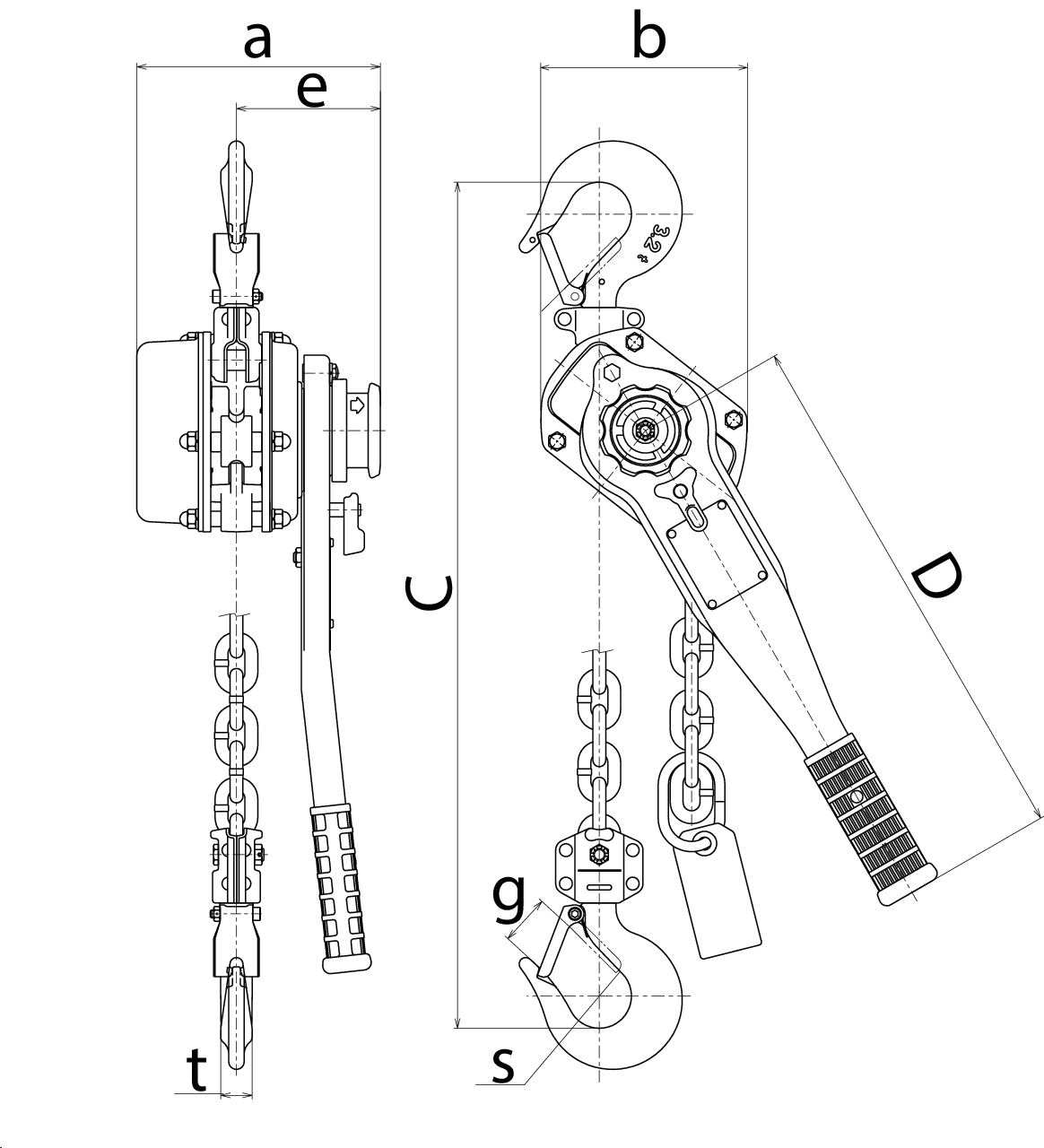

Réf. Type CMU
Tonnes
Hauteur de levée (m) s (mm) Hand pull to lift full load daN Ø chaîne de charge (mm) Brins (#) A
mm
B
mm
C
mm
D
mm
E (mm) g (mm) t (mm) Poids
kg
CAD
164291 LB008 0,8 1,5 35,5 28,4 5,6 x 15,7 1 144 119 280 245 97 23,5 14,0 5,7
16.20LB010S015 LB010 1 1,5 42,5 35,3 5,6 x 15,7 1 144 119 300 245 97 29,0 15,0 5,9
164020 LB016 1,6 1,5 42,5 33,3 7,1 x 19,9 1 159 126 335 265 100 32,0 19,0 8
16.20LB025S015 LB025 2,5 1,5 47,0 36,3 8,8 x 24,6 1 173 150 375 265 102 36,5 21,0 11,2
16.20LB032S015 LB032 3,2 1,5 50,0 36,3 10,0 x 28,0 1 190 159 395 415 112 39,0 24,5 15
165484 LB063 6,3 1,5 60,0 37,2 10,0 x 28,0 2 190 217 540 415 112 50,0 34,0 26
16.20LB090S015 LB090 9 1,5 85,0 38,2 10,0 x 28,0 3 190 304 680 415 112 72,5 41,5 40
