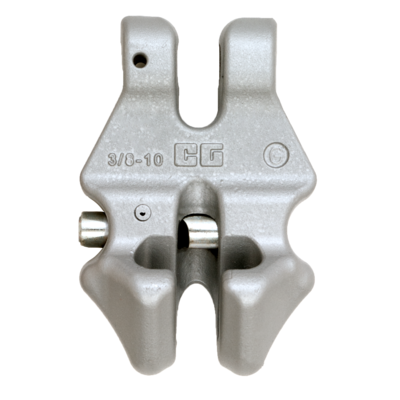

Griffe de raccourcissement

Matériel: Acier allié, trempé et revenu
Marquage: Code et grade.

Griffe pour chaîne

Utilisation grade 80 et grade 100
Charge d'épreuve : 2.5 x CMU
L'utilisation de la griffe de raccourcissement S-1311N permettra d'obtenir 100% de la capacité de l'élingue chaîne.
Le système de verrouillage de chaîne à ressort maintient la chaîne en place en cas de relâchement de la tension.

Griffe de raccourcissement de chaîne

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

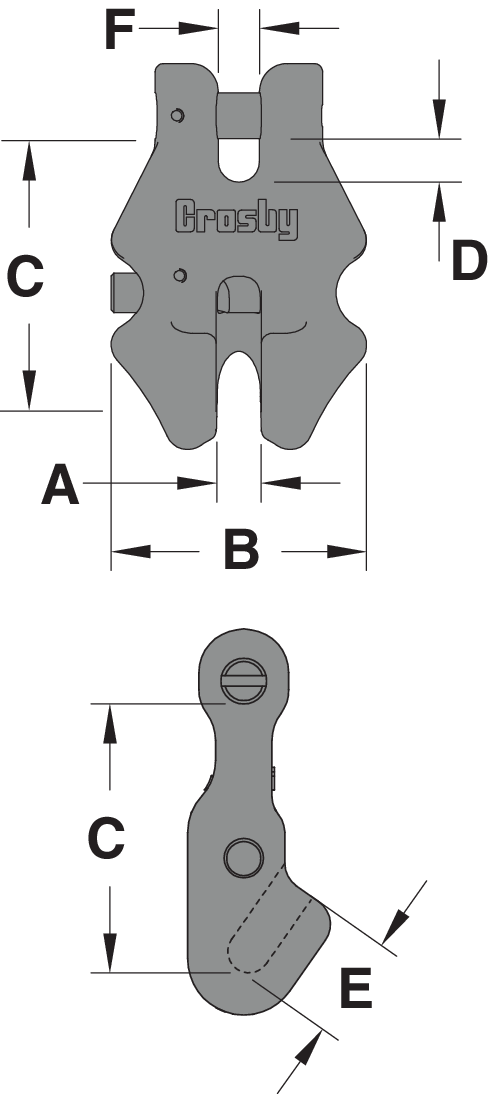

Réf.	CMU	Chaine mm	A mm	B mm	C mm	D mm	E mm	F mm	Poids	CAD
11.211017860	1,5	6	7,6	44,7	46,5	7,4	19,3	7,4	0,34	-
11.211017869	2	7	8,6	51,8	55,1	8,6	22,4	8,4	0,45	-
11.211017878	2,5	8	10,2	59,9	64,3	9,9	25,7	9,6	0,45	-
11.211017897	4	10	12,2	72,1	78,0	12,2	31,2	11,7	0,68	-
11.211017906	6,8	13	15,7	90,4	95,8	15,5	39,9	15,0	1,47	-
11.211017915	10,3	16	18,5	108	118	18,5	48,5	17,8	2,54	-
