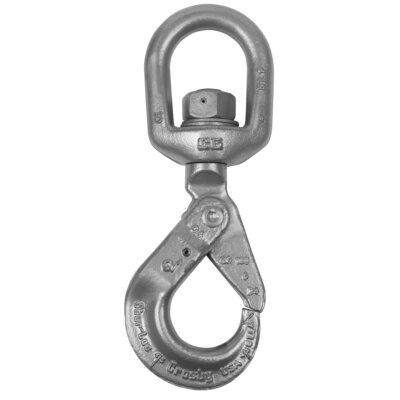

Crosby

Crochet à verrouillage automatique

Informations générales

  • - En acier allié, trempé et revenu
  • - Utilisation grade 80 et grade 100
  • - Coefficient d'utilisation : 4
  • - Charge d'épreuve : 2.5 x CMU
  • - Verrouillage automatique
  • Ce crochet est un dispositif de positionnement et n’est pas conçu pour pivoter sous charge
  • Matériel: Acier allié, trempé et revenu
  • Finition: Peint
  • Coefficient de sécurité: 4:1
  • Grade: 10
Crochet à emerillon
Crochet de levage
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

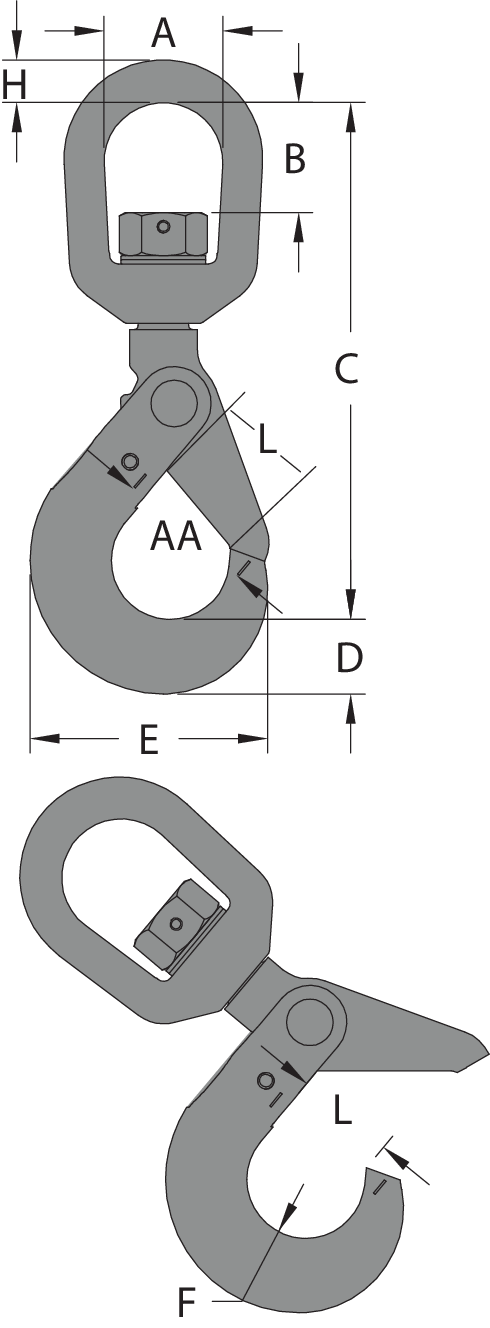

Réf. CMU
Tonnes
Chaine
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
J
mm
L
mm
AA**
mm
Poids
kg
CAD
160209 1,45 6 38,1 33,5 189 20,1 66 17 12,7 16 28,7 38,1 0,57 -
158745 2,59 7-8 44,5 40,4 235 27,9 88,9 22,1 16 20,6 35,1 51 1,18 -
155522 3,99 10 50,8 43,9 274 29,7 112 27,9 19,1 23,9 44,5 63,5 2,13 -
156222 6,8 13 63,5 60,5 351 42,4 139 32 25,4 29,5 53,6 76,2 3,92 -
155292 10,3 16 69,9 68,6 410 51,8 167 38,1 28,7 39,1 63,2 89 7,71 -
154241 16 18-20 71,9 64 442 56,4 197 51,1 27,9 51,6 89,4 127 10,9 -
156998 20 22 87,4 81 417 62,2 222 57,4 33 55,9 97,3 152 13,2 -

Télécharger CAD

Description

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...
