Équipement standard :

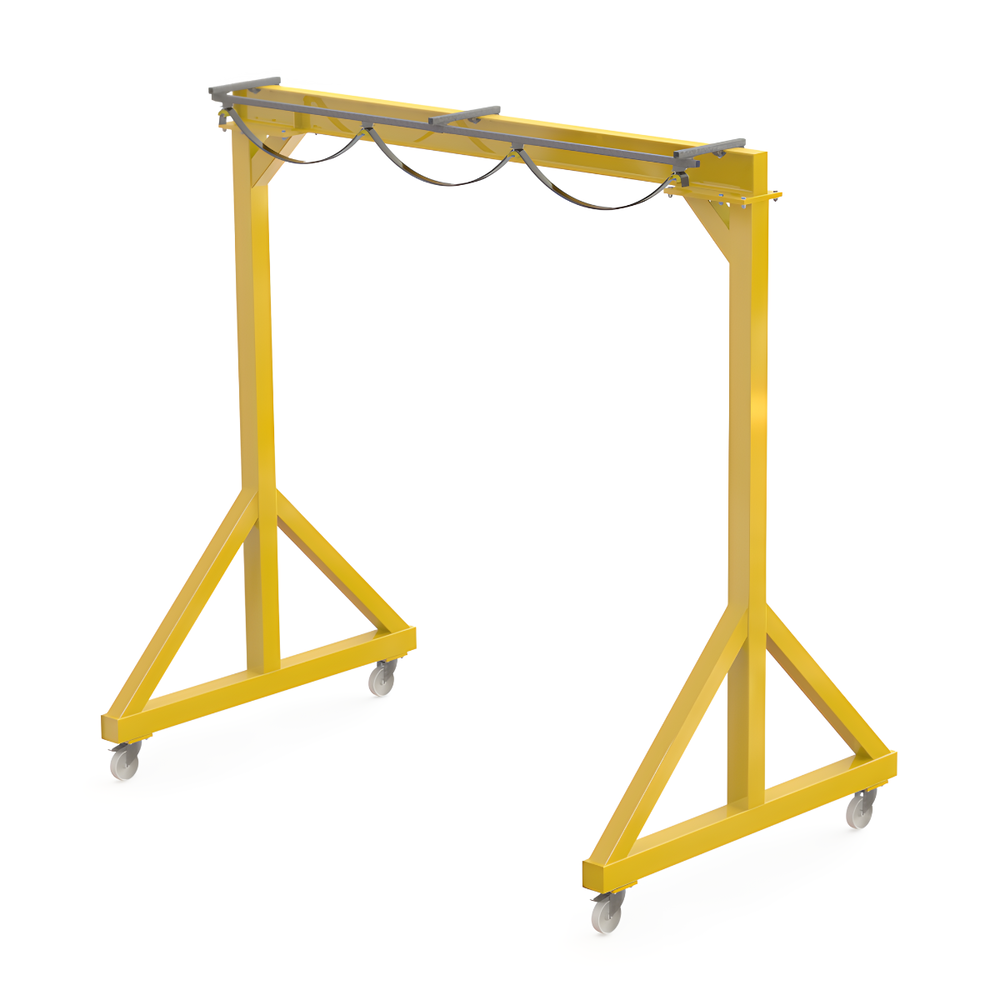

- Portique démontable en 3 éléments pour usage intérieur ou extérieur
- Conçu et réalisé suivant les règles de la FEM groupe 4
- 4 roues polyamide pivotantes
- Construction mécano soudée (soudeurs agréés NF EN ISO 9606-1 : 2017)
- Portique roulant en charge sur sol lisse ou dalle propre
- Vitesse de palan limitée à 16m/min en levage et 10m/min en direction
- Déplacement du portique très facile / déplacement à vide aisée
- Colisage sur palettes et film thermos rétractables
Équipement optionnel :
- Roues polyamide pivotantes équipées de frein
- Interrupteur cadenassable
- Enrouleur de câble
- Ligne d’alimentation
- Dimensions adaptées sur demande
- Traitement spécifique (galvanisation,etc.)
- Note de calcul
Fabriqué conformément à la directive machine 2006/42/CE.
Vérification montage : Après montage, une vérification de mise en service doit être effectuée par une personne compétente ou un organisme de contrôle ainsi qu’un contrôle de serrage au couple des vis.
- Marquage: CMU, CE, numéro de série, année de fabrication.
- Plage de température d'utilisation: De -10°C à +40°C.
- Finition: Peinture jaune anticorrosion (RAL 1028).
- Note: Déplaçable en charge sur surfaces planes, lisses et propres.
- Attention: Ne pas utiliser un appareil motorisé pour tirer le portique.

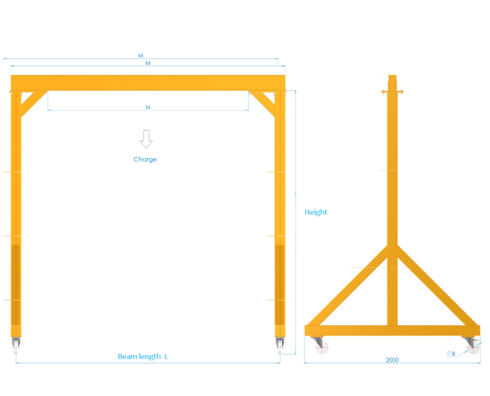

| CMU tonne(s) | Portée m | IPE mm | B mm | M mm | N mm | Poids kg pour hauteur sous fer 3m | Poids kg pour hauteur sous fer 3,5m | Poids kg pour hauteur sous fer 4m | Poids kg pour hauteur sous fer 4,5m | Poids kg pour hauteur sous fer 5m |
| 0,5 | 2,5 | 180 | 150 | 2650 | 1780 | 246 | 261 | 275 | 290 | 281 |
| 0,5 | 3 | 180 | 150 | 3150 | 2280 | 256 | 271 | 285 | 300 | 291 |
| 0,5 | 3,5 | 180 | 150 | 3650 | 2780 | 265 | 280 | 294 | 309 | 300 |
| 0,5 | 4 | 180 | 150 | 4150 | 3280 | 275 | 290 | 304 | 319 | 310 |
| 0,5 | 4,5 | 180 | 150 | 4650 | 3780 | 284 | 299 | 313 | 328 | 319 |
| 0,5 | 5 | 180 | 150 | 5150 | 4280 | 294 | 309 | 323 | 338 | 329 |
| 1 | 2,5 | 200 | 200 | 2650 | 1780 | 263 | 274 | 284 | 295 | 367 |
| 1 | 3 | 200 | 200 | 3150 | 2280 | 274 | 285 | 295 | 306 | 379 |
| 1 | 3,5 | 200 | 200 | 3650 | 2780 | 285 | 296 | 306 | 317 | 390 |
| 1 | 4 | 200 | 200 | 4150 | 3280 | 296 | 307 | 317 | 328 | 402 |
| 1 | 4,5 | 220 | 200 | 4650 | 3780 | 326 | 337 | 347 | 358 | 432 |
| 1 | 5 | 220 | 200 | 5150 | 4280 | 339 | 350 | 360 | 371 | 446 |
| 1,6 | 2,5 | 200 | 200 | 2680 | 1750 | 347 | 365 | 383 | 401 | 501 |
| 1,6 | 3 | 200 | 200 | 3180 | 2250 | 358 | 376 | 394 | 412 | 512 |
| 1,6 | 3,5 | 200 | 200 | 3680 | 2750 | 369 | 387 | 405 | 423 | 524 |
| 1,6 | 4 | 200 | 200 | 4180 | 3250 | 380 | 398 | 416 | 434 | 535 |
| 1,6 | 4,5 | 240 | 200 | 4680 | 3750 | 458 | 476 | 494 | 512 | 603 |
| 1,6 | 5 | 240 | 200 | 5180 | 4250 | 473 | 491 | 509 | 527 | 619 |
| 2 | 2,5 | 220 | 200 | 2680 | 1750 | 357 | 375 | 393 | 411 | 512 |
| 2 | 3 | 220 | 200 | 3180 | 2250 | 370 | 388 | 406 | 424 | 526 |
| 2 | 3,5 | 220 | 200 | 3680 | 2750 | 383 | 401 | 419 | 437 | 539 |
| 2 | 4 | 240 | 200 | 4180 | 3250 | 442 | 460 | 478 | 496 | 588 |
| 2 | 4,5 | 270 | 200 | 4680 | 3750 | 485 | 503 | 521 | 539 | 632 |
| 2 | 5 | 270 | 200 | 5180 | 4250 | 503 | 521 | 539 | 557 | 651 |
| 3,2 | 2,5 | 270 | 250 | 2730 | 1700 | 603 | 633 | 663 | 693 | 699 |
| 3,2 | 3 | 270 | 250 | 3230 | 2200 | 621 | 651 | 681 | 711 | 717 |
| 3,2 | 3,5 | 270 | 250 | 3730 | 2700 | 639 | 669 | 699 | 729 | 736 |
| 3,2 | 4 | 300 | 250 | 4230 | 3200 | 684 | 714 | 744 | 774 | 781 |
| 3,2 | 4,5 | 300 | 250 | 4730 | 3700 | 705 | 735 | 765 | 795 | 802 |
| 3,2 | 5 | 300 | 250 | 5230 | 4200 | 726 | 756 | 786 | 816 | 824 |
