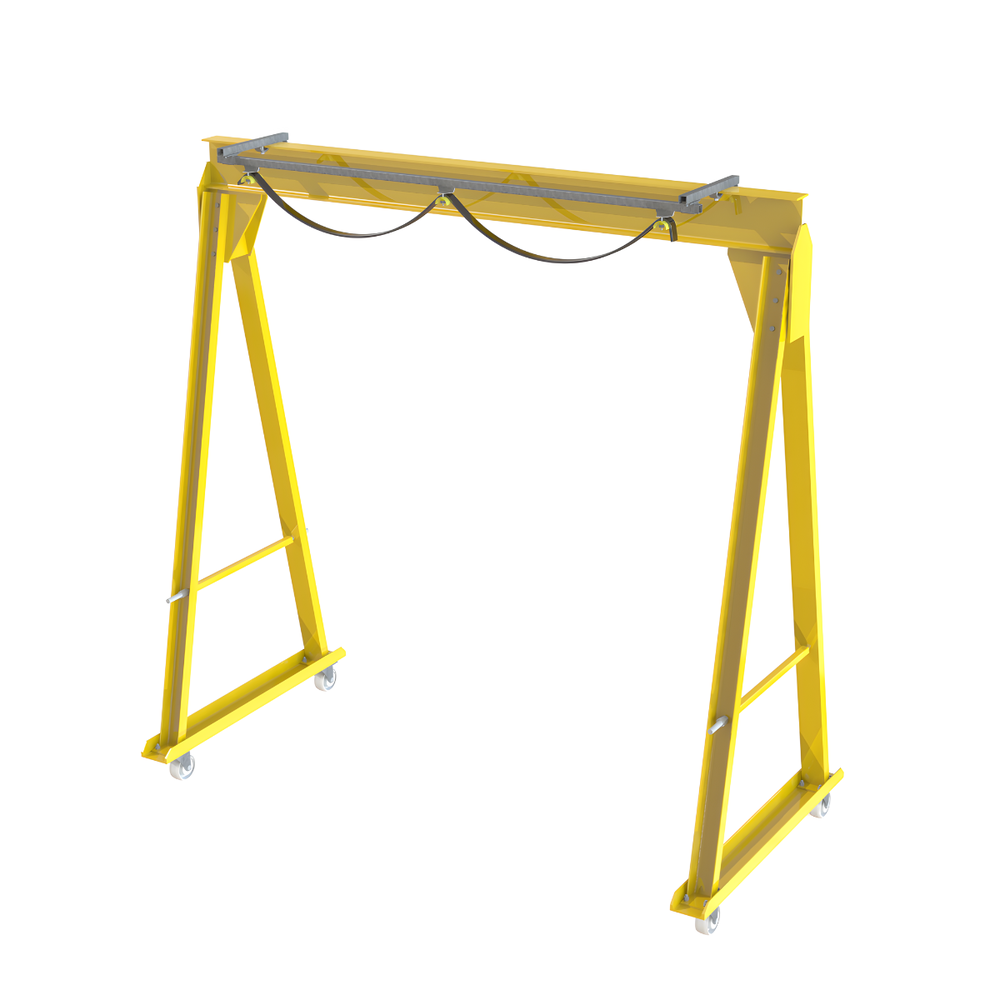

Équipement standard :
- Portique démontable en 3 éléments
- Conçu et réalisé suivant les règles de la FEM groupe 4
- Construction mécano soudée (soudeurs agréés NF EN ISO 9606-1 : 2017)
- 4 roues polyamide pivotantes
- Vitesse de palan limitée à 6 m/mn
- Avantage colisage transport réduit
- Déplacement du portique très facile / déplacement à vide aisée
- Colisage sur palettes et film thermo rétractables
Équipement optionnel :
- Roues polyamide pivotantes équipées de frein
- Interrupteur cadenassable
- Enrouleur de câble
- Ligne d’alimentation
- Dimensions adaptées sur demande
Fabriqué conformément à la directive machine 2006/42/CE.
Vérification montage : Après montage, une vérification de mise en service doit être effectuée par une personne compétente ou un organisme de contrôle ainsi qu’un contrôle de serrage au couple des vis.
- Marquage: CMU, CE, numéro de série, année de fabrication.
- Plage de température d'utilisation: De -10°C à +40°C.
- Finition: Peinture jaune anticorrosion (RAL 1028).
- Attention: Ce portique ne doit pas être déplacé sous charge. Ne pas utiliser un appareil motorisé pour tirer le portique.

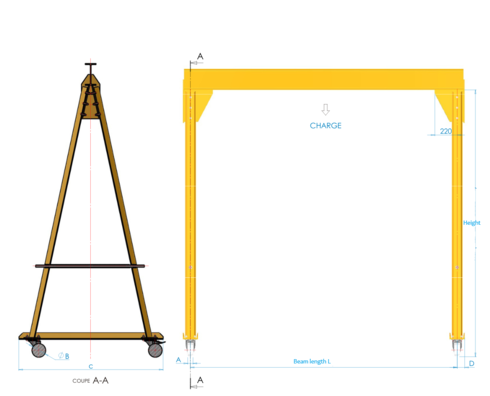

| CMU tonne(s) | Portée m | IPE mm | A mm | B mm | C mm | C mm pour hauteur sous fer 2m | Poids kg pour hauteur sous fer 2m | C mm pour hauteur sous fer 2,5m | Poids kg pour hauteur sous fer 2,5m | C mm pour hauteur sous fer 3m | Poids kg pour hauteur sous fer 3m | C mm pour hauteur sous fer 3,5m | Poids kg pour hauteur sous fer 3,5m | C mm pour hauteur sous fer 4m | Poids kg pour hauteur sous fer 4m | C mm pour hauteur sous fer 4,5m | Poids kg pour hauteur sous fer 4,5m | C mm pour hauteur sous fer 5m | Poids kg pour hauteur sous fer 5m |
| 1 | 2,5 | 140 | 40 | 125 | 70 | 1113 | 160 | 1323 | 180 | 1533 | 205 | 1743 | 230 | 1954 | 260 | 2164 | 280 | 2374 | 310 |
| 1 | 3 | 160 | 40 | 125 | 70 | 1113 | 173 | 1323 | 200 | 1533 | 225 | 1743 | 250 | 1954 | 275 | 2164 | 300 | 2374 | 325 |
| 1 | 4 | 180 | 40 | 125 | 70 | 1113 | 200 | 1323 | 230 | 1533 | 250 | 1743 | 275 | 1954 | 305 | 2164 | 325 | 2374 | 355 |
| 1 | 5 | 200 | 40 | 125 | 70 | 1113 | 240 | 1323 | 270 | 1533 | 290 | 1743 | 315 | 1954 | 345 | 2164 | 365 | 2374 | 395 |
| 2 | 2,5 | 200 | 40 | 125 | 70 | 1113 | 200 | 1323 | 230 | 1533 | 250 | 1743 | 290 | 1954 | 320 | 2164 | 345 | 2374 | 380 |
| 2 | 3 | 220 | 40 | 125 | 70 | 1113 | 225 | 1323 | 255 | 1533 | 280 | 1743 | 310 | 1954 | 345 | 2164 | 370 | 2374 | 400 |
| 2 | 4 | 240 | 40 | 125 | 70 | 1113 | 270 | 1323 | 300 | 1533 | 330 | 1743 | 355 | 1954 | 390 | 2164 | 415 | 2374 | 445 |
| 2 | 5 | 240 | 40 | 125 | 70 | 1113 | 300 | 1323 | 330 | 1533 | 360 | 1743 | 390 | 1954 | 420 | 2164 | 445 | 2374 | 480 |
| 3,2 | 2,5 | 220 | 50 | 200 | 70 | 1113 | 215 | 1323 | 245 | 1533 | 275 | 1743 | 305 | 1954 | 335 | 2164 | 360 | 2374 | 395 |
| 3,2 | 3 | 240 | 50 | 200 | 70 | 1113 | 245 | 1323 | 275 | 1533 | 305 | 1743 | 330 | 1954 | 365 | 2164 | 390 | 2374 | 420 |
| 3,2 | 4 | 270 | 50 | 200 | 70 | 1113 | 295 | 1323 | 325 | 1533 | 355 | 1743 | 385 | 1954 | 415 | 2164 | 440 | 2374 | 475 |
| 3,2 | 5 | 300 | 50 | 200 | 70 | 1113 | 365 | 1323 | 395 | 1533 | 425 | 1743 | 455 | 1954 | 485 | 2164 | 510 | 2374 | 540 |
| 5 | 2,5 | 270 | 65 | 250 | 90 | 1113 | 280 | 1323 | 315 | 1533 | 355 | 1743 | 390 | 1954 | 430 | 2164 | 465 | 2374 | 500 |
| 5 | 3 | 300 | 65 | 250 | 90 | 1113 | 320 | 1323 | 355 | 1533 | 390 | 1743 | 430 | 1954 | 470 | 2164 | 495 | 2374 | 540 |
| 5 | 4 | 330 | 65 | 250 | 90 | 1113 | 390 | 1323 | 425 | 1533 | 460 | 1743 | 500 | 1954 | 540 | 2164 | 570 | 2374 | 610 |
| 5 | 5 | 360 | 65 | 250 | 90 | 1113 | 485 | 1323 | 520 | 1533 | 555 | 1743 | 590 | 1954 | 635 | 2164 | 665 | 2374 | 710 |
