Équipement standard :
- Portique démontable en 3 éléments - construction légère
- Conçu et réalisé suivant les règles de la FEM groupe 4
- 4 roues polyamide pivotantes
- Construction mécano soudée (soudeurs agréés NF EN ISO 9606-1 : 2017)
- Vitesse de palan limitée à 6 m/min
- Avantage colisage transport réduit
- Déplacement du portique très facile / déplacement à vide aisée
- Colisage sur palettes et film thermo rétractables
Équipement optionnel :
- Roues polyamide pivotantes équipées de frein
- Interrupteur cadenassable
- Enrouleur de câble
- Ligne d’alimentation
- Dimensions adaptées sur demande
Fabriqué conformément à la directive machine 2006/42/CE.
Vérification montage : Après montage, une vérification de mise en service doit être effectuée par une personne compétente ou un organisme de contrôle ainsi qu’un contrôle de serrage au couple des vis.
- Marquage: CMU, CE, numéro de série, année de fabrication.
- Plage de température d'utilisation: De -10°C à +40°C.
- Finition: Peinture jaune anticorrosion (RAL 1028).
- Attention: Ce portique ne doit pas être déplacé sous charge. Ne pas utiliser un appareil motorisé pour tirer le portique.

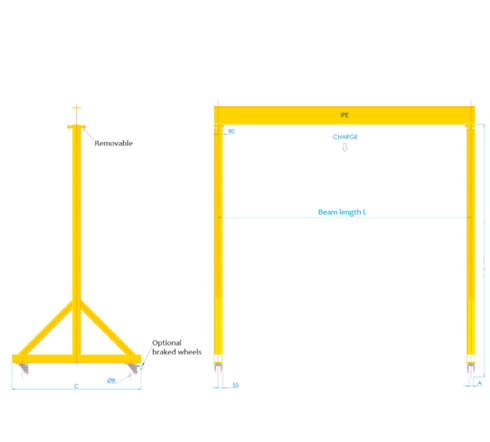

| CMU tonne(s) | Portée m | IPE mm | A mm | B mm | C mm pour hauteur sous fer 2m | Poids kg pour hauteur sous fer 2m | C mm pour hauteur sous fer 2,5m | Poids kg pour hauteur sous fer 2,5m | C mm pour hauteur sous fer 3m | Poids kg pour hauteur sous fer 3m |
| 0,5 | 2,5 | 120 | 40 | 125 | 1113 | 105 | 1323 | 120 | 1533 | 135 |
| 0,5 | 3 | 120 | 40 | 125 | 1113 | 110 | 1323 | 125 | 1533 | 140 |
| 0,5 | 4 | 160 | 40 | 125 | 1113 | 120 | 1323 | 135 | 1533 | 150 |
| 0,5 | 5 | 160 | 40 | 125 | 1113 | 155 | 1323 | 175 | 1533 | 190 |
| 1 | 2,5 | 140 | 40 | 125 | 1113 | 110 | 1323 | 125 | 1533 | 140 |
| 1 | 3 | 160 | 40 | 125 | 1113 | 125 | 1323 | 150 | 1533 | 160 |
| 1 | 4 | 180 | 40 | 125 | 1113 | 155 | 1323 | 170 | 1533 | 185 |
| 1 | 5 | 200 | 40 | 125 | 1113 | 190 | 1323 | 205 | 1533 | 220 |
| 1,6 | 2,5 | 180 | 40 | 125 | 1113 | 125 | 1323 | 150 | 1533 | 160 |
| 1,6 | 3 | 200 | 40 | 125 | 1113 | 145 | 1323 | 170 | 1533 | 180 |
| 1,6 | 4 | 220 | 40 | 125 | 1113 | 180 | 1323 | 200 | 1533 | 215 |
| 1,6 | 5 | 270 | 40 | 125 | 1113 | 255 | 1323 | 285 | 1533 | 290 |
| 2 | 2,5 | 200 | 40 | 125 | 1113 | 180 | 1323 | 205 | 1533 | 240 |
| 2 | 3 | 220 | 40 | 125 | 1113 | 205 | 1323 | 230 | 1533 | 260 |
| 2 | 4 | 240 | 40 | 125 | 1113 | 250 | 1323 | 285 | 1533 | 305 |
| 2 | 5 | 240 | 40 | 125 | 1113 | 280 | 1323 | 305 | 1533 | 340 |
| 3,2 | 2,5 | 220 | 50 | 200 | 1113 | 190 | 1323 | 225 | 1533 | 250 |
| 3,2 | 3 | 240 | 50 | 200 | 1113 | 220 | 1323 | 245 | 1533 | 275 |
| 3,2 | 4 | 270 | 50 | 200 | 1113 | 270 | 1323 | 305 | 1533 | 325 |
| 3,2 | 5 | 300 | 50 | 200 | 1113 | 345 | 1323 | 360 | 1533 | 425 |
