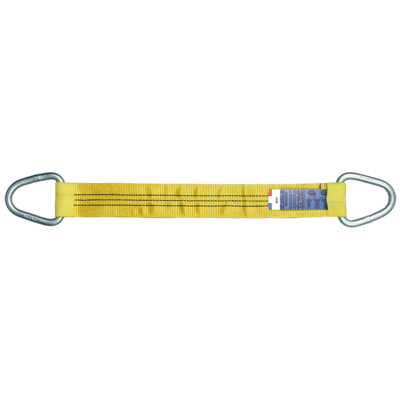

Généralité : Elingue en sangle plate à boucles métalliques, type B catégorie 4, à 2 bandes porteuses.
Elingue flexible constituée d'une seule longueur de sangle cousue.
Extrémités composées d'anneaux triangulaires en acier, catégorie 4.

Etiquette : PVC bleu haute résistance cousue, mentionnant le symbole du fabricant, la charge maximale d’utilisation (CMU), la longueur, le logo CE, le numéro de traçabilité et les instructions d’utilisation.
Plage de température d’utilisation : -40°C à +100°C
Recommandation d’utilisation : Protéger l’élingue des arêtes vives et des risques de frottement / abrasion. Utiliser alors des protections type gaine polyester, fourreau PVC ou polyuréthane (gaine ou revêtement).
Ne jamais dépasser la CMU indiquée sur l’étiquette. Ne jamais laisser la charge suspendue sans surveillance.
Stockage : L’élingue doit être stockée dans un endroit propre, sec et bien aéré, à température normale d’utilisation, à l’abri de la lumière du soleil et des contacts avec des produits chimiques.
Ne jamais sécher une élingue à l’aide d’une source de chaleur.

  • Matériau: 100 % polyester multi filament haute ténacité.
  • Norme: EN 1492-1
  • Coefficient de sécurité: 4:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU (t) Epaisseur (mm) CMU (T) levage parallèle (en U) M=2 CMU (T) angle β = 0 à 45º M=1,4 CMU (T) angle β = 45 à 60º M=1 CMU (T) en étranglement M=0,8 Poids du 1er mètre (g) Poids du mètre supplémentaire (g) Couleur CAD
12.35B304 1 6 2 1,4 1 0,8 650 200 Violet
12.35B504 1,5 6,1 3 2,1 1,5 1,2 950 300 Kaki
12.35B604 2 6,5 4 2,8 2 1,6 1 450 400 Vert
12.35B754 2,5 7 5 3,5 2,5 2 1 900 450 Blanc
12.35B904 3 7 6 4,2 3 2,4 2 700 550 Jaune
12.35B1204 4 7 8 5,6 4 3,2 3 750 800 Gris
12.35B1504 5 7,5 10 7 5 4 6 300 1 000 Rouge
12.35B1804 6 7,5 12 8,4 6 4,8 7 800 1 200 Marron
12.35B2404 8 8 16 11,2 8 6,4 13 200 1 700 Bleu
12.35B3004 10 8 20 14 10 8 17 500 2 250 Orange

M = Le facteur de mode est le coefficient multiplicateur qui modifie la CMU en fonction du mode d'élingage et de l'angle d'utilisation.

Angle maximal toléré pour considérer un levage vertical : 6%

Les CMU 1T5 et 2T5 ne sont pas prises en compte par la norme.

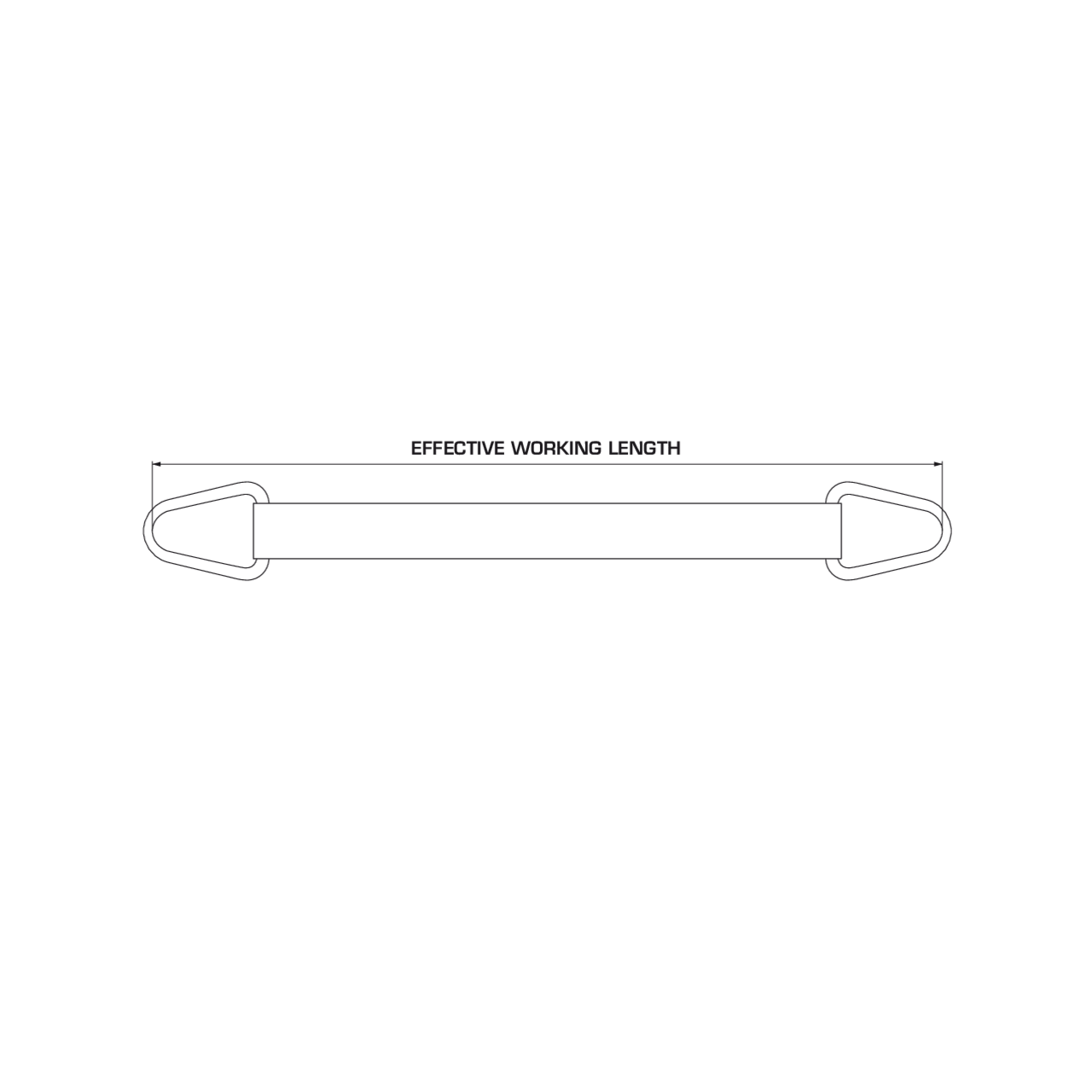

Pour toute demande de prix, veuillez SVP préciser la longueur utile souhaitée

Download CAD

Description

Get CAD
Télécharger

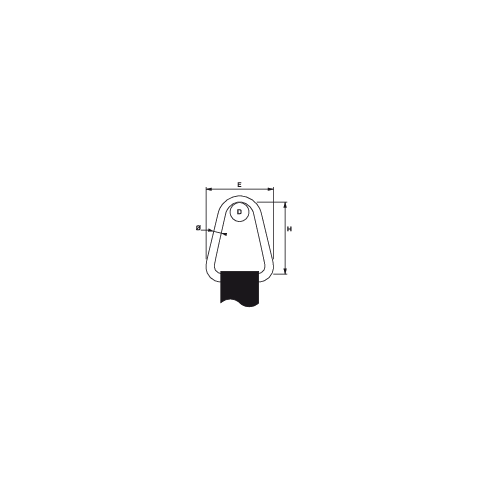

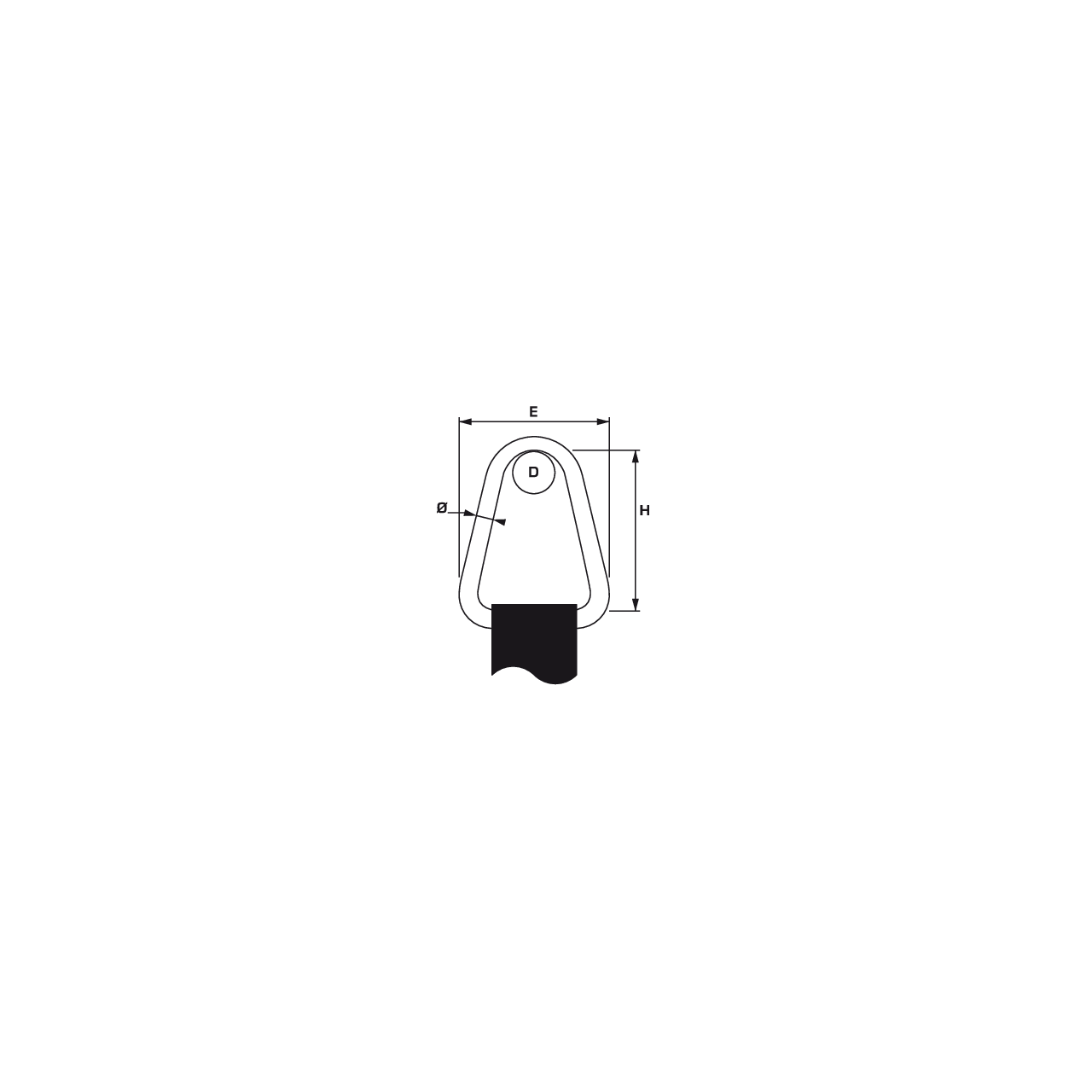

Anneau triangulaire mâle pour élingue plate Catégorie 4










CMU (tonne)
1
1,5
2
2,5
3
4
5
6
8
10
Ø (mm)
12
14
16
18
20
23
25
28
32
35
Largeur de sangle (mm)
30
50
60
75
90
120
150
180
240
300
D (mm)
30
40
82
32
40
45
55
55
60
75
E (mm)
72
86
104
127
144
180
220
260
340
400
H (mm)
64
80
100
98
119
132
185
180
202
250
