L'anneau de levage ne pivote pas sous charge.

Une vis à tête à six pans peut être utilisée comme moyen de serrage.

Grade 60.

  • Matériel: Acier Dupler
  • Marquage: Marqué CE, CMU, Fabricant, Origine, Code article, Lot de traçabilité.
  • Finition: Décapé et passivé
  • Coefficient de sécurité: 4:1
  • Grade: 6
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

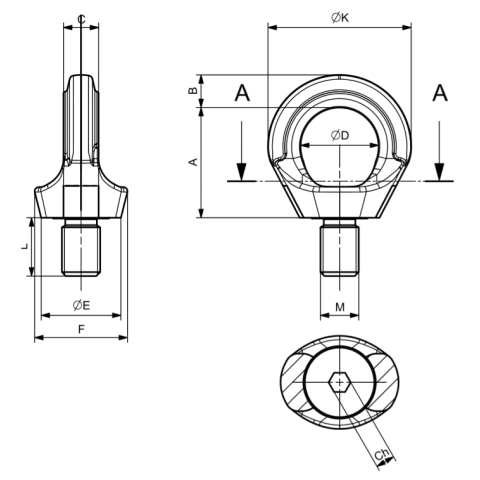

Réf. CMU
Tonnes
Dia. filetage
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
K
mm
L
mm
CH
mm
Poids
kg
CAD
11.44C6X807HT12 0,5 M12 43 12,5 11,5 30 30 36,5 55,5 18 8 0,2
11.44C6X807HT16 1 M16 49,5 14,5 15,7 35 35 41,8 64,5 24 10 0,35
11.44C6X807HT20 2 M20 58 16 18 40 42 51,5 74,5 30 12 0,6
11.44C6X807HT24 2,5 M24 69 20,5 22 49 50 58 90 36 12 1

Télécharger CAD
