- Câble en acier galvanisé

- Manchonnage suivant norme EN 13411-3

- Crochets et anneaux acier allié

- Sur demande crochet avec linguet de sécurité ou crochet à verrouillage automatique

- La charge maximale d’utilisation (CMU) est calculée suivant la norme EN 13414-1/A1

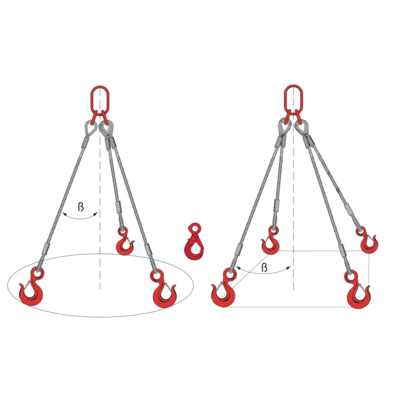

Elle peut être modifiée suivant la résistance du câble utilisé (1770 ou 1960 MPa). Le tableau ci-dessous indique des charges réparties également sur les 3 brins ; prendre une élingue deux fois plus forte que la charge, dans le cas d'une mauvaise répartition.

  • Marquage: Selon la norme
  • Norme: EN 13411-3
  • Coefficient de sécurité: 5:1
Elingue de levage
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Dia. câble
mm
CMU de 0 à 45°
t
WLL 45-60°
ton
Anneau ovale Ouverture du crochet
mm
CAD
10.70WLS47507FG 7 1 0,75 120 x 70 22,6
10.70WLS47508FG 10 2,1 1,5 120 x 70 22,6
10.70WLS47512FG 12 3 2 135 x 75 23,1
10.70WLS47514FG 14 4,5 3 150 x 90 27,7
10.70WLS47516FG 16 5,6 4 150 x 90 27,7
10.70WLS47518FG 18 7 5 170 x 95 34,5
10.70WLS47520FG 20 9 6,5 200 x 120 34,5
10.70WLS47522FG 22 11 7,8 250 x 120 40,9
10.70WLS47524FG 24 13 9,4 250 x 150 40,9
10.70WLS47526FG 26 15 10,8 250 x 150 40,9
10.70WLS47529FG 29 19 13,5 250 x 150 52,8
10.70WLS47534FG 34 28 20 300 x 200 57,7
10.70WLS47536FG 36 31,5 22,5 300 x 200 57,7
10.70WLS47538FG 38 35,5 25,5 300 x 200 76,7
10.70WLS47540FG 40 40 28,5 300 x 200 76,7
