Généralité : Appareil endurant et fiable de fabrication japonaise. Capacité jusqu'à 50 tonnes.

Carter double pour une meilleure protection contre la poussière et l'eau.

Carter de réducteur à l'épreuve des chocs extérieurs.

Mécanisme réducteur précis permettant une manipulation facile et en douceur.

Chaîne de charge nickelée nuance 100 (V) (1000 N/mm²) conformément à la norme 818-7.

Crochets à large ouverture, avec linguets de sécurité.

En option :

Bac à chaîne en toile résistante aux intempéries, recommandé pour les grandes hauteurs de levée.

Limiteur de charge pour protéger l'utilisateur contre toute manoeuvre incorrecte de surcharge.

Marquage: CMU, CE et numéro de série
Finition: Peint

Coefficient de sécurité: 4:1.

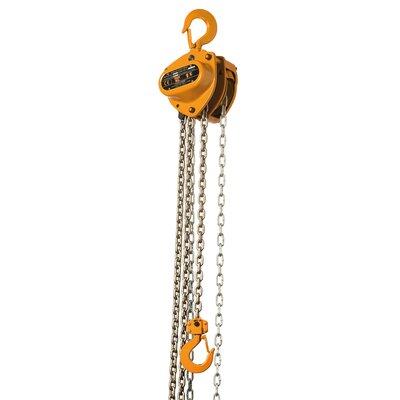

Palan manuel à chaîne KITO série CB

Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

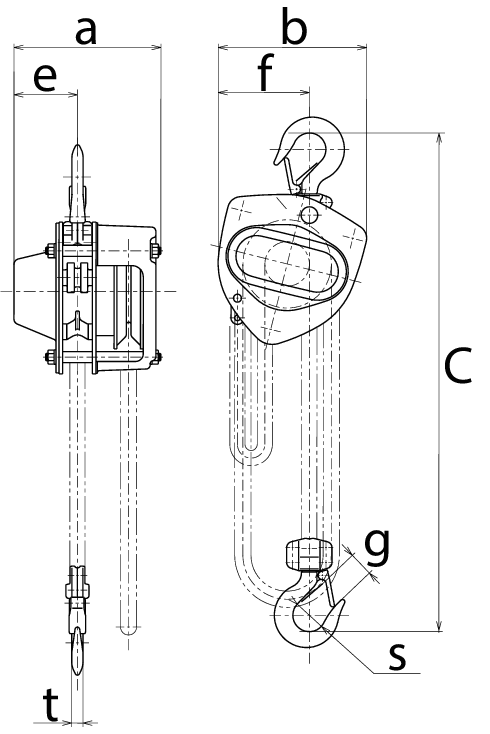

Réf.	Code	CMU Tonnes	Hauteur de levée m	s mm	Ø chaîne de charge mm	Brins (#)	Traction de la chaîne pour le levage d'une charge complète daN	A mm	B mm	C mm	E mm	F mm	g mm	t mm	Poids kg
16.10CB005SSH030030	CB005	0,5	3	35,5	5,0 x 15,1	1	23,5	158	161	285	69	99	27	12,1
16.10CB010SSH030030	CB010	1	3	42,5	6,3 x 19,1	1	28,4	162	161	295	71	99	29	16,0	11,5
16.10CB015SSH030030	CB015	1,5	3	47,5	7,1 x 21,2	1	34,3	171	182	350	78	112	34	19,5	14,5
16.10CB020SSH030030	CB020	2	3	50,0	8,0 x 24,2	1	35,3	182	202	375	87	125	36	21,8	20
16.10CB025SSH030030	CB025	2,5	3	53,0	9,0 x 27,2	1	32,3	192	233	420	91	143	40	24,3	27
16.10CB030SSH030030	CB030	3	3	56,0	7,1 x 21,2	2	35,3	171	235	510	78	162	42,5	27,2	24
16.10CB050SSH030035	CB050	5	3	63,0	9,0 x 27,2	2	33,3	192	282	600	91	194	46,5	34,5	41
16.10CB075SSH035040	CB075	7,5	3,5	85,0	9,0 x 27,2	3	34,3	192	373	770	91	253	72,5	47,5	63
16.10CB100SSH035050	CB100	10	3,5	85,0	9,0 x 27,2	4	35,3	192	438	760	111	308	72,5	47,5	83
16.10CB150SSH035045	CB150	15	3,5	100	9,0 x 27,2	6	36,3	268	492	1 020	119	337	80,0	60,0	155
16.10CB200SSH035045	CB200	20	3,5	110	9,0 x 27,2	8	35,3 x 2	374	746	1 180	187	373	81,0	67,0	235
16.10CB300SSH035045	CB300	30	35	125	9,0 x 27,2	10	42,1 x 2	404	746	1 300	202	373	103	85,0	310
16.10CB400SSH035045	CB400	40	3,5	140	9,0 x 27,2	14	42,1 x 2	502	760	1 480	251	380	104	95,0	480
16.10CB500SSH035045	CB500	50	3,5	155	9,0 x 27,2	16	48,0 x 2	544	796	1 560	272	398	112	106,0	640
