Informations générales : Dispositif utilisé pour monter ou tirer des câbles d'acier. Le ressort permet une bonne prise de la pince ou de la grenouille sur le câble d'acier, même lorsque ce dernier n'est pas chargé.
RTC4-10 : oeil rond.
RTC16-38 : oeil oval.

  • Note: Ne convient pas pour les opérations de levage.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

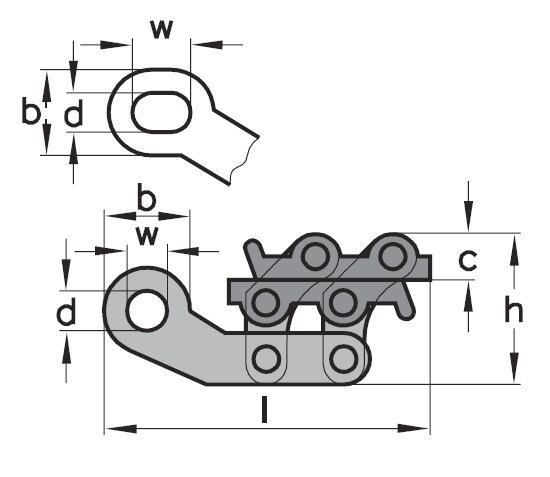

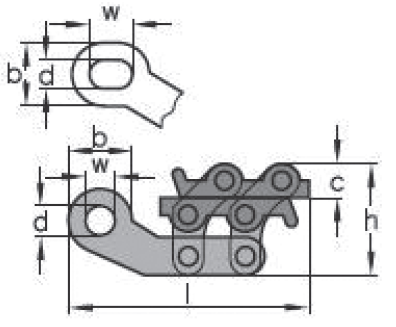

Réf. Type W (mm) Dia. câble (mm) Section transversale (mm²) B (mm) C (mm) D (mm) h fermé (mm) h ouvert (mm) h ouverture (mm) l (mm) Poids
kg
CAD
161688 RTC4 19 1 - 4 1 - 16 36 15 19 47 51 6,5 124 0,25
142845 RTC8 20 3 - 8 6 - 35 47 21 20 76 82 10,0 169 0,85
161799 RTC10 18 5 - 10 16 - 70 44 24 18 80 88 12,0 195 1,1
158252 RTC16 39 8 - 16 50 - 150 54 25 30 83 97 19,0 245 1,8
107583 RTC26 38 12 - 26 95 - 400 62 31 29 107 130 26,0 265 3,5
161258 RTC38 38 20 - 38 240 - 800 62 36 29 126 153 40,0 286 6,5
