Kito

Généralité : Appareil endurant et fiable de fabrication japonaise. Capacité jusqu'à 50 tonnes

Carter double pour une meilleure protection contre la poussière et l'eau

Carter de réducteur à l'épreuve des chocs extérieurs

Mécanisme réducteur précis permettant une manipulation facile et en douceur

Chaîne de charge nickelée nuance 100 (V) (1000 N/mm²) conformément à la norme 818-7.

Crochets à large ouverture, avec linguets avec blocage de sécurité



En option :

Bac à chaîne en toile résistante aux intempéries, recommandé pour les grandes hauteurs de levée

Limiteur de charge pour protéger l'utilisateur contre toute manoeuvre incorrecte de surcharge

  • Marquage: CMU, CE et numéro de série
  • Finition: Peint
  • Coefficient de sécurité: 4:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

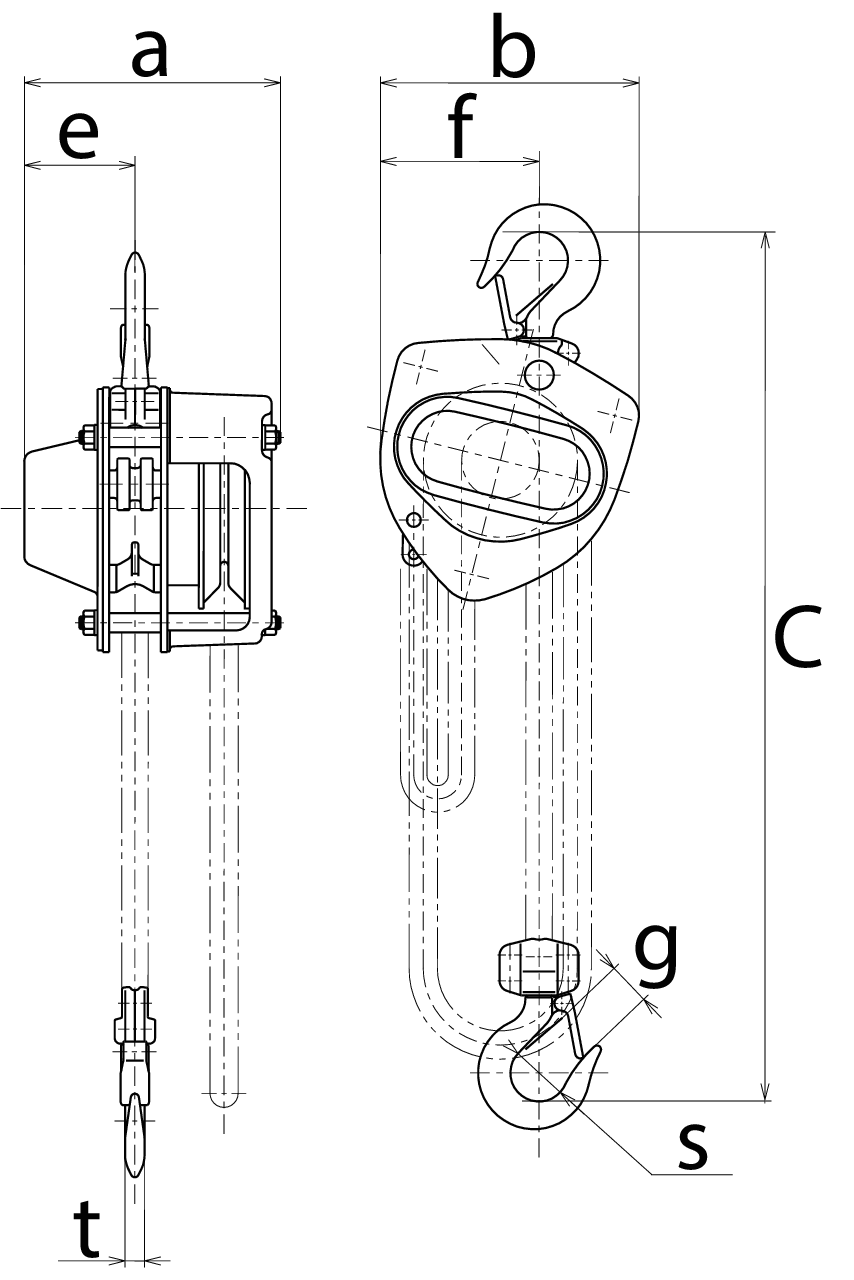

Réf. Type CMU
Tonnes
s
mm
Ø chaîne de charge
mm
Brins (#) Hauteur de levage standard
m
Chain pull to lift full load in daN A
mm
B
mm
C
mm
E
mm
F
mm
g
mm
t
mm
Poids
kg
CAD
16.10CB005SSH030030 CB005 0,5 35,5 5,0 x 15,1 1 3 23,5 158 161 285 69 99 27 12,1 10
16.10CB010SSH030030 CB010 1 42,5 6,3 x 19,1 1 3 28,4 162 161 295 71 99 29 16,0 11,5
16.10CB015SSH030030 CB015 1,5 47,5 7,1 x 21,2 1 3 34,3 171 182 350 78 112 34 19,5 14,5
16.10CB020SSH030030 CB020 2 50,0 8,0 x 24,2 1 3 35,3 182 202 375 87 125 36 21,8 20
16.10CB025SSH030030 CB025 2,5 53,0 9,0 x 27,2 1 3 32,3 192 233 420 91 143 40 24,3 27
16.10CB030SSH030030 CB030 3 56,0 7,1 x 21,2 2 3 35,3 171 235 510 78 162 42,5 27,2 24
16.10CB050SSH030035 CB050 5 63,0 9,0 x 27,2 2 3 33,3 192 282 600 91 194 46,5 34,5 41
16.10CB075SSH035040 CB075 7,5 85,0 9,0 x 27,2 3 3,5 34,3 192 373 770 91 253 72,5 47,5 63
16.10CB100SSH035050 CB100 10 85,0 9,0 x 27,2 4 3,5 35,3 192 438 760 111 308 72,5 47,5 83
16.10CB150SSH035045 CB150 15 100 9,0 x 27,2 6 3,5 36,3 268 492 1 020 119 337 80,0 60,0 155
16.10CB200SSH035045 CB200 20 110 9,0 x 27,2 8 3,5 35,3 x 2 374 746 1 180 187 373 81,0 67,0 235
16.10CB300SSH035045 CB300 30 125 9,0 x 27,2 10 3,5 42,1 x 2 404 746 1 300 202 373 103 85,0 310
16.10CB400SSH035045 CB400 40 140 9,0 x 27,2 14 3,5 42,1 x 2 502 760 1 480 251 380 104 95,0 480
16.10CB500SSH035045 CB500 50 155 9,0 x 27,2 16 3,5 48,0 x 2 544 796 1 560 272 398 112 106,0 640
