La boucle de levage est composée d’un câble galvanisé de haute résistance. Avant toute utilisation, il faut vérifier que :

  • la boucle de levage est entièrement vissée ;
  • les filetages soient propres ;
  • la boucle de levage n’est pas endommagée.



Son utilisation doit être limitée à des efforts de traction oblique dont l’angle est compris entre 0 et 45° par rapport à l’axe de la douille. Le diamètre des crochets utilisés doit être supérieur ou égal à celui du câble afin d’éviter une usure prématurée.

En cas de déformation ou de filetage, la boucle de levage n’est pas réparable et doit être automatiquement remplacée. Chaque boucle doit être contrôlée au moins une fois par an.



Toutes les boucles de levage sont certifiées  et fournies avec un certificat, et une notice d’utilisation et de sécurité.

  • Marquage: Marqué CE
  • Note: Dans le cas d'une manipulation avec plusieurs boucles, l'utilisation d'un palonnier est obligatoire.
  • Coefficient de sécurité: 6:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

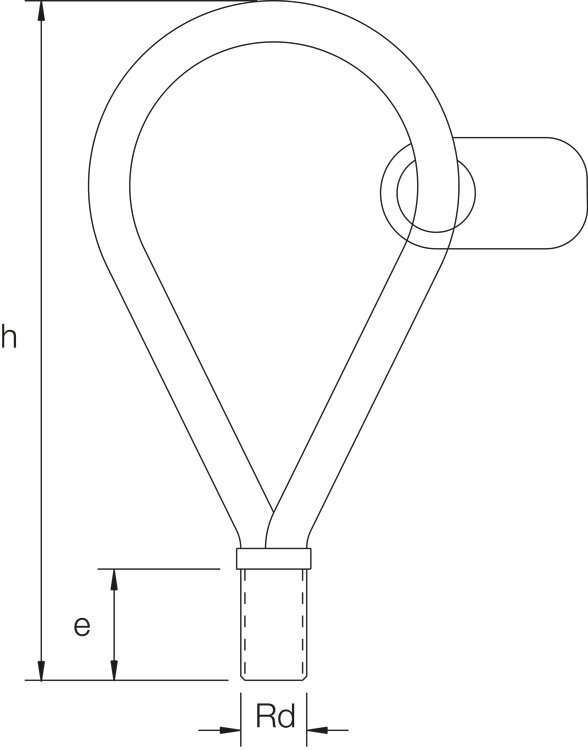

Réf. E
mm
h
mm
Rd
mm
Poids
kg
CAD
99.1164701200 27 165 16 1,2
99.1164902000 35 215 20 2
99.1165002500 44 255 24 2,5
99.1165104000 55 300 30 4
99.1165206300 68 360 36 6,3
99.1165308000 75 425 42 8
99.1165412500 95 530 52 12,5
99.1164500500 22 155 12 500
