Informations générales :

Les aimants de levage permanents sont polyvalents, faciles d’utilisation et offrent une bonne sécurité. Ils ont besoin d’une faible maintenance et conservent leur magnétisation sur une longue durée. L’aimant est très puissant au vu de ses dimensions et sa légèreté. La poignée comprend un dispositif de verrouillage positif et de double verrouillage pour plus de sécurité.



Retrouvez l’ensemble des produits Powertex et leurs notices d’utilisation sur le site https://www.powertex-products.com/

  • Matériel: Matériau magnétique de haute qualité dans un boîtier solide et résistant
  • Marquage: Selon la norme, WLL, CE, numéro de série individuel, numéro d'identification du fabricant, date de fabrication et étiquette d'avertissement.
  • Température maximale d'utilisation: -40°C à +80°C.
  • Finition: Peint à la poudre
  • Norme: EN 13155
  • Note: La capacité de levage maximale est basée sur le levage de tôles en acier propres, plates et à faible teneur en carbone et avec toute la surface de la zone du pôle de l’aimant en contact avec la charge.
  • Coefficient de sécurité: 3,5:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

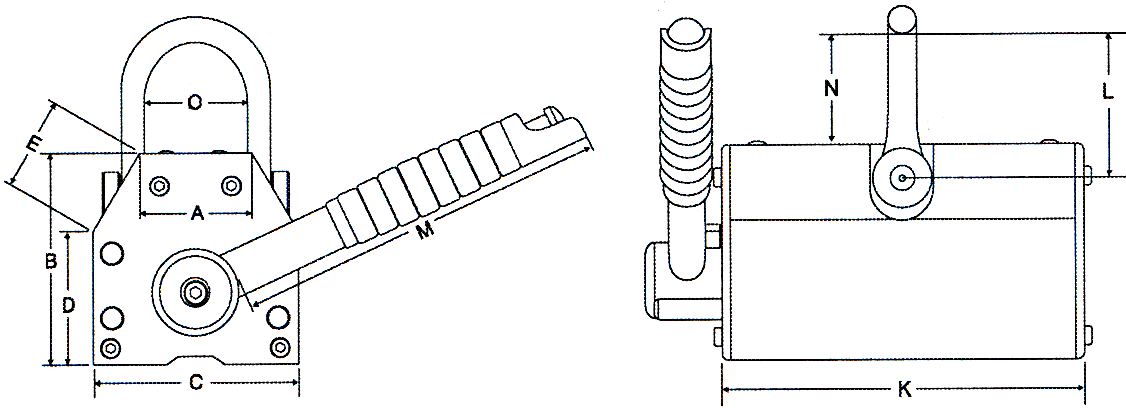

Réf. Type CMU
Tonnes
Force maximale à appliquer sur le levier kgf Force maximale à appliquer sur le levier kN A
mm
B
mm
C
mm
D
mm
E
mm
K
mm
L
mm
M
mm
N
mm
O
mm
Poids
kg
CAD
16.45PLM001 PLM-1 0,1 < 4 0,039 29 71 64 47 29 92 54 130 45 31 3
16.45PLM003 PLM-3 0,3 < 8 0,078 39 96 88 63 41 165 78 158 63 45 10
16.45PLM006 PLM-6 0,6 < 8 0,078 51 118 118 74 57 216 114 199 94 57 20
16.45PLM010 PLM-10 1 < 16 0,157 64 140 148 90 66 286 126 246 106 73 40
16.45PLM020 PLM-20 2 < 16 0,157 92 188 188 122 82 397 150 375 120 100 95
