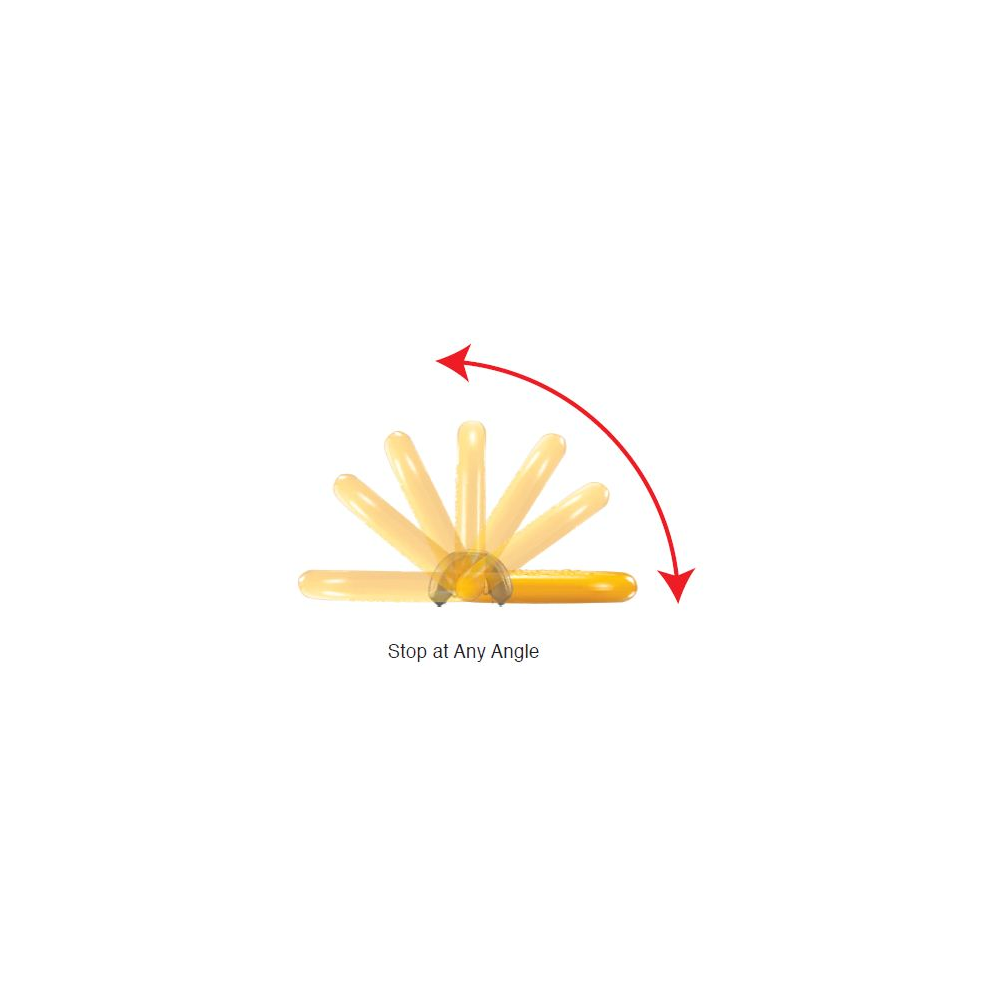

Les anneaux pivotent à 180° et peuvent être utilisés sous charge dans toutes les directions.

Les pièces soumises à la charge sont soumises à 100% à un test magnaflux de détection de fissure.

Les pièces forgées individuellement sont traçables jusqu'au certificat d'essai.

Testé à l'épreuve jusqu'à 2,5 fois la CMU, testé en fatigue jusqu'à 1,5 fois la CMU.

Un ressort protégé maintient l'anneau dans la position requise. Les pièces sont reliées de telle sorte qu'elles restent en place. Le ressort réduit également le bruit causé par les vibrations.

  • Matériel: Fabriqué en acier allié forgé, trempé et revenu.
  • Marquage: Selon la norme, Marqué CE, CMU, taille, qualité de l'acier, identification du fabricant et traçabilité.
  • Norme: EN 1677-1

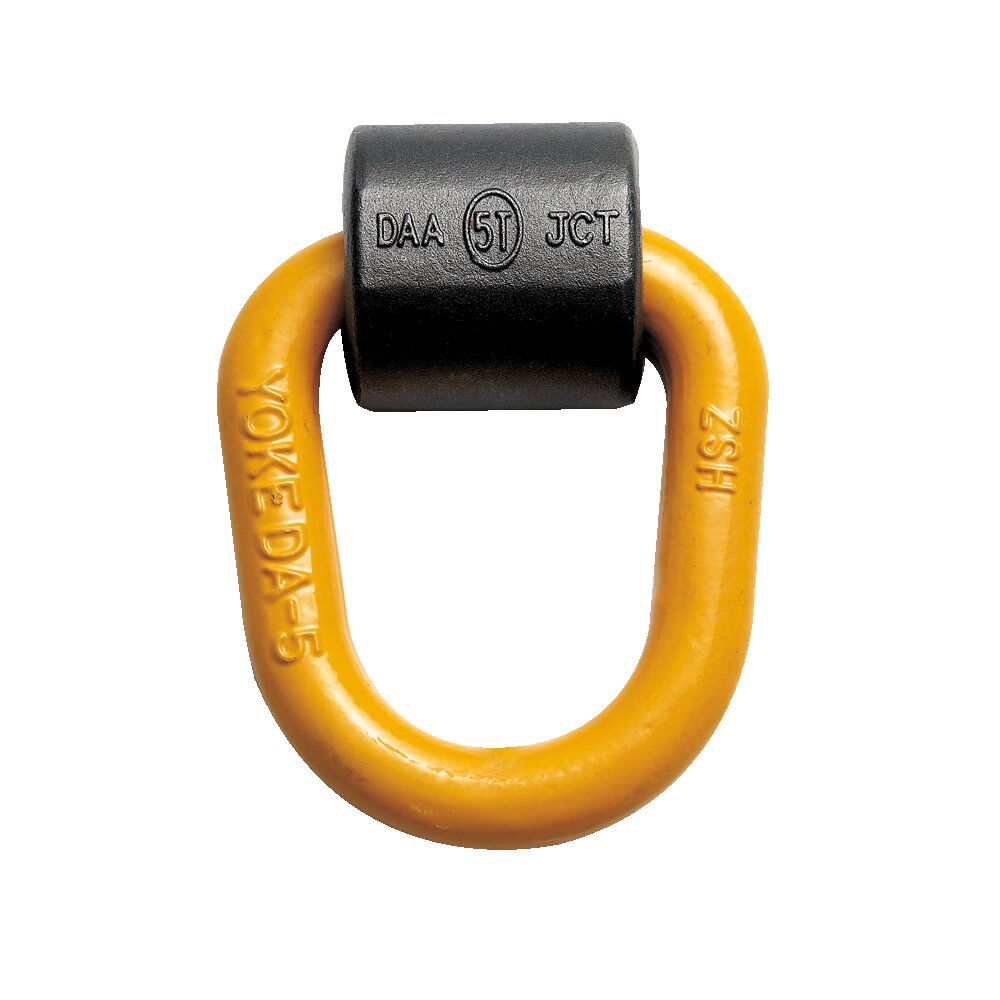

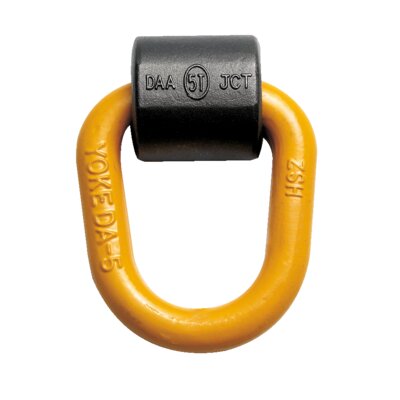

Anneau de levage Yoke
Anneau à souder
Anneau de levage angle

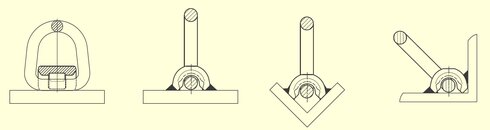

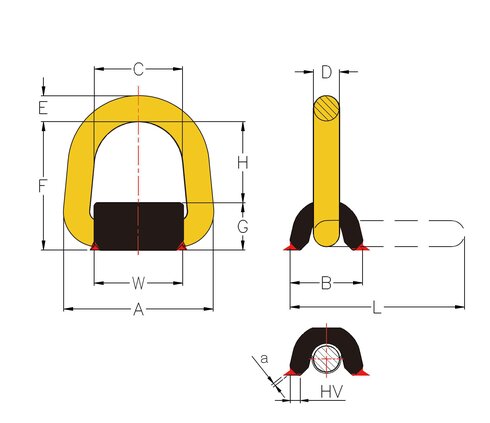

Anneau de levage schéma Angle anneau à souder
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
W mm HV
mm
a
mm
Poids
kg
172654 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
172655 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
172656 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
172657 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
172658 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8
