Crosby

- Corps normalisé

- Charge d'épreuve : 2.5 fois CMU

- Corps taraudés après galvanisation

- Tendeurs pour traction, non pour compression, ou alors réduire la CMU de 50%

- Ne pas charger latéralement, ne pas utiliser de barre pour tourner le corps, mais bien une clé

- Utilisation levage et arrimage (le coefficient s'applique en levage)

  • Marquage: Logo, taille et type.
  • Finition: Galvanisé à chaud.
  • Note: Les tendeurs sont recommandés uniquement pour la traction en ligne ou droite.
  • Coefficient de sécurité: 5:1

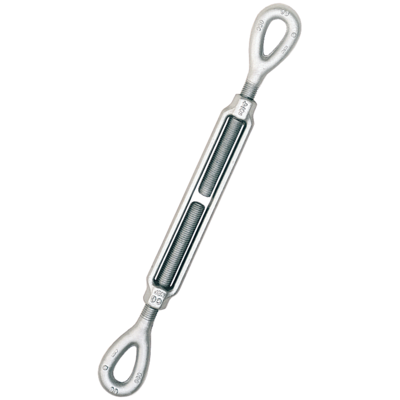

TENDEUR 2 OEILS CROSBY G226
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

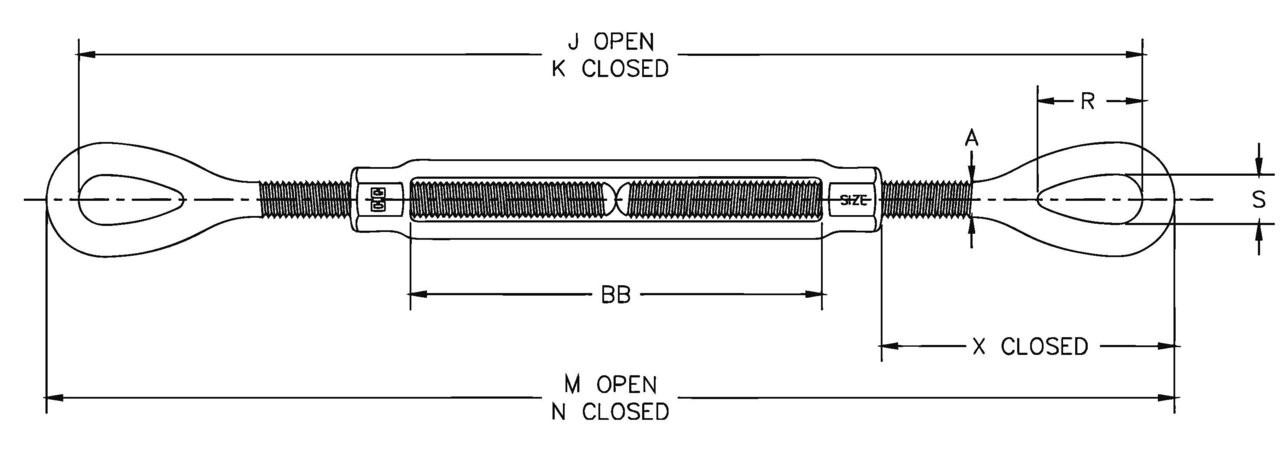

Réf. CMU
Tonnes
Dia. de filetage x lg intérieure du corps
mm
Dia. de filetage x lg intérieure du corps
inch
A
mm
J Ouvert K Fermé M Ouvert N Fermé R
mm
S
mm
X Fermé BB
mm
Poids
kg
CAD
11.501031252 0,23 6,35 x 102 1/4 x 4 6,35 303 202 314 213 20,6 8,64 44,6 103 0,13
11.501031270 0,36 7,94 x 114 5/16 x 4-1/2 7,94 354 239 368 253 24,1 11,2 55,8 116 0,22
11.501031298 0,54 9,53 x 152 3/8 x 6 9,53 446 294 463 311 28,7 13,5 62,9 115 0,34
11.501031314 1 12,7 x 152 1/2 x 6 12,7 506 354 529 376 35,8 18,0 90,4 153 0,78
11.501031350 1 12,7 x 305 1/2 x 12 12,7 819 514 841 536 35,8 18,0 89,9 314 1,19
11.501031378 1,59 15,9 x 152 5/8 x 6 15,9 552 399 577 425 45,7 22,4 110 153 1,25
11.501031412 1,59 15,9 x 305 5/8 x 12 15,9 865 560 891 586 45,7 22,4 110 315 1,87
11.501031430 2,36 19,1 x 152 3/4 x 6 19,1 590 438 622 470 53,1 25,4 130 156 1,91
11.501031476 2,36 19,1 x 305 3/4 x 12 19,1 905 600 937 632 53,1 25,4 129 320 2,78
11.501031494 2,36 19,1 x 457 3/4 x 18 19,1 1 210 753 1 242 785 53,1 25,4 130 471 3,55
11.501031519 3,27 22,2 x 305 7/8 x 12 22,2 932 627 970 665 60,5 31,8 147 309 4,01
11.501031537 3,27 22,2 x 457 7/8 x 18 22,2 1 249 792 1 287 830 60,5 31,8 147 473 5,22
11.501031555 4,54 25,4 x 152 1 x 6 25,4 666 514 711 559 76,2 36,3 165 157 4,36
11.501031573 4,54 25,4 x 305 1 x 12 25,4 971 666 1 016 711 76,2 36,3 165 309 5,88
11.501031591 4,54 25,4 x 457 1 x 18 25,4 1 276 819 1 321 864 76,2 36,3 165 462 7,4
11.501031617 4,54 25,4 x 610 1 x 24 25,4 1 596 987 1 641 1 031 76,2 36,3 164 631 9,14
11.501031635 6,89 31,8 x 305 1-1/4 x 12 31,8 1 070 766 1 127 822 91,2 46,2 216 306 9,01
11.501031653 6,89 31,8 x 457 1-1/4 x 18 31,8 1 375 918 1 432 975 91,2 46,2 216 459 10,8
11.501031671 6,89 31,8 x 610 1-1/4 x 24 31,8 1 694 1 085 1 751 1 141 91,2 46,2 216 625 12,6
11.501031699 9,71 38,1 x 305 1-1/2 x 12 38,1 1 124 819 1 187 882 104 53,8 240 313 13
11.501031715 9,71 38,1 x 457 1-1/2 x 18 38,1 1 428 971 1 492 1 035 104 53,8 240 465 15,4
11.501031733 9,71 38,1 x 610 1-1/2 x 24 38,1 1 749 1 139 1 813 1 203 104 53,8 240 633 17,9
11.501031779 12,7 44,5 x 457 1-3/4 x 18 44,5 1 457 1 000 1 534 1 076 118 60,5 253 467 23
11.501031797 12,7 44,5 x 610 1-3/4 x 24 44,5 1 762 1 153 1 838 1 229 118 60,5 253 619 26,4
11.501031813 16,8 51,01 x 610 2 x 24 50,8 1 922 1 313 2 011 1 402 148 68,3 331 622 37,9
11.501031831 27,2 63,5 x 610 2-1/2 x 24 63,5 2 011 1 402 2 113 1 503 165 79,2 350 625 67,4
11.501031859 34,01 70,0 x 610 2-3/4 x 24 69,9 2 066 1 456 2 180 1 571 178 82,6 383 626 79,1
