Powertex

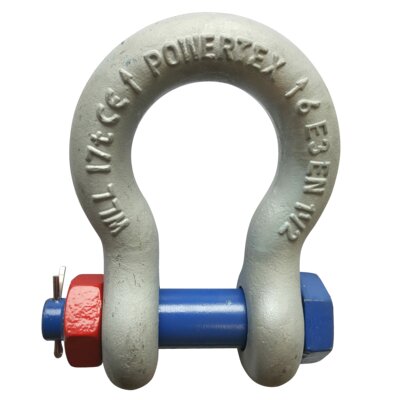

Axe boulonné goupillé

  • Matériau: Acier allié forgé
  • Marquage: CMU, CE, dimension, grade, numéro de tracabilité
  • Finition: galvanisé à chaud, axe peint
  • Norme: EN 13889
  • Coefficient de sécurité: 6:1
  • Grade: 6
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

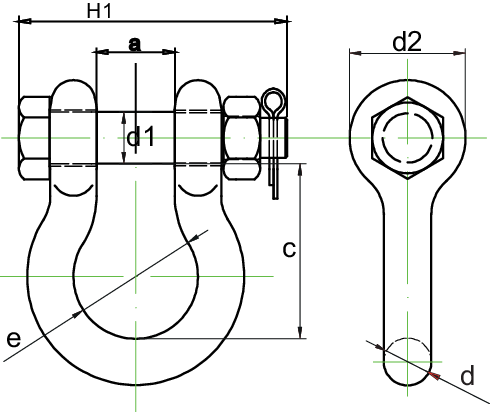

Réf. Stock Dia. axe d1 (mm) Taille nominale a* (mm) c* (mm) d (mm) d2 (mm) E (mm) H1 (mm) Poids
kg
CAD
163865 0,5 1 232 8 1/4 13 29 6,5 17,5 20 42,5 0,05
163866 0,75 1 233 9,5 5/16 13,5 31 8 21 21,5 47 0,1
163867 1 1 234 11,2 3/8 17 37 10 25 26,2 56,5 0,15
163868 1,5 1 235 12,7 7/16 18,5 43 11,3 27 29,5 63,5 0,22
163869 2 1 236 15,8 1/2 20,6 48 12,7 30,5 33,3 75,5 0,36
163870 3,25 1 237 18,8 5/8 27 60 16 40 43 92 0,76
163871 4,75 1 238 22 3/4 32 72 19 48 51 106 1,2
163872 6,5 1 239 25 7/8 37 85 22 54 58 120 1,8
163873 8,5 1 240 28 1 43,5 96 26,5 60 68,5 135 2,6
163874 9,5 1 241 32 1-1/8 48 109 29 68 75 143 3,8
163875 12 1 242 35 1-1/4 53 121 32 76 84 164 5,3
163876 13,5 1 243 38 1-3/8 59 134 35 84 94 182 7,2
163877 17 1 244 42 1-1/2 62 149 38 92 99 195 9,4
163944 25 1 245 50 1-3/4 75 178 45 106 128 224 15
163945 35 1 246 56 2 84 197 52 122 148 248 24
163946 55 1 247 70 2-1/2 107 270 66 145 186 302 45
165353 85 1 248 80 3 130 325 76 165 205 395 70
*Tolerance: +/- 5%
