Crosby

- Axe vissé

- Les charges doivent être raisonnablement centrées sur les axes

- Usure maximale admissible : 5% du diamètre du corps ou de l'axe

- Charge d'épreuve : 2 fois la CMU

- Code de traçabilité intégré et certificat 3.1 sur demande.

- Norme : EN 13889.

  • Matériau: Acier allié trempé et revenu
  • Norme: EN 13889
  • Coefficient de sécurité: 6:1
  • Grade: 6

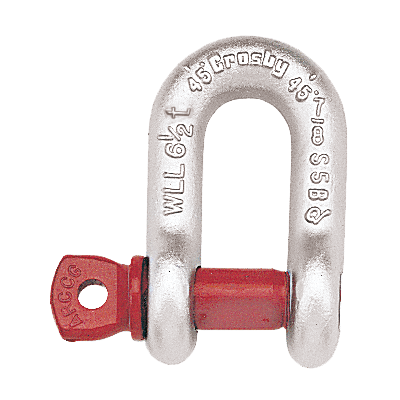

MANILLE DROITE VISSEE CROSBY G210

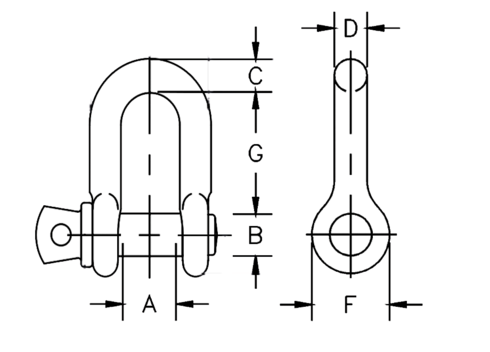

MANILLE DROITE VISSEE CROSBY G210_DESSIN MANILLE DROITE VISSEE CROSBY G210_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
CMU Taille nominale (inch) Tolérance +/- G Tolérance +/- A A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) K (mm) L (mm) M (mm) Poids
kg
CAD
0,5 1/4 1,5 1,5 11,9 7,87 6,35 6,35 24,6 15,5 22,4 40,4 4,83 35,1 0,05
0,75 5/16 1,5 1,5 13,5 9,65 7,87 7,87 29,5 19,1 33 48,5 5,59 42,2 0,08
1 3/8 3,3 1,5 16,8 11,2 9,65 9,65 35,8 23,1 31,8 58,5 6,4 51,5 0,13
1,5 7/16 3,3 1,5 19,1 12,7 11,2 11,2 41,4 26,9 36,6 67,5 7,87 60,5 0,2
2 1/2 3,3 1,5 20,6 16 12,7 12,7 46 30,2 41,4 77 9,65 68 0,27
3,25 5/8 3,3 1,5 27 19,1 15,8 16 58,5 38,1 51 95 11,2 85 0,57
4,75 3/4 6,35 1,5 31,8 22,4 20,6 19,1 70 46 60,5 115 12,7 101 1,19
6,5 7/8 6,35 1,5 36,6 25,4 24,6 22,4 81 53 71,5 135 12,7 114 1,43
8,5 1 6,35 1,5 42,9 28,7 25,4 25,4 93,5 60,5 81 151 14,2 129 2,15
9,5 11/8 6,35 1,5 46 31,8 31,8 28,7 103 68,5 91 172 16 142 3,06
12 11/4 6,35 3,3 51 35,1 35,1 31,8 115 76 100 191 17,5 156 4,11
13,5 13/8 6,35 3,3 57 38,1 38,1 35,1 127 84 111 210 19,1 174 5,28
17 11/2 6,35 3,3 60,5 41,4 41,2 38,1 137 92 122 230 20,6 187 7,23
25 13/4 6,35 3,3 70 51 54 44,5 162 106 146 279 25,4 231 12,13
35 2 6,35 3,3 82,5 57 51 51 184 122 171 312 30 263 19,19
55 21/2 6,35 6,35 105 70 66,5 66,5 238 145 203 377 35,1 330 32,55
