Crosby

- Axe boulonné goupillé

- Les charges doivent être raisonnablement centrées sur les axes

- Usure maximale admissible : 5% du diamètre du corps ou de l'axe

- Charge d'épreuve : 2 fois la CMU

- Code de traçabilité intégré et certificat 3.1 sur demande.

- Norme : EN 13889.

  • Matériel: Acier allié trempé et revenu
  • Marquage: Selon la norme, Marqué CE
  • Finition: Galvanisée à chaud ou teintée
  • Norme: EN 13889
  • Coefficient de sécurité: 6:1
  • Grade: 6

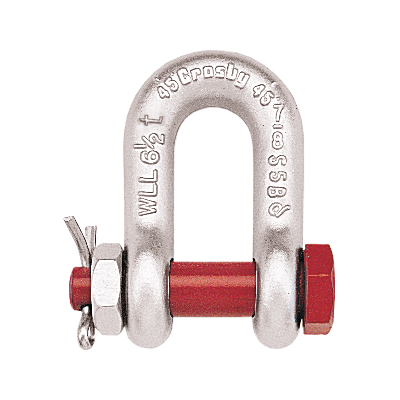

MANILLE DROITE CROSBY BOULONNEE GOUPILLEE G2150_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Taille nominale
inch
Working Load Limit*
ton
Tolérance +/- G Tolérance +/- R A
mm
B
mm
D
mm
F
mm
G
mm
K
mm
M
mm
P
mm
R
mm
Poids CAD
11.301019768 1/4 0,5 1,50 1,50 11,9 7,85 6,35 15,5 19,1 40,4 24,6 39,6 6,35 0,06
11.301019770 5/16 0,75 1,50 1,50 13,5 9,65 7,85 19,1 25,4 48,5 29,5 46,2 7,85 0,1
11.301019772 3/8 1 1,50 3,30 16,8 11,2 9,65 23,1 31,0 58,5 35,8 55,0 9,65 0,15
11.301019774 7/16 1,5 1,50 3,30 19,1 12,7 11,2 26,9 36,1 67,5 41,4 63,5 11,2 0,22
11.301019775 1/2 2 1,5 3,3 20,6 16,0 12,7 30,2 41,4 77 46,0 71 12,7 0,34
11.301019793 5/8 3,25 1,50 3,30 26,9 19,1 16,0 38,1 51,0 95,5 58,5 89,5 16,0 0,67
11.301019819 3/4 4,75 1,50 6,35 31,8 22,4 19,1 46,0 60,5 115 70,0 103 20,6 1,14
11.301019837 7/8 6,5 1,50 6,35 36,6 25,4 22,4 53,0 71,5 135 81,0 120 24,6 1,74
11.301019855 1 8,5 1,50 6,35 42,9 28,7 25,4 60,5 81,0 151 93,5 135 25,4 2,52
11.301019873 1-1/8 9,5 1,50 6,35 46,0 31,8 28,7 68,5 91,0 172 103 150 31,8 3,45
11.301019891 1-1/4 12 1,50 6,35 51,5 35,1 31,8 76,0 100 191 115 165 35,1 4,9
11.301019917 1-3/8 13,5 3,30 6,35 57,0 38,1 35,1 84,0 111 210 127 183 38,1 6,24
11.301019935 1-1/2 17 3,30 6,35 60,5 41,4 38,1 92,0 122 230 137 196 41,1 8,39
11.301019953 1-3/4 25 3,30 6,35 73,0 51,0 44,5 106 146 279 162 230 54,0 14,2
11.301019971 2 35 3,30 6,35 82,5 57,0 51,0 122 172 312 184 264 60,0 14,2
11.301019991 2-1/2 55 6,35 6,35 105 70,0 66,5 145 203 377 238 344 66,5 38,6
11.301020013 3 † 85 6,35 6,35 127 82,5 76,0 165 216 429 279 419 89,0 56
