Crosby

Informations générales : Emerillon sans roulement. Conforme à la Federal Specification RR-C-271D.





  • Matériel: acier allié.
  • Marquage: CMU, nom du fabricant
  • Finition: Galvanisé.
  • Note: Ces émerillons conviennent pour positionner une charge mais ne peuvent pas pivoter sous charge.
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

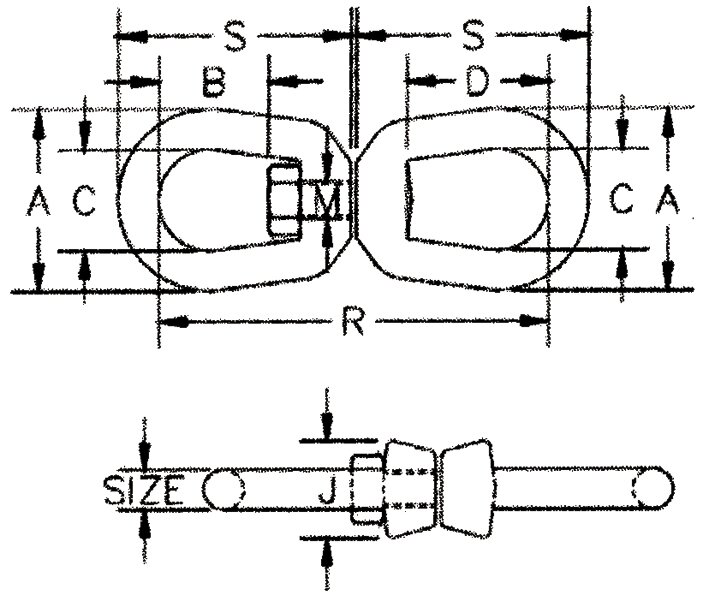

Réf. Dia.
mm
CMU
Tonnes
A
mm
B
mm
C
mm
D
mm
J
mm
M
mm
R
mm
S
mm
Poids
kg
CAD
424 6 0,39 31,8 17,5 19,1 26,9 17,5 7,85 74,5 42,9 0,1
425 8 0,57 41,4 20,6 25,4 31,8 20,6 9,5 90,0 52,0 0,18
426 10 1,02 51 23,9 31,8 38,1 25,4 12,7 109 63,5 0,32
427 13 1,63 63,5 33,3 38,1 51,0 33,3 16,0 138 81,0 0,6
428 16 2,36 76 39,5 44,5 60,5 38,1 19,1 167 98,5 1,13
429 19 3,27 89 44,5 51,0 67,0 47,8 22,4 183 109 1,82
430 22 4,54 102 52 57,0 77,5 54,0 25,4 213 127 2,83
431 25 5,67 114 58,5 63,5 89,0 60,5 28,7 245 146 4,06
432 32 8,16 143 68,5 79,5 93,5 76,0 38,1 291 172 7,42
433 38 20,5 180 98,5 104 98,5 95,2 57,0 424 252 20,8
