Charge d'épreuve : 2 x CMU

La CMU indiquée est pour un levage à la verticale

  • Matériau: Acier carbonne C15
  • Marquage: Selon la norme, CE, CMU, filetage
  • Finition: Brut ou zingué
  • Norme: DIN 582
  • Coefficient de sécurité: 6:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

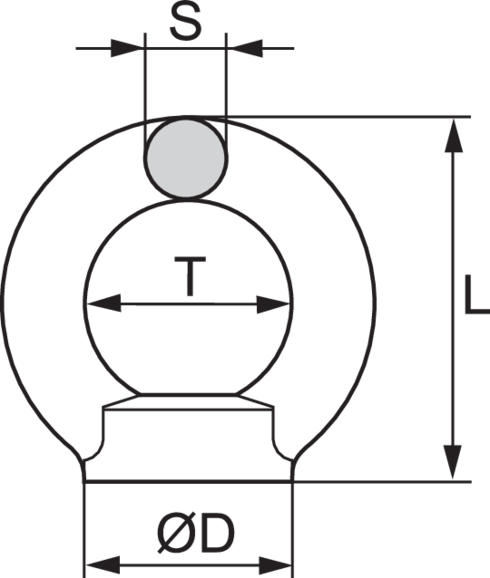

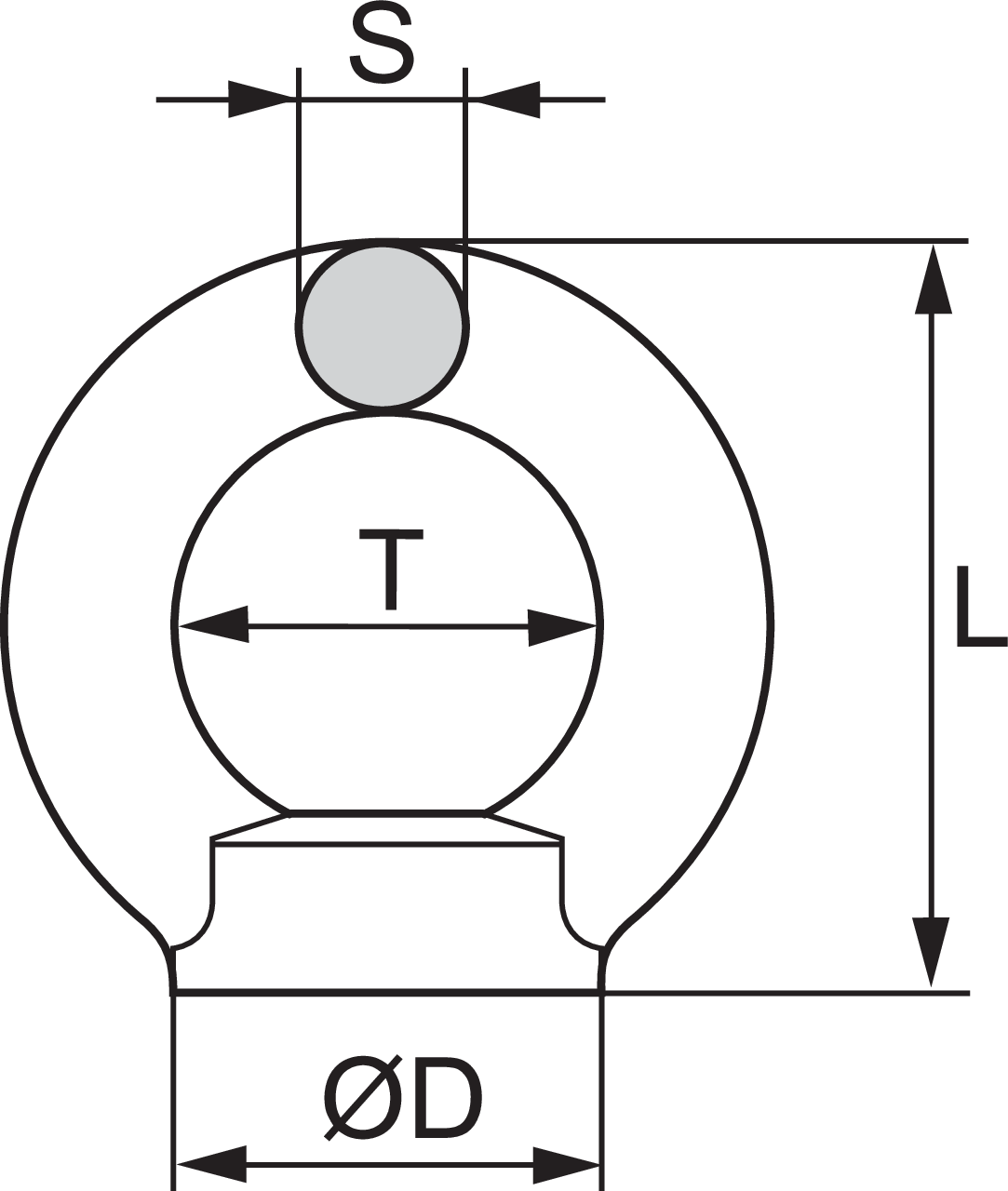

Filetage D (mm) L (mm) S (mm) T (mm) Poids
kg
CAD
14051 0,14 M8 20 36 8 20 0,05
14052 0,23 M10 25 45 10 25 0,09
14053 0,34 M12 30 53 12 30 0,16
14055 0,7 M16 35 62 14 35 0,24
14057 1,2 M20 40 71 16 40 0,36
14059 1,8 M24 50 90 20 50 0,72
11.40582C15E30 3,2 M30 65 109 24 60 1,3
11.40582C15E36 4,6 M36 75 128 28 70 2,1
11.40582C15E42 6,3 M42 85 147 32 80 3,1
11.40582C15E46 8,6 M48 100 168 38 90 5

Download CAD

Description

Get CAD
Télécharger

  WLL (ton)
M8 0.14 0.095
M10 0.23 0.17
M12 0.34 0.24
M16 0.7 0.5
M20 1.2 0.83
M24 1.8 1.27
M30 3.2 2.6
M36 4.6 3.7
M42 6.3 5
M48 8.6 6.1
