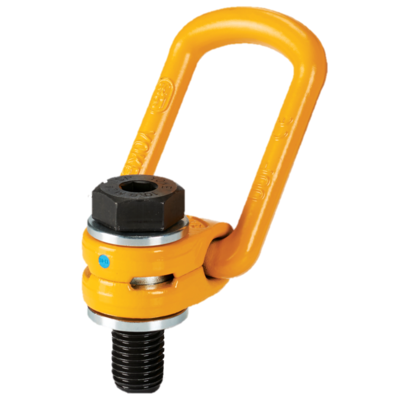

Rotation à 360° et pivote à 90°.

Les composants sollicités lors de l'opération de levage sont soumis à un test magnaflux de détection de fissure.

La traçabilité est assurée par chaque pièce forgée ainsi que par l'axe fileté.

Les boulons sont à filetage métrique (ASME / ANSI B18.3.1M). La vis à tête cylindrique est en alliage grade 12.9, conforme à la norme ISO 4762.

Épreuves individuelles réalisées à 2,5 X CMU.

Test de fatigue à 1,5 X CMU.

Tous les anneaux à tréteau respectent ou dépassent les exigences de la norme ASME B30.26.

Assemblage rapide et simple, seul un trou taraudé est requis.

  • Matériel: Acier allié, trempé et revenu
  • Marquage: Selon la norme, Marqué CE, CMU, taille, qualité de l'acier, numéro d'identification du fabricant et traçabilité.
  • Température maximale d'utilisation: -40° à +200°C (sans diminution de la CMU).
  • Finition: Peint.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

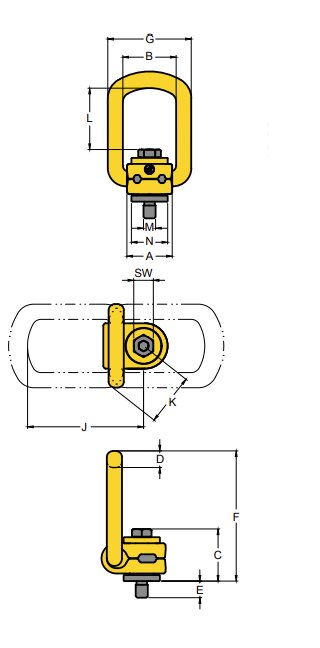

Réf. CMU
Tonnes
Thread
M
mm
Thread length (E)
mm
Pitch DIN13 Couple de serrage
Nm
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
S
mm
SW
mm
Poids
kg
CAD
11.428-211-003 0,3 M 8 11 1,25 30 30 35 35 10 85 55 29 6 13 0,2
11.428-211-006 0,63 M 10 16 1,5 60 30 35 36 10 85 55 29 6 17 0,3
11.428-211-010 1 M 12 18 1,75 100 33 37 44 14 98 57 36 8 19 0,5
11.428-211-012 1,2 M 14 21 2 120 33 37 45 14 98 57 36 10 22 0,5
11.428-211-015 1,5 M 16 24 2 150 33 37 46 14 98 57 36 10 24 0,5
11.428-211-020 2 M 18 26 2,5 200 50 54 57 17 140 82 44 12 30 1,3
11.428-211-025 2,5 M 20 30 2,5 250 50 54 57 17 140 82 44 12 30 1,3
11.428-211-040 4 M 24 36 3 400 50 54 59 17 140 82 44 14 36 1,4
11.428-211-042 4 M 27 38 3 400 60 65 79 23 170 99 62 17 41 2,8
11.428-211-050 5 M 30 48 3,5 500 60 65 81 23 170 99 62 17 46 3,1
11.428-211-070 7 M 36 54 4 700 60 65 88 23 178 99 65 22 55 3,3
11.428-211-080 8 M 36 62 4 800 77 85 101 27 225 124 78 22 55 5,8
11.428-211-100 10 M 42 72 4,5 1 000 77 85 104 27 225 124 78 24 65 6,3
11.428-211-150 15 M 42 63 4,5 1 500 95 104 112 36 256 158 86 24 65 10,8
11.428-211-200 20 M 48 72 5 2 000 95 104 120 36 259 158 90 27 75 11,6
