Codipro

Informations générales :

  • Adaptateur.
  • Pivotant sous charge.
  • Contrôle anti-fissure sur 100% du produit.
  • Autres variantes disponibles sur demande.

La CMU de l'adaptateur est égale à celle de l'anneau fixé.

  • Marquage: Selon la norme, Chaque anneau est accompagnée de recommandations d'utilisation
  • Norme: EN 1677-1
  • Attention: A utiliser uniquement avec les anneaux de levage articulés CODIPRO
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

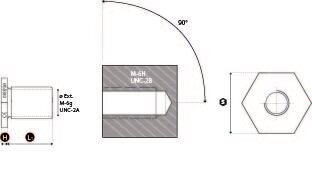

Réf. Couple de serrage
Nm
Fil extérieur Filetage intérieur maximal M ISO Filetage intérieur maximal UNC L1
mm
S
mm
H
mm
CAD
11.44ADA024 160 M 24 (x3) 18 5/8" 36 50 10
11.44ADA030 250 M 30 (x3,5) 20 7/8" 45 50 10
11.44ADA036 320 M 36 (x4) 27 1" 54 65 10
11.44ADA042 400 M 42 (x4,5) 33 1"1/4 63 75 10
11.44ADA048 600 M 48 (x5) 39 1"1/2 68 75 10
11.44ADA056 600 M 56 (x5,5) 42 1"3/4 78 95 10
11.44ADA064 600 M 64 (x6) 52 2" 90 95 10
11.44ADA100 600 M 100 (x6) 80 3"1/2 100 155 15

Download CAD
