Crosby

- Un oeil est présent d'un côté du crochet, servant de guide câble.

- Le câble passe par un trou percé dans le linguet pour faciliter son ouverture.

- Indicateurs d'angle QUIC-CHECK® forgés dans l'œil supérieur et indicateurs de déformation et d'angle forgés sur le crochet.

- L'extension de la pointe permet une manipulation facile.

- Les tailles 5,4t à 31,5t utilisent un nouveau loquet intégré (S-4320) qui répond à la norme mondiale de levage.

- Le loquet estampé robuste s'emboîte avec l'extrémité du crochet.

- Les câbles et les loquets percés ne sont pas fournis par Crosby. Ils peuvent être installés par votre revendeur Crosby agréé.



  • Matériel: Acier allié
  • Marquage: Code
  • Finition: peint jaune fluorescent.
  • Coefficient de sécurité: 4:1
  • Grade: 8
CROCHET ROV A TIGE CROSBY L-562A

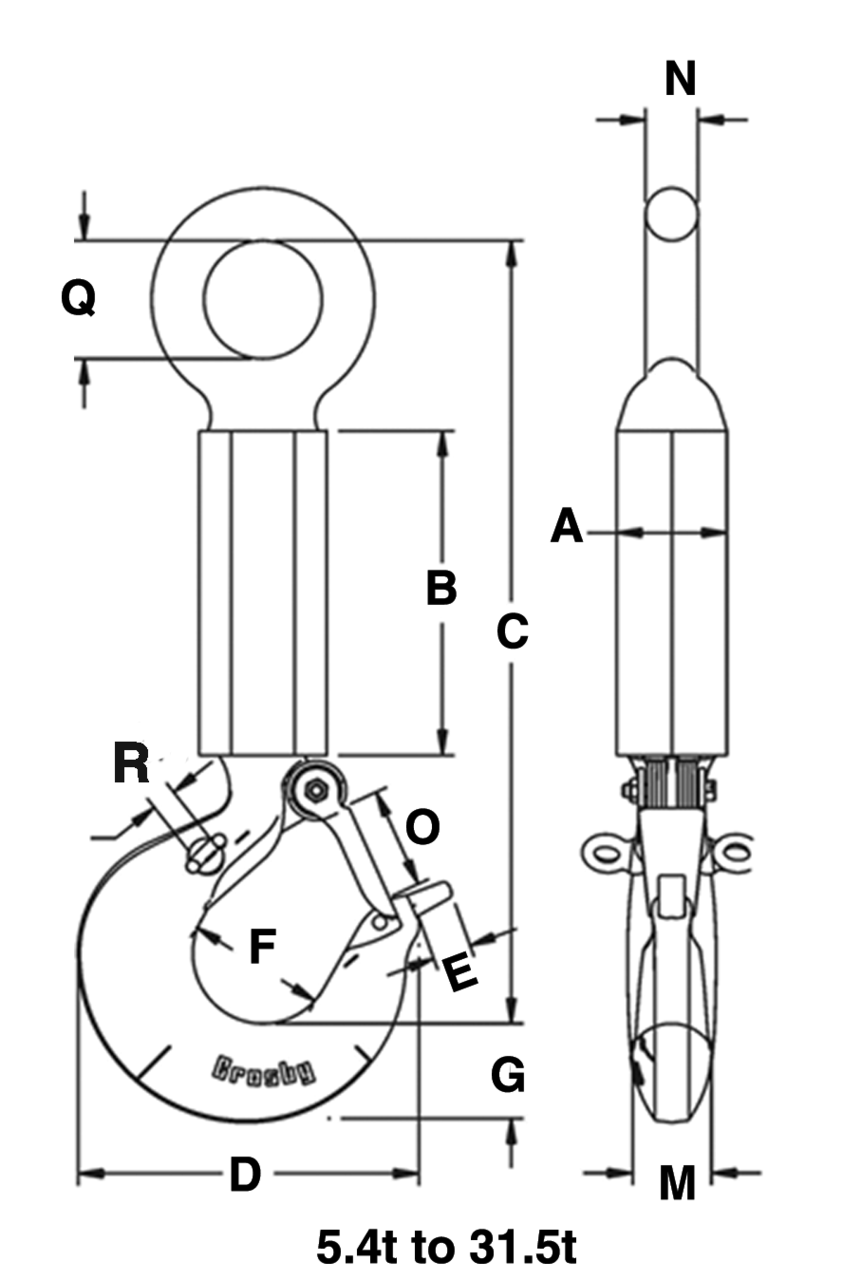

CROCHET ROV A TIGE CROSBY L-562A_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU B
mm
D
mm
E
mm
F
mm
H
mm
I
mm
J
mm
K
mm
L
mm
M
mm
AA**
mm
Poids CAD
130400 5,4 421 123 250 51 22 65 9,9 6,4 35 29 63,5 9,5
130401 11,5 518 192 250 76 32 65 30 9,7 53 41 101 15
158786 16 550 212 250 83 35 65 30 9,7 58 49 101 18
130402 22 608 263 250 108 40 85 45 19 77 60 127 31
149979 31,5 660 346 250 127 48 85 19 106 76 165 44
11.101298049 37 828 357 235 137 47 80 19 95 76 177 44
11.101298057 45 865 392 235 152 47 80 19 108 83 203 90
11.101298087 60 941 470 215 178 53 90 19 130 99 254 131
11.101298103 100 1 185 584 300 173 69 140 19 124 140 305 303
11.101298117 150 1 233 619 230 171 92 150 19 137 152 330 395
11.101298130 175 1 326 678 255 191 102 170 19 178 330 515
