Informations Générales:

En plus de faire partie intégrante de la construction, les réas ne se limitent pas aux grues mais sont également utilisées dans de nombreuses applications. Ropeblock a développé une gamme standard de réas utilisés pour la plupart des câbles. La gamme standard est en fonte ductile avec des gorges lubrifiées en graphite ; toutefois, des versions en acier moulé, nylon ou soudées sont également possibles.

En plus de faire partie intégrante d’une poulie, les réas sont aussi utilisés dans de nombreuses autres applications que sur les moufles de levage. Ropeblock a développé une gamme standard de réas utilisables avec la plupart des câbles de levage. La gamme standard est fabriquée en fonte ductile avec des gorges lubrifiées en graphite ; toutefois, des versions en acier moulé, en nylon ou soudées sont également possibles, sur fabrication.

Avantages clés :

  • Gorge optimale pour éviter les éventuels problèmes d'angle de déflexion.
  • Large choix de roulements.
  • Gorges autolubrifiantes.
  • Conception optimale.

Options :

  • Finition au choix, selon votre application, sur devis.
  • Différents diamètres d’arbre disponibles.
  • Gorge adaptable à d’autres diamètres de câble.

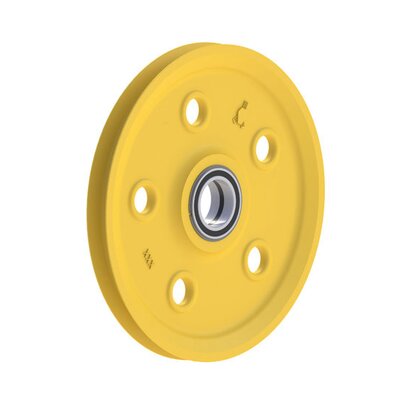

Réa à rouleaux cylindriques
Réas
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

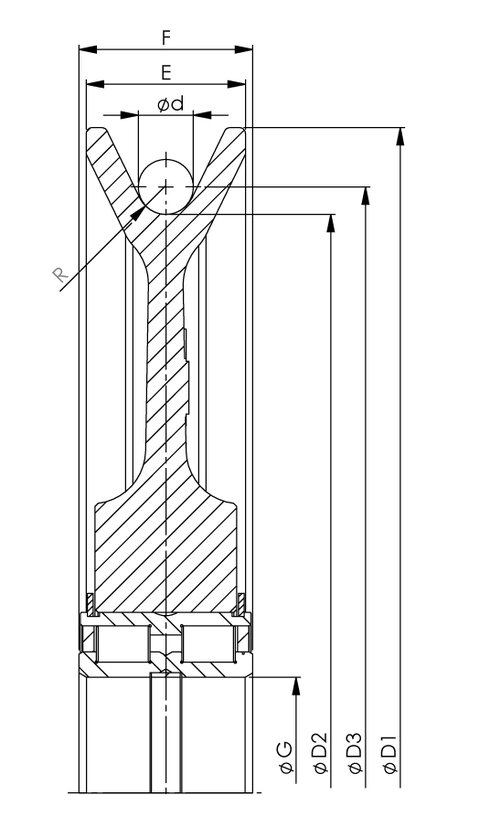

Réf. Rope diameter
mm
table.heading.Bearing Réf. modèle Rayon de la rainure Roulement R
mm
D1
mm
D2
mm
D3
mm
E
mm
F
mm
Ø G
mm
Poids
kg
Bearing type 11 Roller bearing SE .250 .5008B .6 6 SL04 5008PP 0,24 290 250 261 32 38 40 5,8
Bearing type 10 Roller bearing SE .250 .5008B .5,5 5,5 SL04 5008PP 0,22 290 250 260 32 38 40 5,9
Bearing type 13 Roller bearing SE .250 .5008B .7,2 7,2 SL04 5008PP 0,28 290 250 263 32 38 40 6,2
Bearing type 13 Roller bearing SE .280 .5010B .7 7 SL04 5010PP 0,28 320 280 293 36 40 50 8,1
Bearing type 13 Roller bearing SE .280 .5010 .7 7 SL04 5010PP 0,28 320 280 293 36 40 50 8,1
Bearing type 16 Roller bearing SE .295 .5008B .8,5 8,5 SL04 5008PP 0,33 330 295 311 32 38 40 8,8
Bearing type 16 Roller bearing SE .260 .5012 .8,5 8,5 SL04 5012PP 0,33 300 260 276 42 46 60 9,1
Bearing type 16 Roller bearing SE .280 .5012 .8,5 8,5 SL04 5012PP 0,33 320 280 296 42 46 60 9,1
Bearing type 15 Roller bearing SE .280 .5012 .8 8 SL04 5012PP 0,31 320 280 295 42 46 60 9,2
Bearing type 13 Roller bearing SE .280 .5012 .7 7 SL04 5012PP 0,28 320 280 293 42 46 60 9,4
Bearing type 14 Roller bearing SE .260 .5012 .7,5 7,5 SL04 5012PP 0,30 300 260 274 42 46 60 9,6
Bearing type 19 Roller bearing SE .280 .5012 .10 10 SL04 5012PP 0,39 320 280 299 42 46 60 10,3
Bearing type 18 Roller bearing SE .345 .5010B .9,5 9,5 SL04 5010PP 0,37 385 345 363 36 40 50 12,5
Bearing type 19 Roller bearing SE .345 .5010B .10 10 SL04 5010PP 0,39 385 345 364 36 40 50 12,5
Bearing type 19 Roller bearing SE .320 .5013 .10 10 SL04 5013PP 0,39 365 320 339 42 46 65 13,2
Bearing type 16 Roller bearing SE .320 .5013 .8,5 8,5 SL04 5013PP 0,33 365 320 336 42 46 65 13,5
Bearing type 18 Roller bearing SE .354 .5013 .9,5 9,5 SL04 5013PP 0,37 400 354 372 42 46 65 16,5
Bearing type 22 Roller bearing SE .355 .5016 .12 12 SL04 5016PP 0,47 410 355 377 55 60 80 16,8
Bearing type 19 Roller bearing SE .355 .5016 .10 10 SL04 5016PP 0,39 410 355 374 55 60 80 16,8
Bearing type 19 Roller bearing SE .355 .5013 .10 10 SL04 5013PP 0,39 410 355 374 42 46 65 17,8
Bearing type 19 Roller bearing SE .360 .5016 .10 10 SL04 5016PP 0,39 420 360 379 55 60 80 17,9
Bearing type 18 Roller bearing SE .355 .5013 .9,5 9,5 SL04 5013PP 0,37 410 355 373 42 46 65 18
Bearing type 17 Roller bearing SE .355 .5013 .9 9 SL04 5013PP 0,35 410 355 372 42 46 65 18,1
Bearing type 16 Roller bearing SE .355 .5013 .8,5 8,5 SL04 5013PP 0,33 410 355 371 42 46 65 18,3
Bearing type 18 Roller bearing SE .360 .5016 .9,5 9,5 SL04 5016PP 0,37 420 360 378 55 60 80 21,6
Bearing type 16 Roller bearing SE .360 .5016 .8,5 8,5 SL04 5016PP 0,33 420 360 376 55 60 80 21,9
Bearing type 21 Roller bearing SE .400 .5014B .11,5 11,5 SL04 5014PP 0,45 460 400 421 49 54 70 24,7
Bearing type 19 Roller bearing SE .400 .5013 .10 10 SL04 5013PP 0,39 460 400 419 43 46 65 24,8
Bearing type 18 Roller bearing SE .400 .5013 .9,5 9,5 SL04 5013PP 0,37 460 400 418 43 46 65 25
Bearing type 18 Roller bearing SE .400 .5014B .9,5 9,5 SL04 5014PP 0,37 460 400 418 49 54 70 25,4
Bearing type 16 Roller bearing SE .400 .5013 .8,5 8,5 SL04 5013PP 0,33 460 400 416 43 46 65 25,4
Bearing type 22 Roller bearing SE .400 .5016 .12 12 SL04 5016PP 0,47 460 400 422 55 60 80 28,1
Bearing type 21 Roller bearing SE .400 .5016 .11,5 11,5 SL04 5016PP 0,45 460 400 421 55 60 80 28,3
Bearing type 19 Roller bearing SE .400 .5016 .10 10 SL04 5016PP 0,39 460 400 419 55 60 80 28,8
Bearing type 22 Roller bearing SE .400 .5018 .12 12 SL04 5018PP 0,47 460 400 422 62 67 90 30,2
Bearing type 21 Roller bearing SE .400 .5018 .11,5 11,5 SL04 5018PP 0,45 460 400 421 62 67 90 30,4
Bearing type 19 Roller bearing SE .400 .5018 .10 10 SL04 5018PP 0,39 460 400 419 62 67 90 31
Bearing type 28 Roller bearing SE .450 .5018 .15 15 SL04 5018PP 0,59 515 450 478 62 67 90 39,2
Bearing type 25 Roller bearing SE .450 .5018 .13,5 13,5 SL04 5018PP 0,53 515 450 475 62 67 90 39,8
Bearing type 22 Roller bearing SE .450 .5018 .12 12 SL04 5018PP 0,47 515 450 472 62 67 90 40,5
Bearing type 19 Roller bearing SE .450 .5018 .10 10 SL04 5018PP 0,39 515 450 469 62 67 90 41,4
Bearing type 19 Roller bearing SE .450 .160 .10 10 SL04 160PP 0,39 515 450 469 75 80 160 45,4
Bearing type 26 Roller bearing SE .528 .5018 .14 14 SL04 5018PP 0,55 595 528 554 61 67 90 45,4
Bearing type 21 Roller bearing SE .482 .5018 .11,5 11,5 SL04 5018PP 0,45 560 482 503 62 67 90 45,5
Bearing type 28 Roller bearing SE .450 .5024 .15 15 SL04 5024PP 0,59 515 450 478 75 80 120 45,6
Bearing type 25 Roller bearing SE .450 .5024 .13,5 13,5 SL04 5024PP 0,53 515 450 475 75 80 120 46,3
Bearing type 25 Roller bearing SE .500 .5018B .13,5 13,5 SL04 5018PP 0,53 570 500 526 61 67 90 46,8
Bearing type 22 Roller bearing SE .450 .5024 .12 12 SL04 5024PP 0,47 515 450 472 75 80 120 47
Bearing type 19 Roller bearing SE .450 .5024 .10 10 SL04 5024PP 0,39 515 450 469 75 80 120 47,9
Bearing type 28 Roller bearing SE .528 .5018 .15 15 SL04 5018PP 0,59 595 528 556 61 67 90 49,9
Bearing type 25 Roller bearing SE .528 .5018 .13,5 13,5 SL04 5018PP 0,53 595 528 553 61 67 90 50,6
Bearing type 24 Roller bearing SE .528 .5018 .13 13 SL04 5018PP 0,51 595 528 552 61 67 90 50,9
Bearing type 28 Roller bearing SE .528 .160 .15 15 SL04 160PP 0,59 595 528 556 72 80 160 52,7
Bearing type 26 Roller bearing SE .528 .160 .14 14 SL04 160PP 0,55 595 528 554 74 80 160 53,2
Bearing type 25 Roller bearing SE .528 .160 .13,5 13,5 SL04 160PP 0,53 595 528 553 74 80 160 53,5
Bearing type 24 Roller bearing SE .528 .200 .13 13 SL04 200PP 0,51 595 528 552 74 80 200 56,7
Bearing type 28 Roller bearing SE .528 .5024 .15 15 SL04 5024PP 0,59 595 528 556 74 80 120 57
Bearing type 25 Roller bearing SE .528 .5024 .13,5 13,5 SL04 5024PP 0,53 595 528 553 74 80 120 57,8
Bearing type 24 Roller bearing SE .528 .160 .13 13 SL04 160PP 0,51 595 528 552 74 80 160 61,2
Bearing type 26 Roller bearing SE .528 .5024 .14 14 SL04 5024PP 0,55 595 528 554 74 80 120 63,5
Bearing type 28 Roller bearing SE .528 .200 .15 15 SL04 200PP 0,59 595 528 556 74 80 200 64,9
Bearing type 32 Roller bearing SE .575 .5024 .17 17 SL04 5024PP 0,67 650 575 607 74 80 120 70,9
Bearing type 28 Roller bearing SE .575 .160 .15 15 SL04 160PP 0,59 650 575 603 74 80 160 71,4
Bearing type 26 Roller bearing SE .575 .160 .14 14 SL04 160PP 0,55 650 575 601 74 80 160 72
Bearing type 28 Roller bearing SE .575 .5024 .15 15 SL04 5024PP 0,59 650 575 603 74 80 120 72
Bearing type 30 Roller bearing SE .575 .5022 .16 16 SL04 5022PP 0,63 650 575 605 74 80 110 72,3
Bearing type 26 Roller bearing SE .575 .5024 .14 14 SL04 5024PP 0,55 650 575 601 74 80 120 72,6
Bearing type 26 Roller bearing SE .575 .5022 .14 14 SL04 5022PP 0,55 650 575 601 74 80 110 73,5
Bearing type 28 Roller bearing SE .575 .200 .15 15 SL04 200PP 0,59 650 575 603 74 80 200 76,1
Bearing type 26 Roller bearing SE .575 .200 .14 14 SL04 200PP 0,55 650 575 601 74 80 200 76,7
Bearing type 32 Roller bearing SE .630 .160 .17 17 SL04 160PP 0,67 710 630 662 74 80 160 81,4
Bearing type 30 Roller bearing SE .630 .160 .16 16 SL04 160PP 0,63 710 630 660 74 80 160 82,1
Bearing type 28 Roller bearing SE .630 .160 .15 15 SL04 160PP 0,59 710 630 658 74 80 160 82,8
Bearing type 32 Roller bearing SE .630 .5024 .17 17 SL04 5024PP 0,67 710 630 662 74 80 120 83
Bearing type 30 Roller bearing SE .630 .5022B .16 16 SL04 5022PP 0,63 710 630 660 74 80 110 83,5
Bearing type 30 Roller bearing SE .630 .5024 .16 16 SL04 5024PP 0,63 710 630 660 74 80 120 83,7
Bearing type 28 Roller bearing SE .630 .5024 .15 15 SL04 5024PP 0,59 710 630 658 74 80 120 84,4
Bearing type 32 Roller bearing SE .630 .200 .17 17 SL04 200PP 0,67 710 630 662 74 80 200 86,3
Bearing type 30 Roller bearing SE .630 .200 .16 16 SL04 200PP 0,63 710 630 660 74 80 200 87
Bearing type 28 Roller bearing SE .630 .200 .15 15 SL04 200PP 0,59 710 630 658 74 80 200 87,7
Bearing type 32 Roller bearing SE .670 .5024 .17 17 SL04 5024PP 0,67 760 670 702 74 80 120 89,7
Bearing type 32 Roller bearing SE .670 .160 .17 17 SL04 160PP 0,67 760 670 702 74 80 160 90,5
Bearing type 28 Roller bearing SE .670 .5024 .15 15 SL04 5024PP 0,59 760 670 698 74 80 120 91,3
Bearing type 28 Roller bearing SE .670 .160 .15 15 SL04 160PP 0,59 760 670 698 74 80 160 92,2
Bearing type 25 Roller bearing SE .670 .5024 .13,5 13,5 SL04 5024PP 0,53 760 670 695 74 80 120 92,6
Bearing type 25 Roller bearing SE .670 .200 .13,5 13,5 SL04 200PP 0,53 760 670 695 74 80 200 93,5
Bearing type 25 Roller bearing SE .670 .160 .13,5 13,5 SL04 160PP 0,53 760 670 695 74 80 160 93,5
Bearing type 38 Roller bearing SE .710 .5024 .20 18 SL04 5024PP 0,71 800 710 748 72 80 120 94,5
Bearing type 32 Roller bearing SE .670 .200 .17 17 SL04 200PP 0,67 760 670 702 74 80 200 95,3
Bearing type 28 Roller bearing
