Elephant

Généralité : Palan léger et de qualité supérieure.

Encombrement réduit : Sa petite taille permet un transport et une mise en place très faciles.

Chaîne de charge en grade 100 : Ces chaînes galvanisées sont plus performantes et plus légères que les chaînes en grade 80 de dimension équivalente.

Carters étanches : Ils empêchent l'entrée d'humidité et de corps étrangers et assurent une grande longévité de vie de l'appareil.

Freinage exceptionnel : Le frein est étudié pour fonctionner sans se gripper et le cliquet assure une grande sécurité.

En option : avec limiteur

  • Marquage: CMU, CE
  • Finition: Peinture plastifiée
  • Coefficient de sécurité: 5:1

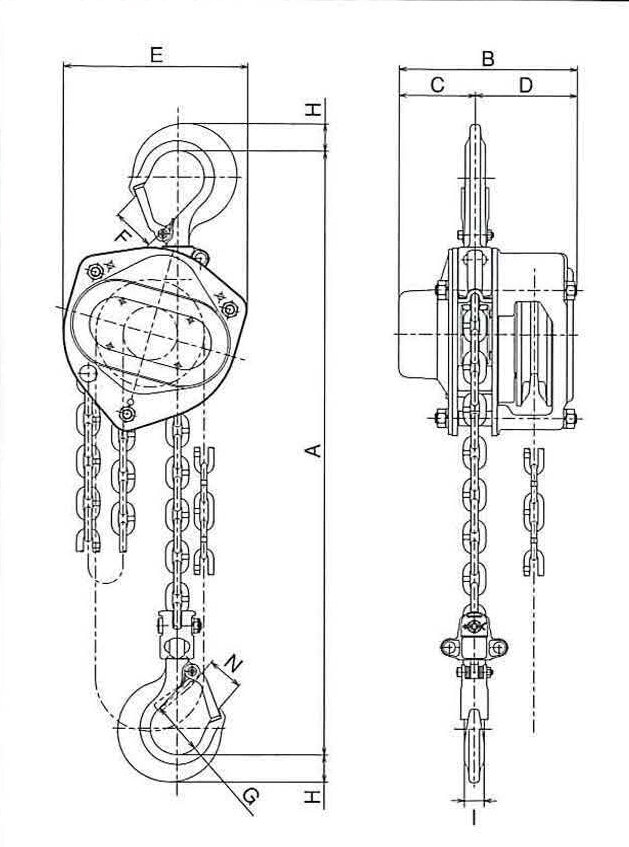

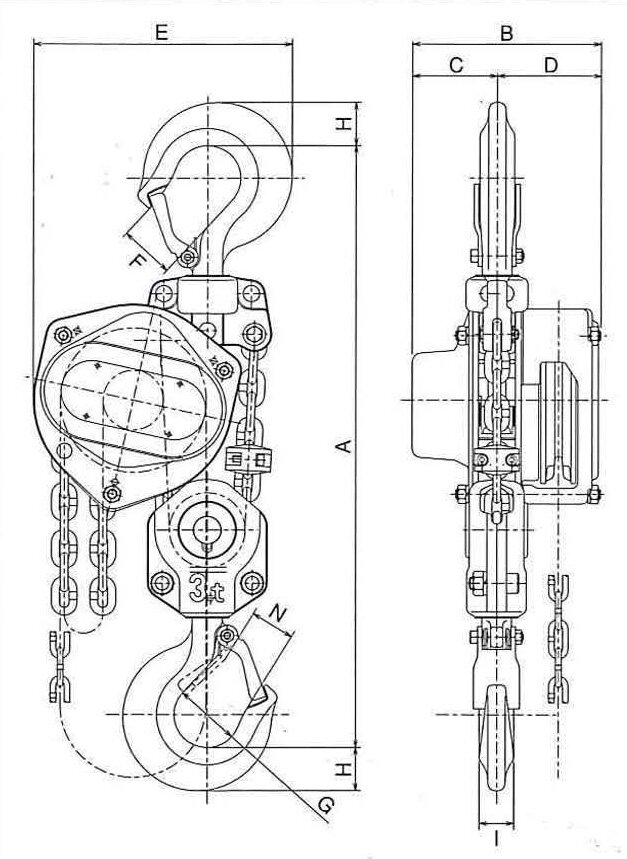

Type C21-3 - C21-5 Type C21 - 0.5 - C21 - 2
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Type CMU
Tonnes
Nombre de brins Distance minimale entre crochets A Hand effort to lift full load (kg) Chaîne de levage (mm) Chaîne de manoeuvre (mm) Hauteur de levage standard (m) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) N (mm) Poids
kg
CAD
5731 C21-0.5 0,5 1 275 26 4,3x12 4,5x23 3 131 54 77 121 30 36 17 13 24 6,1
5730 C21-1 1 1 310 32 5,6x17 4,5x23 3 143 61 82 148 34 43 22 16 29 9,2
5729 C21-1.5 1,5 1 340 33 6,5x19 4,5x23 3 152 68 84 168 36 43 26 21 29 11,7
5728 C21-2 2 1 384 33 7,5x21 4,5x23 3 164 75 89 193 42 53 29 22 34 16,7
20044 C21-3 3 2 480 38 6,5x19 4,5x23 3 152 68 84 209 44 53 35 28 36 19,4
