Crosby

Informations générales :

  • Terminaison de sertissage/manchonnage pour câble acier.
  • Dureté contrôlée par recuit de globularisation.
  • Pièce forgée pouvant être emboutie à froid


Efficience: 100% (idem CRM câble d'acier).

  • Matériel: acier au carbone de haute qualité
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

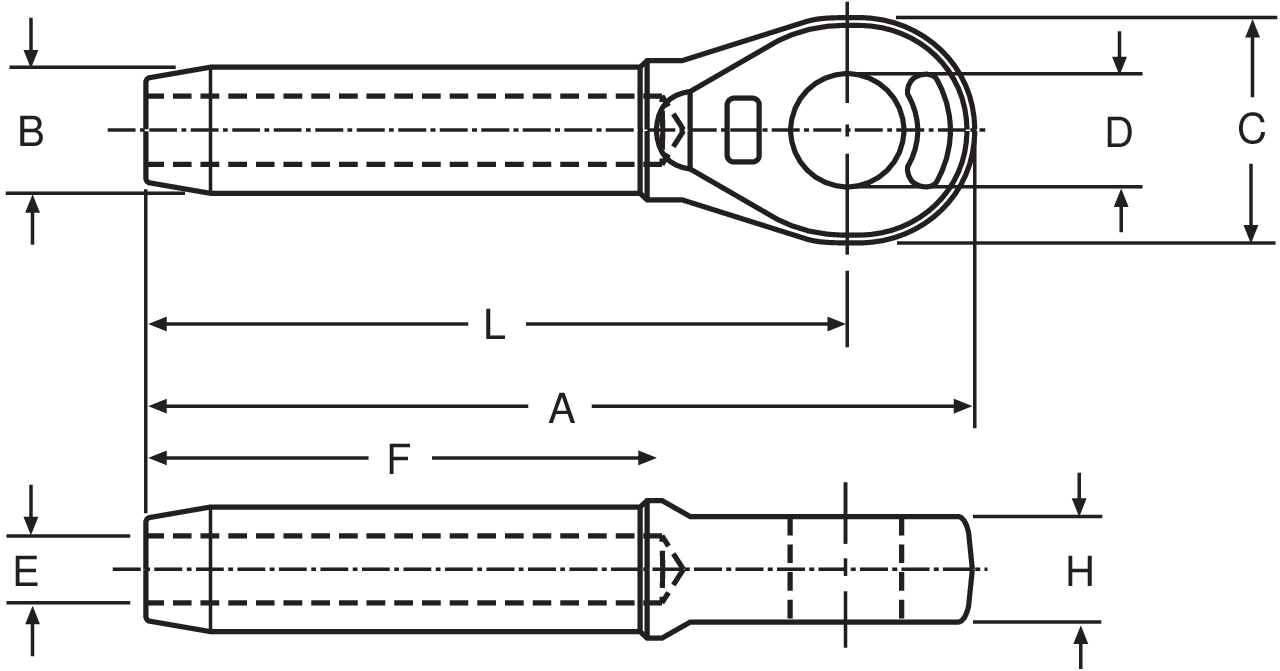

Réf. CMU
Tonnes
Dia. (mm) Dia. max. après sertissage (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H
mm
L
mm
Poids
kg
CAD
10.1039325 5,4 6 11,7 109 12,7 35,1 19,1 6,85 54 12,7 89,0 0,15
10.1039343 11,8 8 18,0 138 19,6 41,1 22,4 8,65 81 17 114 0,34
10.1039361 13,6 9-10 18,0 138 19,6 41,1 22,4 10,4 81 17 114 0,33
10.1039389 18,1 11-12 23,1 176 24,9 51,0 26,9 12,2 108 21,8 146 0,64
384 21,3 13 23,1 176 24,9 51,0 26,9 14,0 108 21,8 146 0,64
385 31,8 14 29,5 220 31,8 60,5 31,8 15,5 135 28,7 184 1,32
386 34,9 16 29,5 220 31,8 60,5 32,5 17 135 28,7 184 1,29
10.1039469 43,5 18-20 36,1 261 39,4 73 36,6 20,3 162 33,3 219 2,27
388 51,5 22 39,4 303 43,2 79 44 23,9 189 38,1 257 3,08
10.1039502 71,4 24-26 45,7 344 50,5 92 52,5 26,9 216 44,5 292 4,72
390 83,3 28 52,0 382 57,0 102 58,5 30,2 243 51 324 6,72
391 109 32 58,5 430 64,5 114 65 33,8 270 57 365 9,78
10.103956 136 33-34 65,0 473 71 127 65 36,8 297 57 400 12,9
10.1039584 181 38-40 71,5 511 78 140 71,5 40,1 325 63 432 17,3
10.1039600 228 44 77,5 598 86 159 90,5 47,2 378 76 508 23,1
10.1042589 272 48-52 90,5 702 100 184 96,5 53,5 432 82,5 584 40,5
