Crosby

Informations générales:
Douilles en acier forgé jusqu'à 1 1/2" (38 mm) et en acier allié coulé au delà.


Efficacité : l'OSS atteint une efficacité de 100% de la CMU de câbles en acier mais est limitée à la CMU de la douille
Norme : Fed. Spec. RR-S-550D TYPE A

  • Coefficient de sécurité: 5:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes

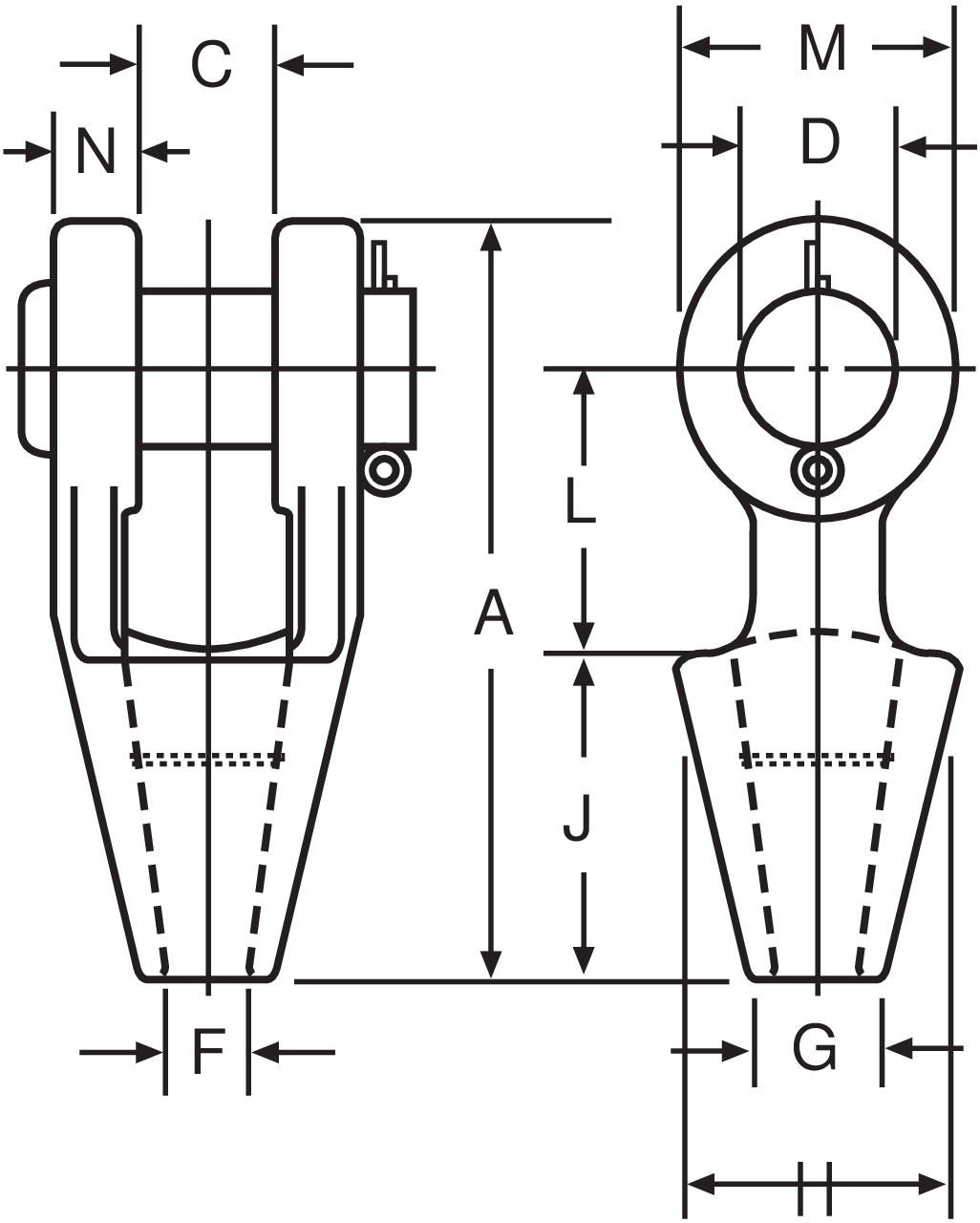

Dia. câble (inch) Dia. câble (mm) A (mm) C (mm) D (mm) F (mm) G (mm) H (mm) J (mm) L (mm) M (mm) N (mm) Poids
kg
CAD
161196 4,5 1/4 6-7 116 19,1 17,5 9,65 17,5 39,6 57 39,6 33,3 9,1 0,5
397 12 5/16 - 3/8 8-10 123 20,6 20,6 12,7 20,6 42,9 57 44,5 38,1 11,2 0,59
398 20 7/16 - 1/2 11-13 141 25,4 25,4 14,2 23,9 47,8 63,5 51 47,8 12,7 1,02
399 27 9/16 - 5/8 14-16 171 31,8 30,2 17,5 28,7 57 76 63,5 57 14,2 1,863
400 43 3/4 18 202 38,1 35,1 20,6 31,8 66,5 89 76 66,5 15,7 2,64
401 55 7/8 20-22 235 44,5 41,4 23,9 38,1 82,5 102 89 79,5 20,3 4,438
402 78 1 24-26 268 51 51 28,7 44,5 95,5 114 102 95,5 22,4 7,03
403 92 1 1/8 28-30 300 57 57 31,8 51 105 127 117 105 25,4 9,75
404 136 1 1/4 - 1 3/8 32-35 335 63,5 63,5 38,1 57 121 140 127 121 28,7 14,1
405 170 1 1/2 38 384 76 70 41,4 70 133 152 152 137 30,2 21,4
406 188 † 1 5/8 40-42 413 76 76 44,5 76 140 165 165 146 33,3 24,9
407 268 † 1 3/4 - 1 7/8 44-48 464 89 89 51 79,5 162 191 178 165 39,6 37,2
408 291 † 2 - 2 1/8 50-54 546 102 95,5 57,2 95,5 187 216 229 178 46 59
409 360 † 2 1/4 - 2 3/8 56-60 597 114 108 63,5 102 210 229 254 197 54 76
10.101041633 424 † 2 1/2 - 2 5/8 64-67 648 127 121 73 114 235 248 274 216 60,5 114
10.101041651 511 † 2 3/4 - 2 7/8 70-73 692 133 127 79 124 267 279 279 229 73 143
10.101041679 563 † 3 - 3 1/8 75-80 737 146 133 86 133 282 305 287 241 76 172
10.101041697 722 † 3 1/4 - 3 3/8 82-86 784 159 140 92 146 302 330 300 254 79 197
10.101041713 779 † 3 1/2 - 3 5/8 88-92 845 171 152 98,5 165 314 356 318 274 82,5 255
10.101041731 875 † 3 3/4 - 4 94-102 921 191 178 108 184 346 381 343 318 89 355
