Crosby

Informations générales:
Douilles en acier forgé jusqu'à 1 1/2" (38 mm) et en acier allié coulé au delà.


Efficacité : Le CSS atteint une efficacité de 100% de la CMU de câbles en acier mais est limitée à la CMU de la douille.
Norme : Fed. Spec. RR-S-550D TYPE B

  • Coefficient de sécurité: 5:1.
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

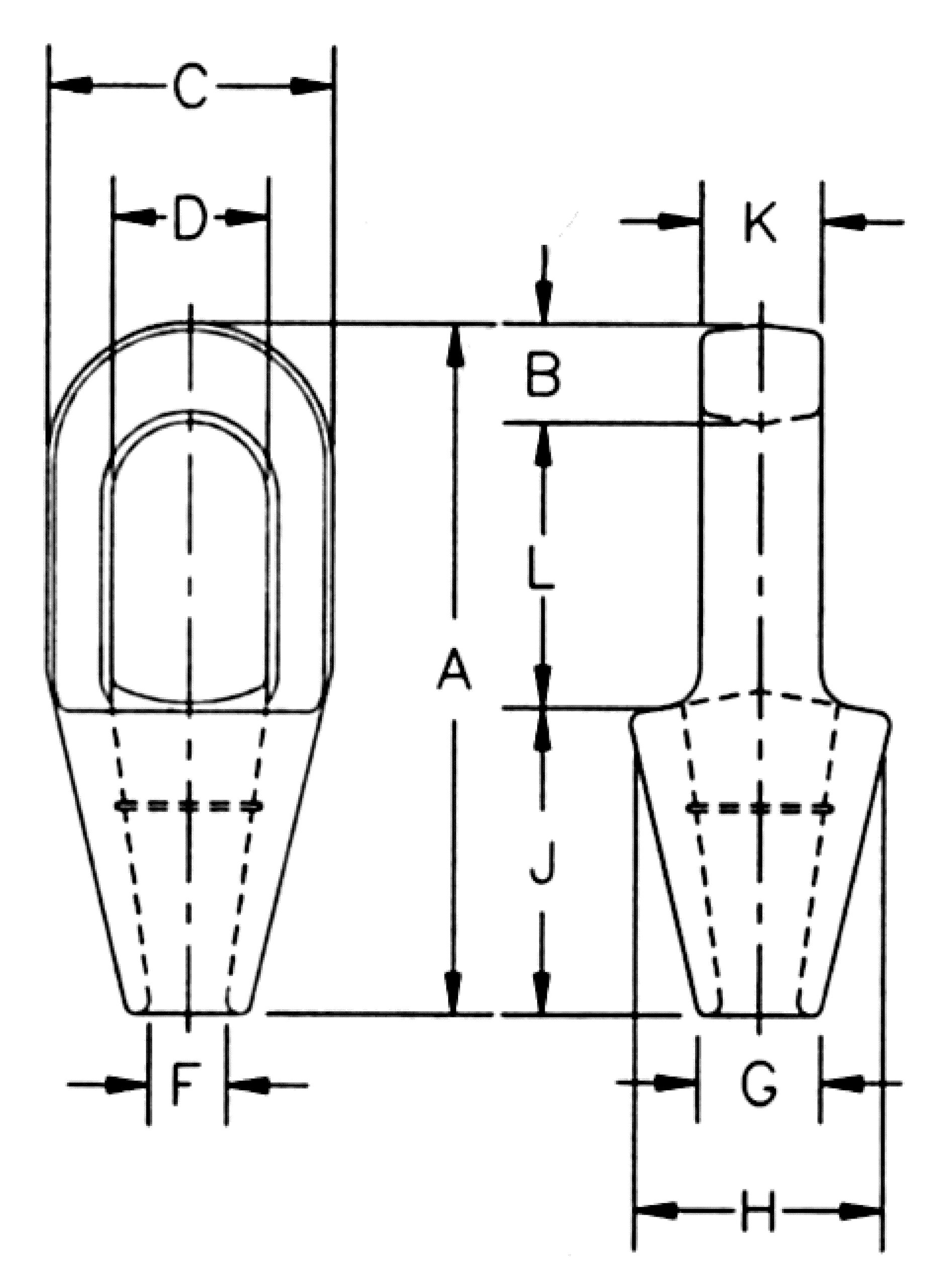

Réf. CMU
Tonnes
Dia. câble (inch) Dia. câble (mm) A
mm
B
mm
C
mm
D (mm) F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Poids
kg
CAD
410 4,5 1/4 6-7 116 12,7 39,6 22,4 9,65 17,5 39,6 57,2 12,7 46 0,23
411 12 5/6 -3/8 8-10 125 15,8 42,9 24,6 12,7 20,6 42,9 57,2 17,5 52,5 0,34
412 20 7/16-1/2 11-13 140 17,5 51 29,5 14,2 23,9 51 63,5 22,4 58,7 0,68
413 30,8 9/16-5/8 14-16 162 20,6 67 35,8 17,5 30,2 67 76,2 25,4 65 1,13
414 43,5 3/4 18 194 26,9 76,2 42,2 22,4 33,3 70 89 31,8 77,5 1,92
415 65,3 7/8 20-22 226 33,3 92 49,3 25,4 38,1 82,5 102 38,1 90,5 3,28
416 81,6 1 24-26 254 36,6 105 58,5 28,7 44,5 95,5 114 44,5 103 4,76
417 100 1 1/8 26-30 283 39,6 114 65 31,8 51 105 127 51 116 6,46
418 136 1 1/4-1 3/8 32-35 309 41,4 127 71 38,1 58,5 119 138 56,5 129 8,95
419 170 1 1/2 38 355 49,3 137 81 41,4 70,5 132 151 62,5 155 13,2
420 188 1 5/8 40-42 390 54 146 82,5 44,5 76,2 140 165 70 171 16,3
421 268 † 1 3/4-1 7/8 44-48 445 55,5 171 95,5 51 79,5 162 191 76,2 198 26
422 309 † 2-2 3/8 50-54 505 62 194 111 57,2 95,5 187 216 82,5 224 35,8
423 360 † 2 1/4 - 2 3/8 56-60 546 70 216 127 66,8 105 210 229 92 254 47,6
50455 424 † 2 1/2 - 2 7/8 64-67 597 79,5 241 140 74,5 114 235 248 102 270 64
10.101041777 549 † 2 3/4 - 2 7/8 70-73 645 79,5 273 159 79,5 124 259 279 124 286 100
10.101041795 656 † 3 - 3 1/8 75-80 689 85,6 292 171 86 133 292 305 133 298 125
10.101041811 750 † 3 1/4 - 3 3/8 82-86 743 102 311 184 92 146 311 330 146 311 142
10.101041839 820 † 3 1/2 - 3 5/8 88-92 787 102 330 197 98,5 165 330 356 159 330 181
10.101041857 1 005 † 3 3/4 - 4 94-102 845 108 362 216 108 184 362 381 178 356 246
