Crosby

Informations générales :

Corps en acier coulé.

Inspection magnétoscopique individuelle.

Bloque le brin mort du câble contre le coin, en évitant que le coin ne se perde ou saute. Le brin mort, qui est bloqué par la base du clip et le coin, ne subit aucune déformation et peut être réutilisé.

Inclut le système de jauge QUIC-CHECK™ "Go" and "No-Go" breveté et coulé dans le coin. La dimension correcte du câble est déterminée lorsque les critères suivants sont remplis :

- 1. Le câble doit passer à travers le trou "Go" aménagé dans le coin

- 2. Le câble Ne doit PAS passer à travers le trou "No-Go" aménagé dans le coin.

Comprends un serre câble G-450 Crosby.

Génère une efficience minimale de 80% en se basant sur la charge nominale de rupture du câble.

Disponible sur demande en version boulonnée goupillée.

  • Matériel: Acier moulé.
  • Marquage: Selon la norme, Code d'identification et symbole du fabricant.
  • Finition: Peint.
  • Norme: EN 13411-6
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

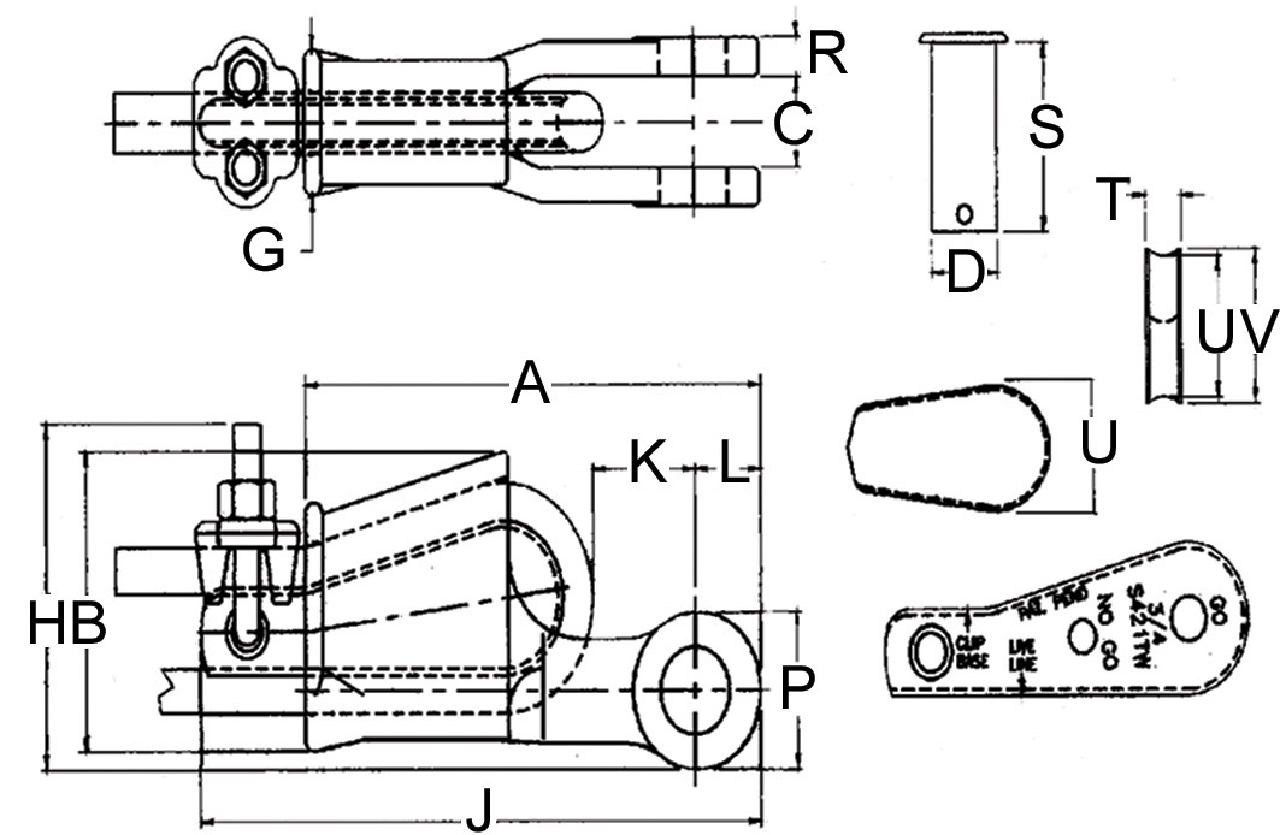

Réf. Dia. de câble
mm
A
mm
B
mm
C +/- 2.29
mm
D
mm
G
mm
H
mm
J
mm
K
mm
L
mm
P
mm
R
mm
S
mm
T
mm
U
mm
V
mm
CAD
85 9-10 145 69,1 20,6 20,6 35,1 77,7 198 47,8 22,4 39,6 11,2 54,1 11,2 31,8 35,1
86 11-13 175 88,1 25,4 25,4 41,1 95,5 226 32,0 26,9 49,3 12,7 65,0 13,5 44,5 47,8
87 14-16 210 109 31,8 30,2 53,8 114 273 50,5 31,0 57,2 14,2 82,6 17,5 51,0 55,5
88 18-19 251 130 38,1 35,1 62,0 134 314 61,2 35,6 66,8 16,8 92,2 19,8 59,5 65,0
89 20-22 286 149 44,5 41,4 68,5 156 365 63,0 42,4 79,5 19,1 109 22,4 68,5 74,5
90 24-26 325 161 51,0 51,0 74,7 177 414 77,2 51,0 95,5 22,4 119 26,2 73,0 83,5
91 28 365 176 57,0 57,0 84,0 194 466 65,0 57,0 108 25,4 138 27,9 82,6 90,5
92 30-32 415 222 66,5 63,5 90,5 239 520 74,7 59,5 114 26,9 156 30,2 117 125
