La boite à coin avec goupille est facilement démontable. Elle convient pour des utilisations dans des environnements avec des températures négatives.

Corps et coin en en acier moulé trempé et revenu. Ils sont conçus pour une installation facile et une efficacité optimale du câble métallique.

  • Matériel: Acier moulé trempé et revenu
  • Marquage: Selon la norme, Marqué CE, Toutes les pièces sont entièrement traçables jusqu'à leur certificat par lot ou numéro de série marqué sur chaque composant.
  • Température maximale d'utilisation: - 40°C à + 110°C - Utilisation à des températures plus élevées possible avec réduction de la CU.
  • Norme: EN 10204
  • Attention: L'efficacité de la connexion entre un câble métallique à 6 et 8 torons et d'une boite à coin est de 80 % de la charge de rupture minimale du câble mais limitée à la charge de rupture minimale de la boite à coin (MBL).
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

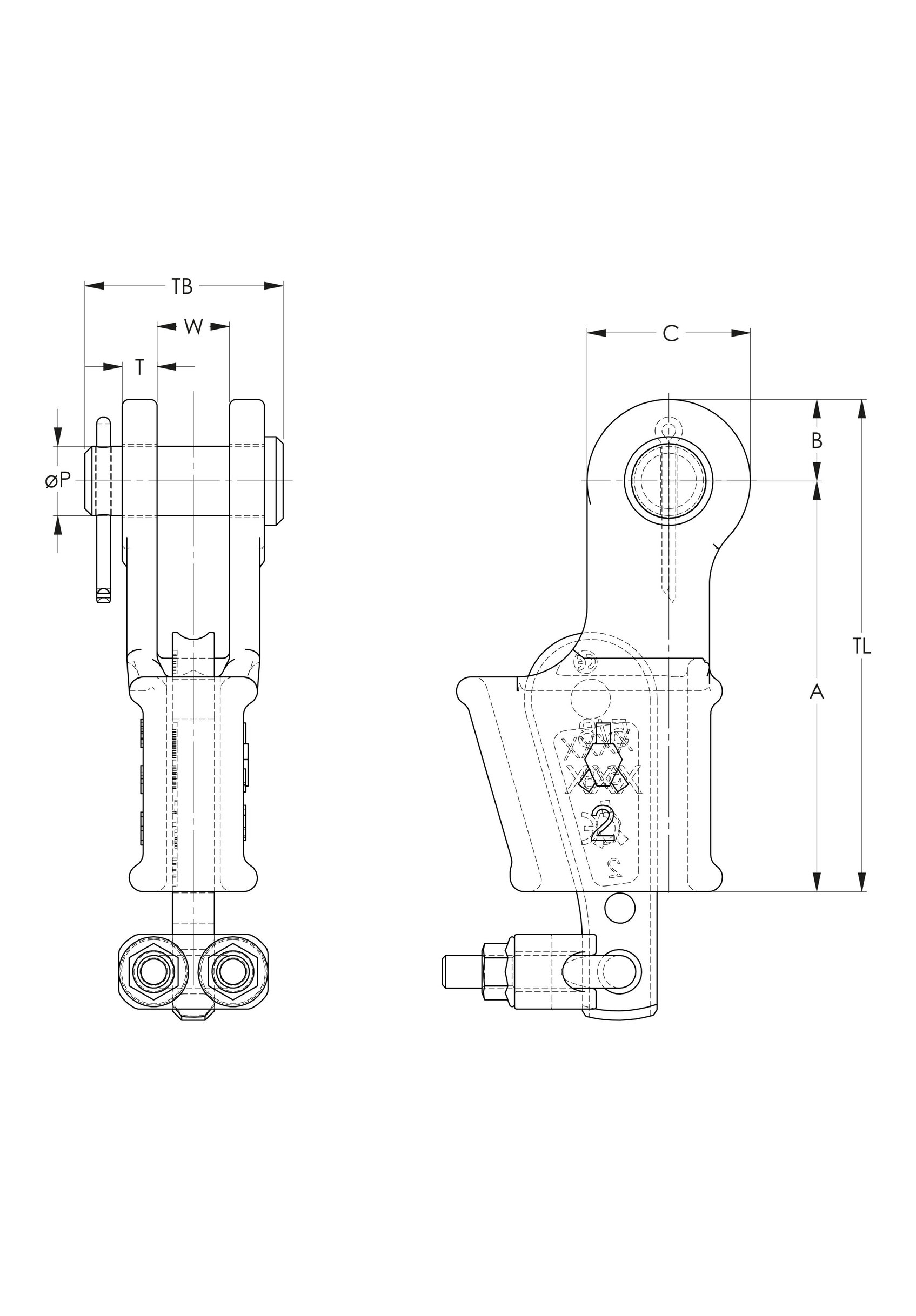

Réf. Rupture min. Finition Dia. câble d'acier
mm
A
mm
B
mm
C
mm
øP
mm
T
mm
TL
mm
TB
mm
L mm Poids
kg
CAD
10.20OWSTG05G 12 Galvanized 9-10 145 23 46 21 11 168 63 21 1,9
10.20OWSTG05P 12 Painted 9-10 145 23 46 21 11 168 63 21 1,9
10.20OWSTG1G 20 Galvanized 11-13 157 29 57 25 12 185 67 25 2,4
10.20OWSTG1P 20 Painted 11-13 157 29 57 25 12 185 67 25 2,4
10.20OWSTG2G 25 Galvanized 14-16 190 35 70 30 15 225 85 31 5
10.20OWSTG2P 25 Painted 14-16 190 35 70 30 15 225 85 31 5
10.20OWSTG3G 40 Galvanized 18-19 210 40 80 35 16 250 95 38 8
10.20OWSTG3P 40 Painted 18-19 210 40 80 35 16 250 95 38 8
10.20OWSTG4G 55 Galvanized 20-22 252 48 95 41 18 300 110 44 11
10.20OWSTG4P 55 Painted 20-22 252 48 95 41 18 300 110 44 11
10.20OWSTG5G 75 Galvanized 23-26 298 55 110 51 22 353 128 51 16
10.20OWSTG5P 75 Painted 23-26 298 55 110 51 22 353 128 51 16
10.20OWSTG6G 90 Galvanized 27-29 322 65 130 57 25 387 142 57 23
10.20OWSTG6P 90 Painted 27-29 322 65 130 57 25 387 142 57 23
10.20OWSTG7G 100 Galvanized 30-32 350 73 146 63 28 423 155 63 34
10.20OWSTG7P 100 Painted 30-32 350 73 146 63 28 423 155 63 34
