Crosby

Informations générales: Serre-câble haute résistance pour terminaisons temporaires.

Norme : conforme aux exigences de la norme EN 13411-5:2003



  • Caractéristiques: Des poignées métalliques pour sécuriser et former une terminaison temporaire sur site.
  • Matériel: Acier
  • Marquage: Selon la norme, Code ID et logo du fabriquant
  • Finition: Galvanisé.
  • Norme: EN 13411-5
  • Coefficient de sécurité: 5:1

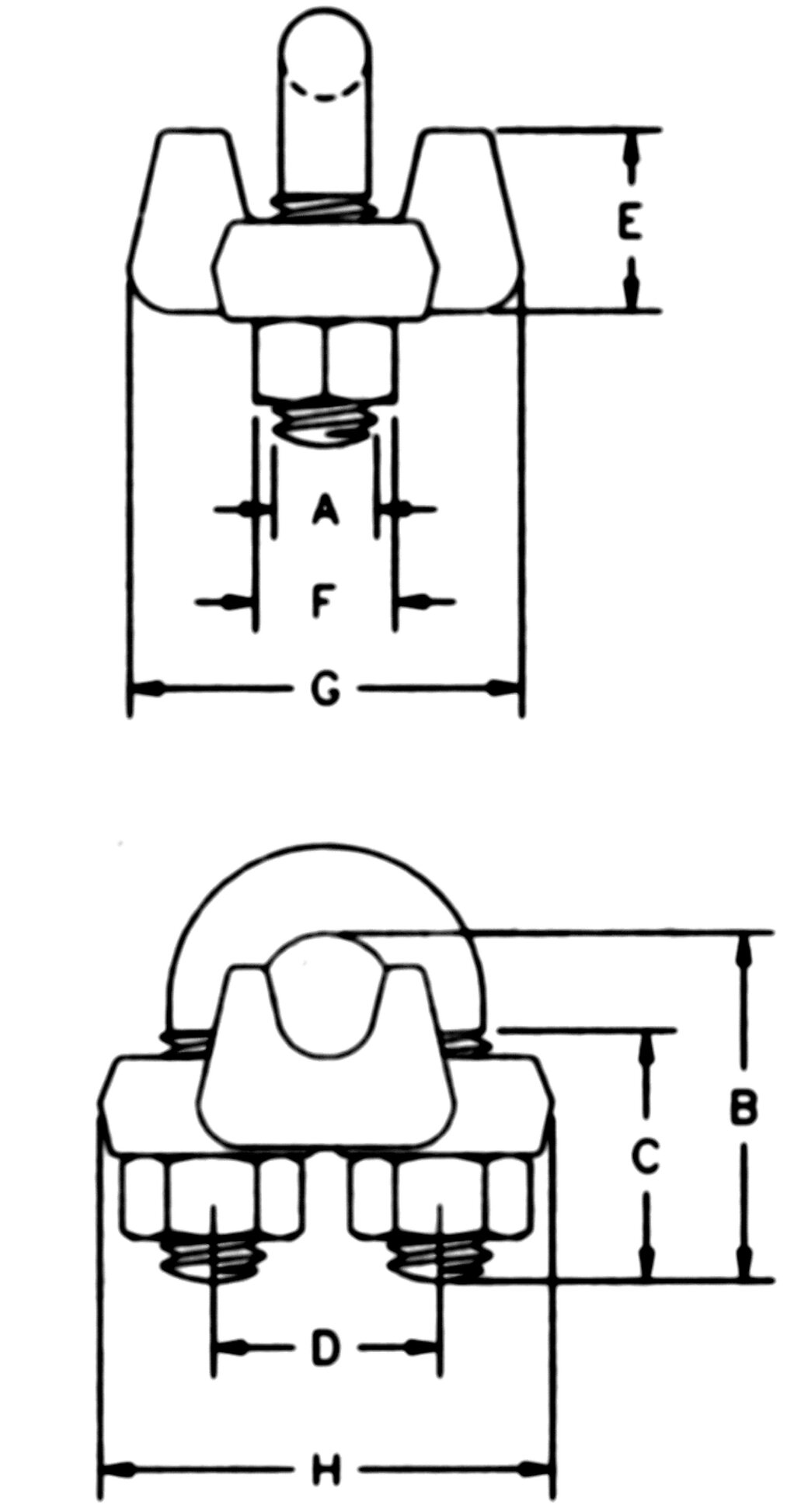

Crosby G450 drawing
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. Dia. câble
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Poids
kg/100pc
CAD
976 3-4 5,6 18,3 11,2 11,9 10,4 9,65 20,6 23,9 2,72
977 5 6,35 24,6 14,2 15 12,7 11,2 23,9 29,5 4,54
978 6-7 7,85 26,2 12,7 19,1 16,8 14,2 30,2 36,6 8,62
979 8 9,65 35,1 19,1 22,4 18,3 17,5 33,3 42,9 12,7
980 9-10 11,2 38,1 19,1 25,4 23,1 19,1 41,4 49,3 21,8
985 18-20 15,7 70 36,6 38,1 35,8 26,9 57 72 64
982 11-13 0,5 1,88 1 1,19 1,13 0,88 1,91 2,28 80
986 22 19,1 79 41,1 44,5 40,4 31,8 62 80,5 96
984 14-16 0,56 2,25 1,25 1,31 1,34 0,94 2,06 2,5 110
987 24-26 19,1 89 46 47,8 45,2 31,8 67 88 114
988 28-30 19,1 98,5 51 51 48,5 31,8 71,5 91 128
989 32-34 22,4 108 54 59,4 55,5 36,6 79,5 105 199
990 36 22,4 118 58,5 59,4 58,5 36,6 79,5 106 200
991 38 22,4 125 60,5 66,5 62 36,6 86,5 113 247
992 41-42 25,4 135 66,5 70 67,5 41,4 92 121 319
993 44-46 28,7 146 70 77,5 74,5 46 97 134 424
994 48-52 31,8 164 76 86 77 51 113 149 590
995 56-58 31,8 181 81 98,5 81 51 114 162 726
996 62-65 31,8 195 87,5 105 93,5 51 119 168 862
997 **68-72 31,8 211 90,5 111 124 51 127 175 1 043
998 75-78 38,1 233 98,5 121 119 60,5 149 194 1 406
10.151010426 **85-90 38,1 273 114 140 152 60,5 157 213 1 814
