Crosby

Pour câbles métalliques

Acier forgé galvanisé à chaud.

Versions inox et avec gousset sur demande.

  • Matériel: Acier
  • Marquage: Selon la norme
  • Finition: Galvanisé à chaud.
  • Norme: EN 13411-1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

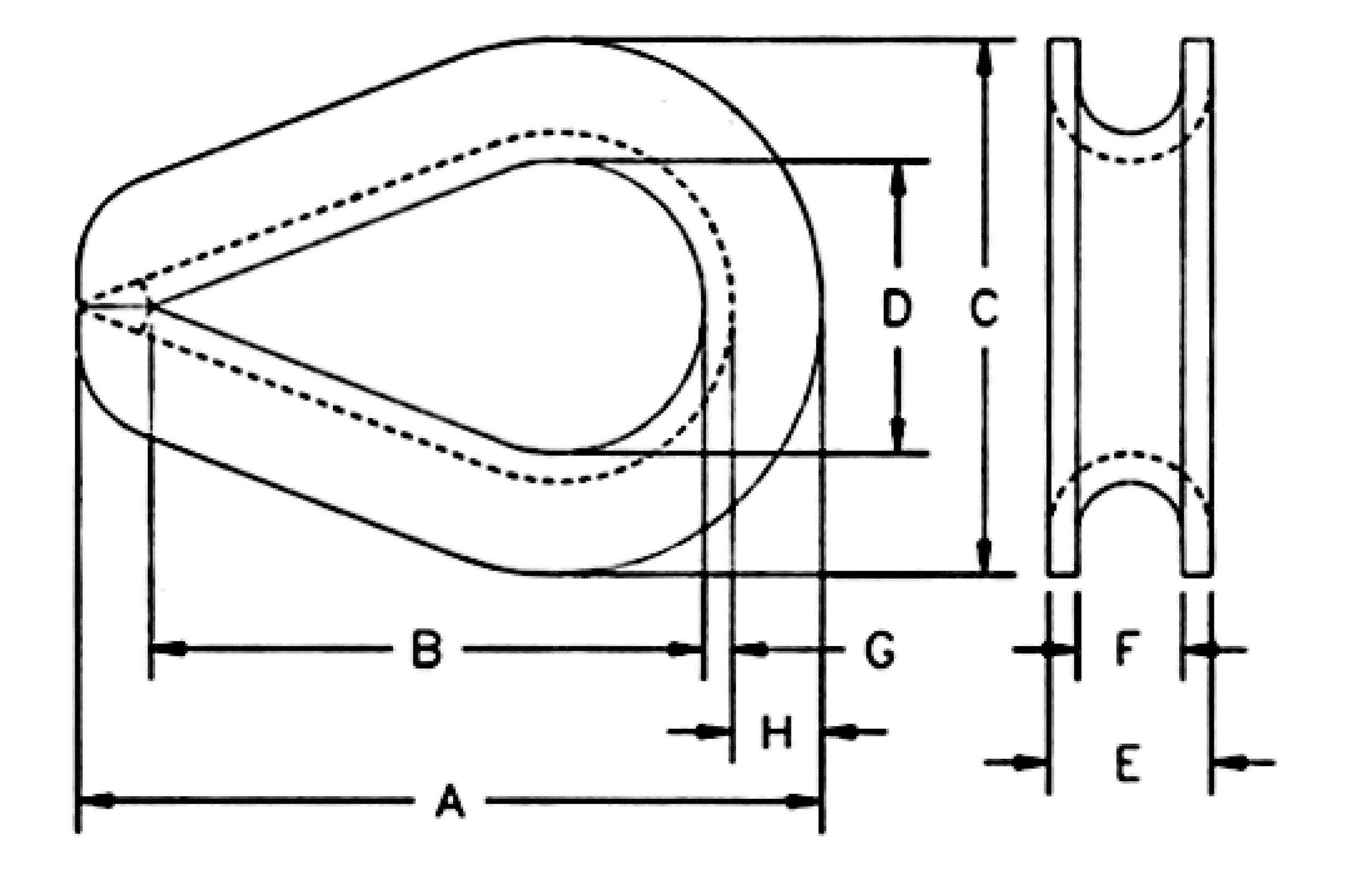

Réf. Dia. câble
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Poids
kg/100pc
CAD
11487 6-7 55,5 41,4 38,1 22,4 11,2 7,1 1,5 5,85 3
11481 8 63,5 47,8 46 26,9 14,0 8,65 2,05 7,1 5,35
11486 9-10 73,0 54,0 54 28,7 16,8 10,4 2,8 8,65 9,8
50155 11-12 82,5 60,5 60,5 31,8 18,8 11,9 3,3 9,65 15,7
14120 13-15 92,0 70,0 70,0 38,1 23,4 13,5 3,55 10,4 23,1
5858 16 108 82,5 79,5 44,5 26,2 16,8 4,05 12,7 34,3
11484 18-20 127 95,5 96,5 51 33,0 19,8 5,6 16,8 72
14122 22 140 108 108 57 37,3 23,9 5,6 19,1 81
8364 24-26 156 114 125 63,5 44,5 26,9 6,35 22,4 142
16454 28-32 178 130 149 73 47,8 33,3 6,35 28,7 181
15847 32-35 230 165 173 89 57,2 36,6 9,65 28,7 402
15848 35-38 229 159 181 89 66,5 39,6 12,7 28,7 587
108020 40 286 203 207 102 76,2 43,7 12,7 35,1 771
142973 44 310 229 216 114 77,7 46,7 12,7 33,3 805
104578 48-52 384 305 264 152 85,9 53,0 12,7 38,1 1 259
10.251037951 56 435 356 302 178 98,6 60,5 16,0 41,4 1 792
