Crosby

Informations générales:

  • Emerillon avec roulement (oeil-chape). Peut pivoter sous charge.
  • Testés individuellement à 2 x CMU



  • Marquage: CMU, Nom fabricant, CE
  • Finition: Peint
  • Note: Les émerillons doivent être utilisés avec des câbles spécifiques, nous consulter pour toute préconisation oeil.
  • Attention: Ne pas utiliser avec boulets de démolition.
  • Coefficient de sécurité: 5:1

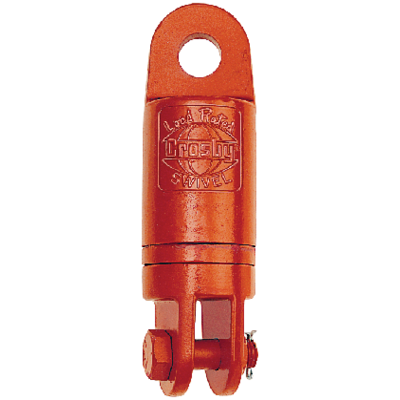

1150800 / S-4 émerillon oeil et chape

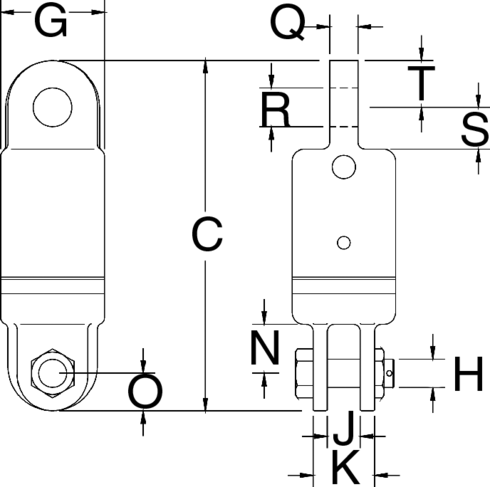

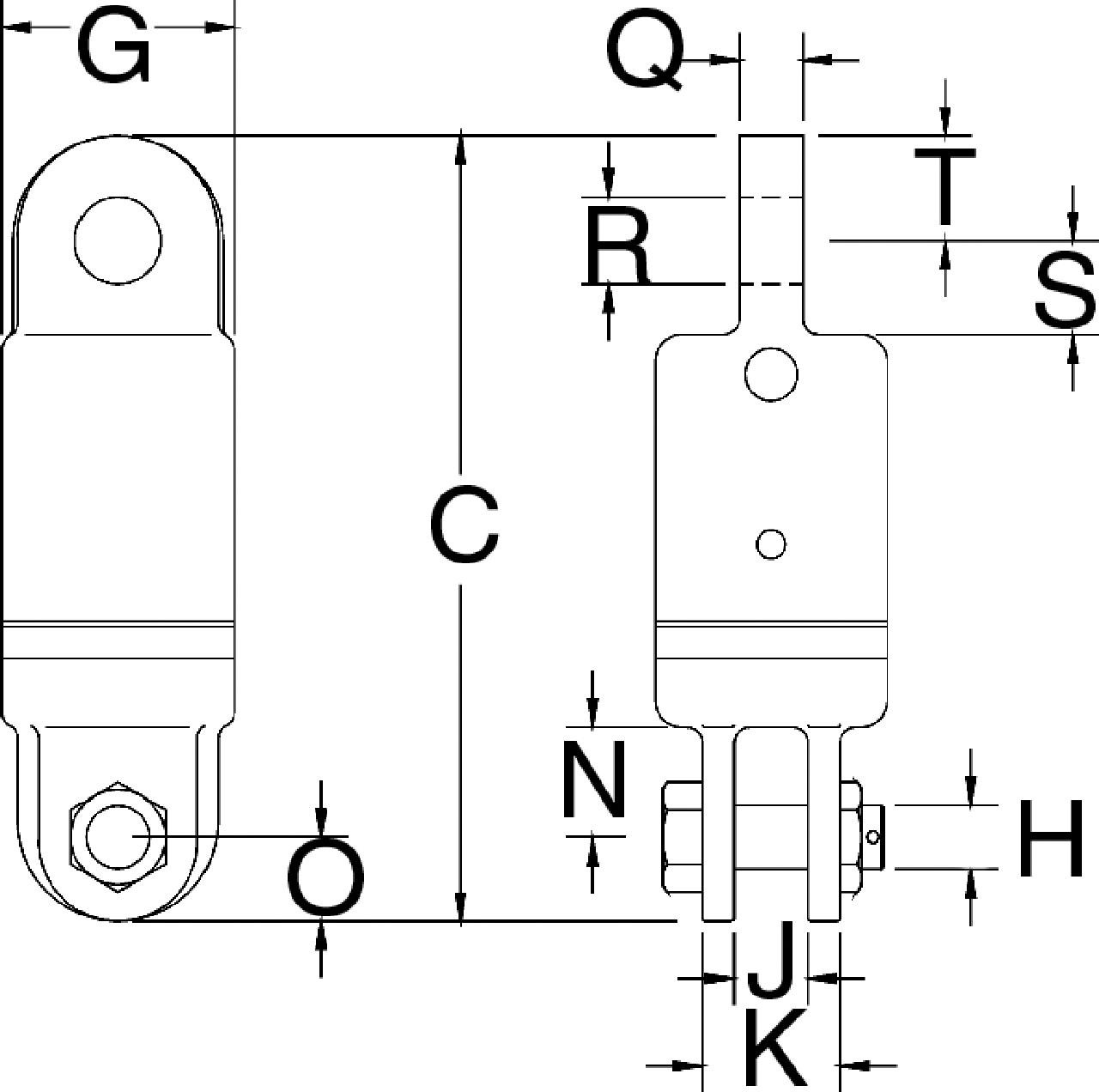

1150800 / S-4 émerillon oeil et chape_DESSIN
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.
Réf. CMU
Tonnes
Dia. de câble
mm
Emerillon N° C
mm
G
mm
H
mm
J
mm
K
mm
N
mm
O
mm
Q
mm
R
mm
S
mm
T
mm
Poids
kg
CAD
465 3 13 3-S-4 237 70,0 19,1 22,4 41,1 33,3 25,4 19,1 26,2 28,4 31,8 4,08
471 5 16 5-S-4 256 76,0 22,4 25,4 57,0 41,1 28,4 25,4 32,5 31,8 31,8 5,6
477 8,5 19 8-S-4 311 102 25,4 39,5 71,5 54,0 35,1 31,8 35,8 41,1 38,1 13,2
483 10 22 10-S-4 409 114 38,1 44,5 86,0 89,0 44,5 42,9 42,9 70,0 47,8 20
489 15 26 15-S-4 425 127 38,1 44,5 86,0 89,0 44,5 49,3 51,5 70,0 54,0 27,7
495 25 25-S-4 546 152 51,0 51,0 117 93,5 60,5 57,0 58,5 98,5 60,5 61
11.46298243 35 35-S-4 546 165 51,0 51,0 117 93,5 60,5 57,0 58,5 98,5 60,5 68
11.46298341 45 45-S-4 657 178 57,0 63,5 127 102 76,0 63,5 64,5 102 76,0 102
