Codipro

Généralités
Se fixe sur un axe fileté suivant notice d’utilisation
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Graissage permanent anti-tribocorrosion entre les composants.
Cet article peut être certifié sur demande pour une utilisation arrimage.





  • Matériel: acier haute résistance
  • Marquage: Selon la norme, Marqué CE, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

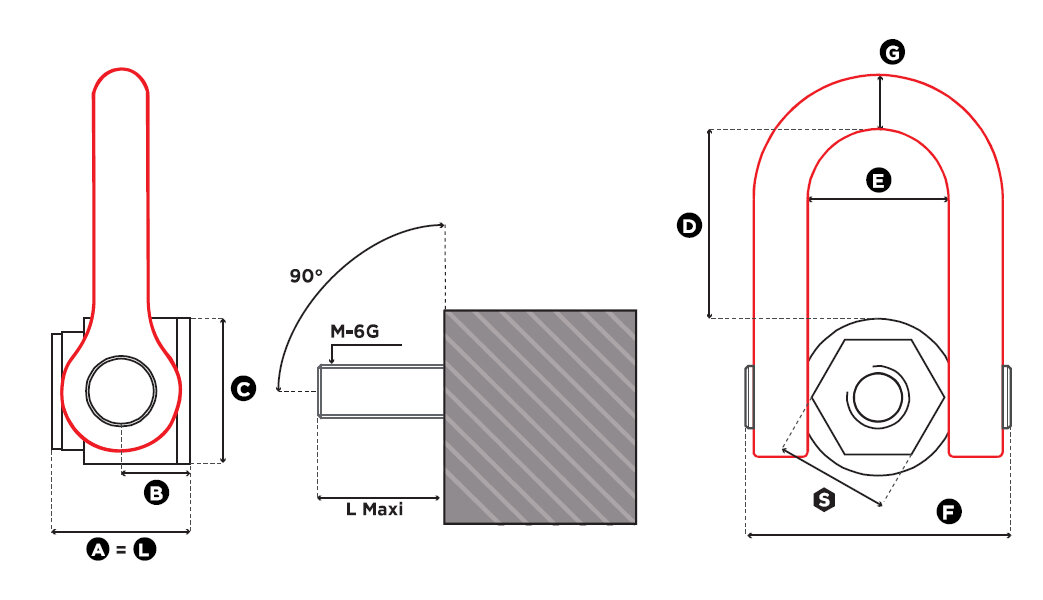

Réf. CMU
Tonnes
Filetage Couple de serrage
Nm
L max.
mm.
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Poids
kg
CAD
168595 4,5 M 24 (x3) 160 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 27 UP 5,2 M 27 (x3) 200 66 50 66 31 70 104 73 149 33 5,1
166760 7,5 M 30 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 33 UP 8 M 33 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
167667 10 M 36 (x4) 320 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 39 UP 12 M 39 (x4) 320 89 60 89 38 95 125 91 182 45 10
167666 13 M 42 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 45 UP 14,5 M 45 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 48 UP 17 M 48 (x5) 600 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 52 UP 19 M 52 (x5) 600 89 60 89 38 95 125 91 182 45 10
Filetage UNC également disponible de UNC 1" à UNC 2"
