L’anneau de levage pivote sur 360° de manière réglable dans le sens de la charge.

Les anneaux orientables à oeil respectent ou dépassent les exigences de la norme ASME B30.26.

  • Matériel: Acier allié, trempé et revenu.
  • Marquage: Selon la norme, Marqué CE, CMU, taille, qualité de l'acier, numéro d'identification du fabricant et traçabilité.
  • Température maximale d'utilisation: -40° à +200°C (sans diminution dans la CMU).
  • Finition: Peint.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 4:1
  • Grade: 10
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

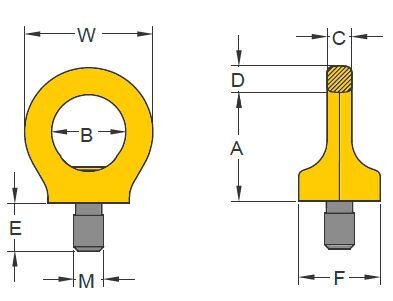

Réf. CMU
Tonnes
Filetage Couple de serrage
Nm
Tête DIN 13 A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
S
mm
L mm Poids
kg
CAD
11.428-291K-003 0,3 M 8 10 1,25 36 25 8 9 12 25 6 44 0,1
11.428-291K-004 0,4 M 10 10 1,5 36 25 8 9 15 25 6 44 0,1
11.428-291K-007 0,75 M 12 10 1,75 45 30 10 11 18 33 8 52 0,2
11.428-291K-015 1,5 M 16 30 2 52 35 14 13 24 35 10 61 0,3
11.428-291K-023 2,3 M 20 70 2,5 60 40 16 15 30 44 12 70 0,6
11.428-291K-032 3,2 M 24 150 3 72 48 19 18 36 52 14 84 1
11.428-291K-045 4,5 M 30 350 3,5 90 60 24 22 45 60 17 105 1,8
11.428-291K-070 7 M 36 410 4 109 72 29 27 54 76 22 126 3,2
11.428-291K-090 9 M 42 550 4,5 123 82 34 32 63 88 24 147 5
11.428-291K-120 12 M 48 550 5 144 94 38 37 72 104 27 168 7,6
11.428-291K-140 12 M 56 800 5,5 147 102 40 43 84 124 27 178 9,2
11.428-291K-150 12 M 64 800 6 147 102 40 43 95 124 27 178 10
