Codipro

Généralités :
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Utilisable dans toute configuration de levage
Graissage permanent anti-tribocorrosion entre les composants.
Cet article peut être certifié sur demande pour une utilisation arrimage.

Double possibilité de serrage : tête hexagonale + 6 pans creux




  • Matériau: acier haute résistance
  • Marquage: Selon la norme, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

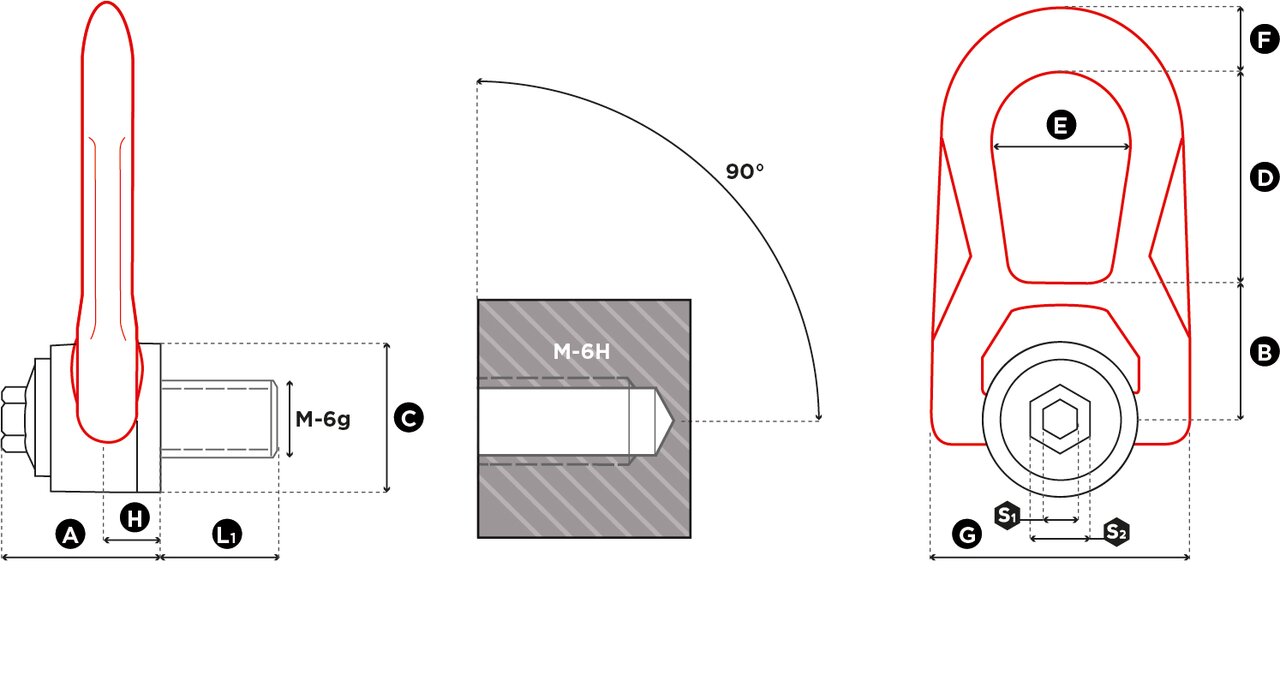

Réf. Filetage CMU StandardL1 mm Couple de serrage (Nm) S1 (mm) S2 (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Poids
kg
CAD
166654 M 6 (x1) 0,15 15 4 8 16 33 30 30 38 27 14 53 9,5 0,3
165321 M 10 (x1.50) 0,70 18 10 8 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 5 UP M 5 (x0.8) 0,07 15 3 8 16 33 30 30 38 27 14 53 9,5 0,3
165343 M 8 (x1.25) 0,40 15 6 8 16 33 30 30 38 27 14 53 9,5 0,3
165196 M 12 (x1.75) 1,05 21 15 8 16 33 30 30 38 27 14 53 9,5 0,3
165322 M 16 (x2) 2,00 27 50 8 20 45 40 45 53 38 17 76 13 0,9
165323 M 18 (x2.5) 2,30 27 70 8 20 45 40 45 53 38 17 76 13 0,9
165982 M 20 (x2.5) 2,50 30 100 8 20 45 40 45 53 38 17 76 13 0,9
165330 M 14 (x2) 1,40 23 30 8 20 45 40 45 53 38 17 76 13 0,9
165324 M 20 (x2.5) 2,90 25 100 14 24 62 55 60 83 55 25 115 13 2,6
165326 M 24 (x3) 4,40 36 160 14 24 62 55 60 83 55 25 115 19 2,6
165325 M 22 (x2.5) 3,50 33 120 14 24 62 55 60 83 55 25 115 19 2,6
165297 M 27 (x3) 5,70 40 200 14 24 62 55 60 83 55 25 115 19 2,7
165327 M 30 (x3.5) 6,00 45 250 14 24 62 55 60 83 55 25 115 19 2,7
11.42DSR M 30 8T UP M 30 (x3.5) 6,70 45 250 14 30 80 77 78 98 71 26 141 28 5,4
166499 M 36 (x4) 8,00 54 320 14 30 80 77 78 98 71 26 141 28 5,4
11.42DSR M 42 UP M 42 (x4,5) 8,50 63 400 14 30 80 77 78 98 71 26 141 28 5,5
Filetage UNC également disponible de UNC 1/4" à UNC 1"1/4
