Codipro
Généralités :
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Utilisable dans toute configuration de levage
Cet article peut être certifié sur demande pour une utilisation arrimage.
Graissage permanent anti-tribocorrosion entre les composants.
Moyen de serrage : six pans creux




  • Matériau: acier haute résistance
  • Marquage: Selon la norme, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5:1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

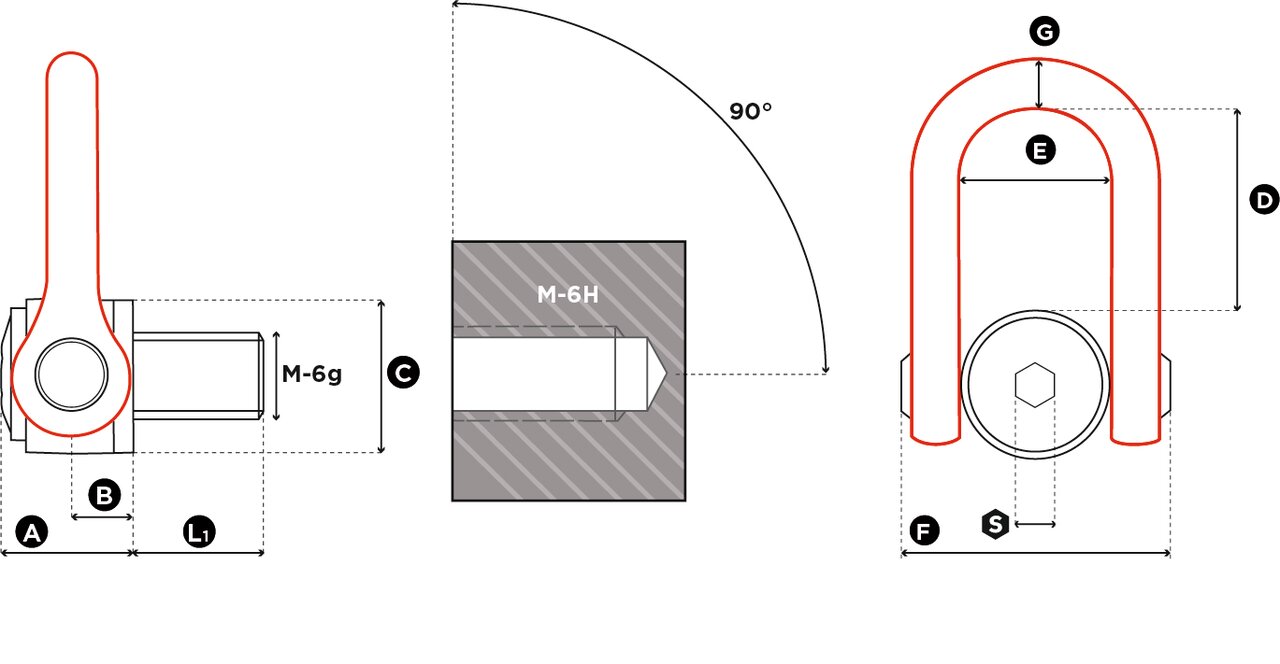

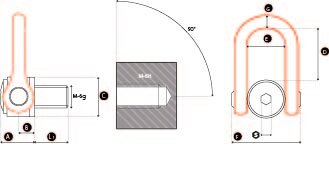

Réf. Filetage CMU Couple de serrage (Nm) StandardL1 mm S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids
kg
CAD
11.42DSS M 64 UP M 64 (x6) 26,00 600 100 36 127 64 140 195 143 278 69 42
11.42DSS M 72 UP M 72 (x6) 28,00 700 110 36 127 64 140 195 143 278 69 43
11.42DSS M 72X4 UP M 72 (x4) 28,00 700 110 36 127 64 140 195 143 278 69 43
11.42DSS M 80 UP M 80 (x6) 32,00 800 120 36 127 64 140 195 143 278 69 44,5
11.42DSS M 90 UP M 90 (x6) 36,00 900 135 36 127 64 140 195 143 278 69 46,5
11.42DSS M 100 UP M 100 (x6) 48,00 1 000 150 36 127 64 140 195 143 278 69 49
Filetage UNC également disponible de UNC 2 "3/4" à UNC 4"
