Généralités :
Rotation à 360° sous charge en toute sécurité, articulation à 180°.
Utilisable dans toute configuration de levage.
Cet article peut être certifié sur demande pour une utilisation arrimage.
Graissage permanent anti-tribocorrosion entre les composants.

Double possibilité de serrage : tête hexagonale + 6 pans creux




  • Matériau: acier haute résistance
  • Marquage: Selon la norme, UP, le couple de serrage recommandé pour chaque anneau, le logo du fabricant, le code de traçabilité de chaque composant, le diamètre de filetage, la CMU et un numéro d’identifiant.
  • Norme: EN 1677-1
  • Coefficient de sécurité: 5 :1
Sélectionnez une ligne dans le tableau ci-dessous, puis cliquez sur “Ajouter à votre demande”.

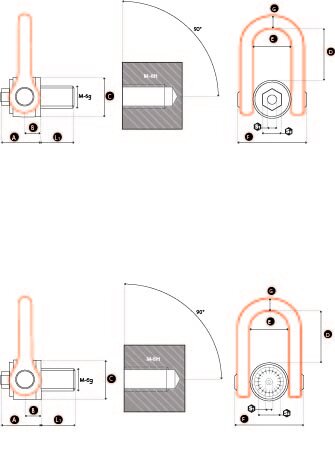

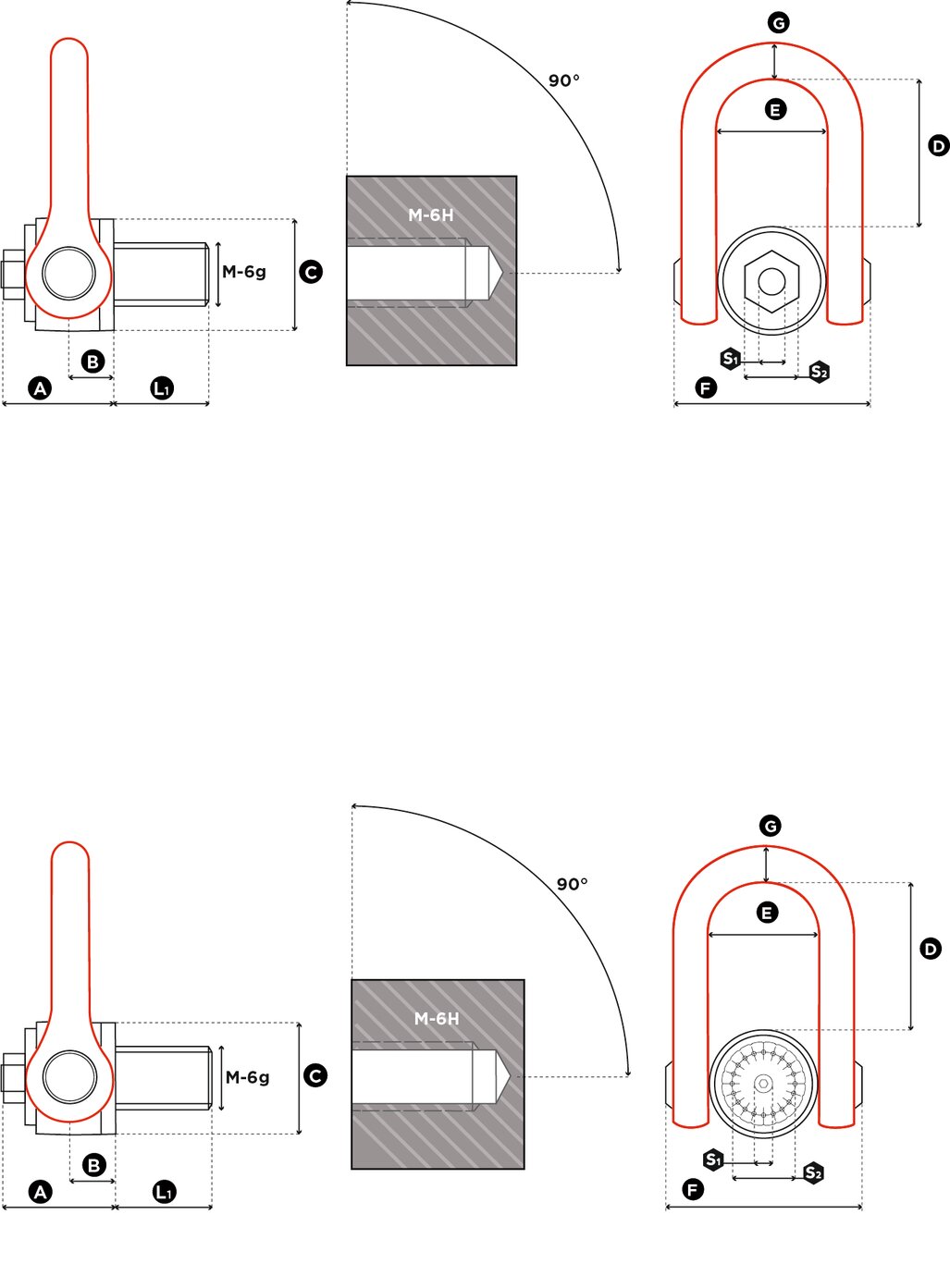

Réf. Filetage CMU Couple de serrage (Nm) StandardL1 mm S1 (mm) S2 (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Poids
kg
CAD
11.42DSS + Q M 150 UP M 150 (x6) 125,00 160 230 21 XZN N12 DIN 34824 267 115 290 357 302 544 103 268
11.42DSS M 150 UP M 150 (x6) 125,00 2 000 228 41 105 271 115 290 357 302 544 103 268
